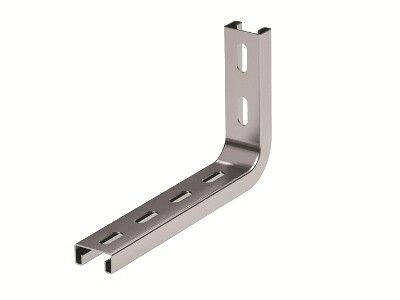

Консоль легкая DW осн.400 мм, цинк-ламельная | BBC3040ZL DKC ДКС

Консоль легкая DW основание 400 мм цинк-ламельная от DKC (ДКС), артикул bbc3040zl, предназначена для настенного крепления лотков шириной 400 мм при малых нагрузках. Изделие сочетает прочность оцинкованной стали и устойчивость к коррозии, что делает его надежным решением для промышленных объектов.

Назначение и область применения

Консоль легкая DW основание 400 мм цинк-ламельная используется для фиксации кабельных лотков на вертикальных поверхностях. Подходит для систем с невысокой механической нагрузкой - например, для прокладки слаботочных кабелей, сигнализации, управления или коммуникационных проводов. Часто применяется в автомобильных цехах, на заводах, в строительных объектах и других помещениях с повышенной влажностью или риском коррозии.

Технические характеристики

• Ширина лотка: 400 мм - совместима только с лотками этой ширины;
• Материал: сталь оцинкованная толщиной 2,5 мм - обеспечивает жесткость и долговечность;
• Несущая способность: 0,9 кН - эквивалентно около 90 кг равномерно распределенной нагрузки;
• Тип монтажа: настенный - крепится к стене через два отверстия в основании;
• Защитное покрытие: цинк-алюминиевое (цинк-ламельное) - повышает коррозионную стойкость по сравнению с обычным цинком;
• Угол: 90 градусов - формирует перпендикулярный выступ от стены;
• Огнестойкость: да - соответствует требованиям к материалам, применяемым в зонах с повышенными пожарными рисками;
• Цвет: серый - не требует дополнительного окрашивания, легко интегрируется в промышленную среду.

Совместимость и монтаж

Консоль легкая DW основание 400 мм цинк-ламельная совместима исключительно с лотками шириной 400 мм из серии B5 Combitech. Для установки требуется предварительное сверление отверстий в стене под анкеры или болты подходящего типа. Максимальный шаг между точками крепления - до 800 мм. Убедитесь, что стена имеет достаточную несущую способность (бетон, кирпич, металлический профиль). Не рекомендуется использовать на гипсокартоне или деревянных конструкциях без усиления.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости материалов, используемых в промышленных электроустановках. Применение цинк-алюминиевого покрытия снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Соответствие стандартам IEC/EN 61537 не указано явно, однако конструктивно изделие ориентировано на использование в рамках промышленных норм.

Преимущества

• Высокая стойкость к коррозии благодаря цинк-ламельному покрытию - особенно важно в условиях влажности, масла или химических паров;
• Жесткая конструкция из стали 2,5 мм - минимизирует прогиб даже при длительной эксплуатации;
• Готовые отверстия в основании - ускоряют монтаж и исключают необходимость дополнительной разметки;
• Огнестойкость - позволяет применять в зонах с повышенными требованиями к пожарной безопасности;
• Серый цвет - не требует доработки после установки, хорошо сочетается с большинством промышленных лотков.

Ограничения применения

• Не предназначен для крепления тяжелых силовых кабельных трасс - максимальная нагрузка 0,9 кН недостаточна для крупных медных или алюминиевых лотков с заполнением;
• Подходит только для лотков шириной точно 400 мм - несовместима с 300 мм, 500 мм и другими размерами;
• Не рассчитана на горизонтальное крепление или подвес на потолке - только настенная установка;
• Не следует использовать в местах постоянного воздействия открытого пламени или температур выше +80 C - хотя огнестойкая, она не является термостойкой конструкцией.

Примеры использования

• Прокладка сигналов управления на сборочном конвейере в автозаводе;
• Фиксация кабелей системы видеонаблюдения в производственном корпусе;
• Монтаж слаботочных трасс в административных блоках заводских комплексов;
• Обустройство кабельных путей в цехах с частыми мойками оборудования - за счет антикоррозийного покрытия.

Практические советы

• Перед монтажом проверьте соответствие ширины лотка - 400 мм - и тип крепления (обычно саморезы M8–M10 с анкерами);
• При установке на бетонную стену используйте ударные анкеры, на кирпич - специальные крепежи с распорной частью;
• Не затягивайте крепеж слишком сильно - это может деформировать тонкую сталь 2,5 мм;
• Если лоток будет заполнен кабелями плотно, убедитесь, что суммарный вес не превышает 90 кг на одну консоль;
• Для длинных участков трассы рекомендуется устанавливать консоли с шагом не более 1 метра - даже при небольших нагрузках это повысит устойчивость всей системы.
