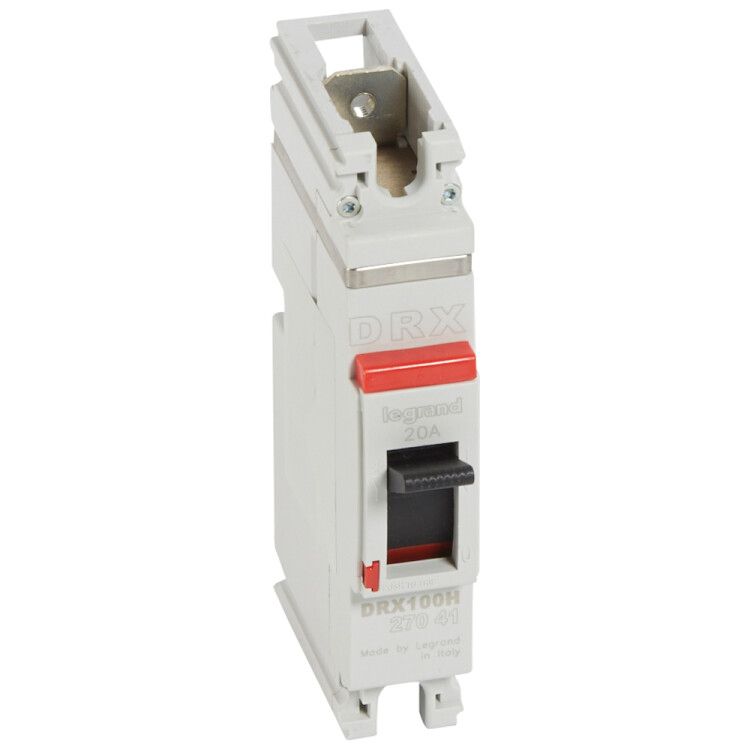

Выключатель автоматический 1п 20А 36кА DRX125 термомагнитн. расцеп. Leg 027041 Legrand

Автоматический выключатель DRX125 20A 1П 36кА от Legrand - надёжное устройство для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки в щитах жилых и промышленных объектов, обеспечивает стабильную работу при номинальном напряжении до 415 В. Артикул 027041 соответствует серии DRX, созданной для экономичного и простого решения задач безопасности.

Назначение и область применения

Выключатель DRX125 20A 1П 36кА предназначен для защиты однополюсных цепей переменного тока от перегрузок и коротких замыканий. Устанавливается в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазной сетью. Применяется для защиты групповых линий освещения, розеток, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Число полюсов: 1 - защищает одну фазу сети
• Номинальное напряжение: 415 В - допустимое рабочее напряжение в трёхфазной системе (при использовании в однофазной - до 230 В)
• Отключающая способность: 36 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Настройка защиты от перегрузки: фиксированная - 20 А, не регулируется
• Настройка защиты от КЗ: фиксированная - срабатывает при токе около 400 А
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Подключение: винтовые зажимы - подходят для медных проводов сечением до 16 мм2
• Индикация состояния: есть рычажок положения и указатель расцепления - видно, когда выключатель сработал
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными щитами
• Привод: ручной - управление через рычажковый механизм
• Конструкция: стационарная - не съёмная, не предназначена для частого демонтажа

Совместимость и монтаж

Выключатель DRX125 20A 1П 36кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте одножильные или многожильные медные провода сечением до 16 мм2. Зажимы затягиваются отверткой - рекомендуется проверять контакт после первого включения. Устройство не требует специальных инструментов, но важно соблюдать порядок подключения: вход - сверху, выход - снизу. Не применяйте для подключения алюминиевых проводов без переходных наконечников.

Безопасность и стандарты

Выключатель DRX125 соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-1. Серия DRX прошла испытания на механическую прочность, долговечность и температурную стабильность. Индикатор расцепления позволяет отличить ручное отключение от аварийного срабатывания, что повышает безопасность обслуживания. Устройство не содержит опасных материалов и соответствует RoHS.

Преимущества

• Фиксированные уставки - исключают случайную настройку, снижают риск ошибок при монтаже
• Высокая отключающая способность (36 кА) - обеспечивает защиту даже при серьёзных КЗ в старых сетях
• Указатель расцепления - сразу видно причину отключения, ускоряет диагностику
• Производится в России - гарантия наличия запчастей и сервисной поддержки
• Простая конструкция - меньше точек отказа, высокая надёжность

Ограничения применения

• Не подходит для защиты цепей с частыми пусковыми токами (например, мощные двигатели) - возможны ложные срабатывания
• IP30 - нельзя использовать во влажных помещениях, на улице или в местах с брызгами воды
• Фиксированная уставка - невозможно адаптировать под другие нагрузки; если нужен ток 16 А или 25 А - выбирайте другую модель серии
• Не имеет модульных дополнений (например, UVT, SHU) - нельзя удалённо отключать или блокировать
• Не рассчитан на использование в сетях постоянного тока

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита освещения в подъезде
• Линии питания для компьютеров, серверов, оргтехники
• Оборудование с активной нагрузкой: нагреватели, насосы, светильники
• Вторичные автоматы в распределительных щитах многоэтажных домов

Практические советы

• Перед установкой проверьте сечение кабеля - он должен соответствовать току 20 А (минимум 2,5 мм2 меди)
• Не устанавливайте рядом с источниками тепла - перегрев влияет на точность работы теплового расцепителя
• Если выключатель часто срабатывает - проверьте цепь на КЗ или перегрузку, а не меняйте автомат
• При замене - отключите питание, используйте тестер для контроля отсутствия напряжения
• Для комплексной защиты в щите сочетайте DRX125 с УЗО - этот автомат не защищает от утечек тока
• Артикул 027041 - единственный номер для заказа этого конкретного варианта; другие модели DRX имеют другой ток или число полюсов
