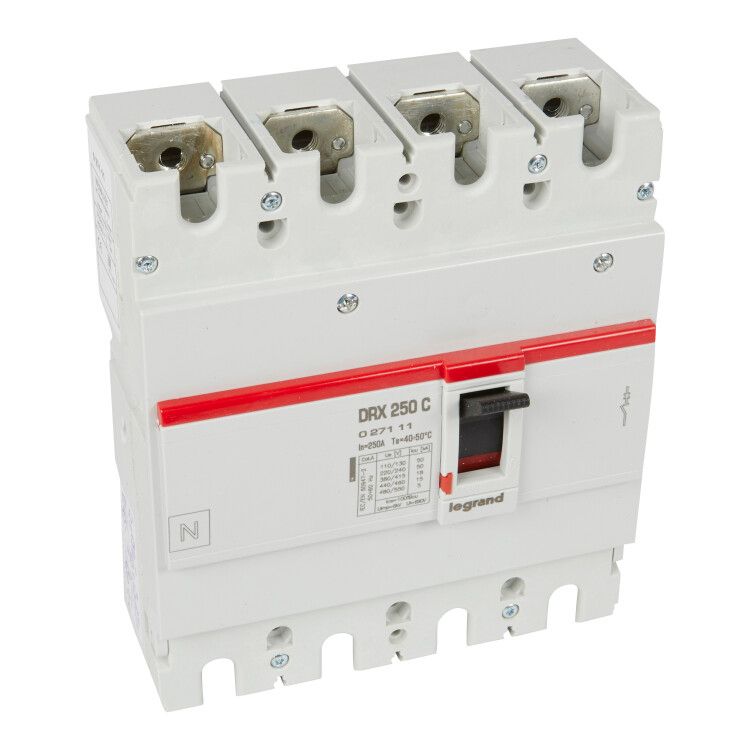

Выключатель автоматический 4п 250А 18кА DRX250 термомагнитн. расцеп. Leg 027111 Legrand

Автоматический выключатель DRX250 от Legrand — надёжное термомагнитное устройство на 250 А с четырьмя полюсами и отключающей способностью 18 кА, предназначенное для защиты электропроводки в промышленных и коммерческих объектах. Устройство смонтировано на DIN-рейку, имеет винтовые клеммы и соответствует требованиям российского производства.

Назначение и область применения

DRX250 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных предприятий, торговых центров, производственных линий и других объектов с высокими нагрузками. Применяется в сетях переменного тока с напряжением до 415 В. Обеспечивает безопасную работу оборудования при аварийных ситуациях.

Технические характеристики

• Номинальный ток: 250 А — максимальный постоянный ток, который выключатель может проводить без срабатывания
• Число полюсов: 4 — защищает все три фазы и ноль одновременно
• Номинальная отключающая способность: 18 кА — максимальный ток КЗ, который выключатель может безопасно отключить
• Номинальное напряжение: 415 В — рабочее напряжение трёхфазной сети
• Тип расцепителя: термомагнитный — сочетание тепловой (для перегрузок) и электромагнитной (для КЗ) защиты
• Настройка защиты от перегрузки: фиксированная — 250 А, не регулируется
• Уставка защиты от КЗ: 2500 А — порог срабатывания мгновенного расцепителя
• Степень защиты: IP30 — защита от доступа пальцев и твёрдых предметов, но не от воды
• Монтаж: на DIN-рейку шириной 35 мм
• Привод: ручной рычажковый — управление вручную через внешний переключатель
• Подключение: винтовые клеммы — требуют затяжки гаечным ключом
• Индикация: есть указатель положения (ON/OFF) и сигнал расцепления (красный флажок)
• Конструкция: стационарная — не предусматривает возможность демонтажа без отключения питания
• Защита по минимальному напряжению: да — отключается при снижении напряжения ниже допустимого уровня
• Количество переключающих контактов: 1 — один набор контактов на каждый полюс

Совместимость и монтаж

DRX250 совместим с любой стандартной DIN-рейкой типа EN 60715. Для монтажа достаточно зафиксировать устройство на рейке и подключить провода к верхним и нижним винтовым клеммам. Верхние клеммы — вход, нижние — выход. Перед подключением обязательно отключите питание. Максимальный момент затяжки винтов — не более 1,5 Н·м, чтобы не повредить контактные поверхности. Устройство не рассчитано на модульную установку в шкафах с плотной компактной сборкой — требуется свободное пространство вокруг для теплоотвода.

Безопасность и стандарты

DRX250 соответствует международным нормам IEC/EN 60947-2. Конструкция обеспечивает механическую и электрическую целостность при срабатывании. Защита по минимальному напряжению исключает самопроизвольное включение после перебоев. Серия DRX произведена в России и прошла сертификацию в рамках ЕАЭС. IP30 не обеспечивает защиту от влаги — не применяйте в сырых помещениях без дополнительной герметизации корпуса щита.

Преимущества

• Фиксированные уставки — минимум настроек, быстрая замена при необходимости
• Яркий индикатор расцепления — позволяет быстро определить причину отключения
• Винтовое подключение — надёжное соединение даже при больших токах
• Защита от недопустимо низкого напряжения — предотвращает запуск оборудования при нестабильном питании
• Производство в РФ — гарантия наличия запчастей и сервисной поддержки внутри страны

Ограничения применения

• Не подходит для частных домов с однофазной сетью — четыре полюса избыточны
• IP30 не защищает от брызг и пыли — нельзя использовать вне закрытых щитов
• Нельзя изменить ток срабатывания — уставка фиксирована на 250 А, невозможно адаптировать под меньшую нагрузку
• Не поддерживает дистанционное управление или автоматическое включение
• Не рекомендован для цепей с высокой долей импульсных нагрузок (например, сварочные аппараты) без дополнительной фильтрации

Примеры использования

• Главный ввод в промышленный цех с мощностью до 160 кВт
• Щит распределения на конвейерной линии с несколькими двигателями
• Защита трёхфазного нагревательного комплекса
• Распределительный щит торгового центра с группой потребителей на 250 А

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — для 250 А требуется медный кабель не менее 70–95 мм²
• Обязательно используйте изолирующие колпачки на винтах клемм, особенно в условиях повышенной влажности
• При замене старого автомата — сравнивайте не только ток, но и тип расцепления; DRX250 не заменяет устройства с регулируемыми уставками
• Если нужна сигнализация отключения — подключите дополнительный контактный модуль (не входит в базовую комплектацию)
• Не устанавливайте рядом с источниками тепла — температурный режим влияет на точность теплового расцепителя
