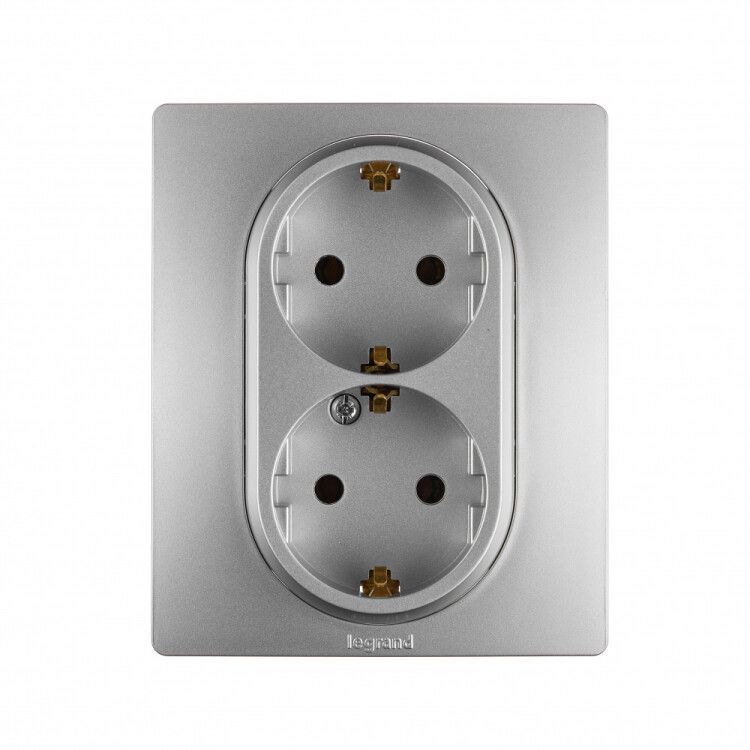

Механизм розетки 2-м СП Etika 2х2К+З алюм. Leg 672423 Legrand

Механизм розетки 2-местной с заземлением, винтовые клеммы, 16 А, 250 В, алюминий от IEK (серии Etika, артикул 672423) предназначен для скрытой установки в стеновые коробки и обеспечивает безопасное подключение двух бытовых устройств с заземлением. Подходит для жилых, офисных и промышленных помещений с однофазной сетью 220–240 В.

Назначение и область применения

Этот механизм используется для создания двойной розетки в стенах с предварительно установленной монтажной коробкой. Он применяется там, где нужна повышенная безопасность - в помещениях с заземлённой проводкой, таких как кухни, ванные комнаты, мастерские, серверные и рабочие зоны. Благодаря компактному дизайну позволяет разместить два устройства в одном месте, экономя пространство и уменьшая количество точек ввода.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 220 В
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В
• Частота: 50/60 Гц - работает в любой сети переменного тока
• Количество фаз: 1 - предназначена для однофазных цепей
• Степень защиты: IP20 - защищает от случайного прикосновения к контактам, но не от воды и пыли
• Ударопрочность: IK04 - выдерживает слабые механические удары (например, падение инструмента)
• Габариты: 86,1 × 94,1 × 56,2 мм - соответствует стандартным монтажным коробкам
• Материал корпуса: пластик, не содержащий галогенов - при горении не выделяет токсичных газов
• Покрытие: лакированное - устойчиво к царапинам и легко моется
• Подключение: винтовые клеммы - надёжное соединение с медными проводами
• Заземление: есть - отдельный контакт для PE-проводника
• Проходные функции: да - позволяет протянуть провода через внутреннюю часть механизма
• Суппорт: есть - усиливает крепление внутри коробки

Совместимость и монтаж

Механизм совместим с любыми стандартными монтажными коробками глубиной от 40 мм (хотя минимальная глубина указана как 0 мм - реальный монтаж требует места для проводов). Устанавливается в распор и на шурупах - фиксируется плотно даже в старых коробках. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для монтажа потребуется отвертка, плоскогубцы и проверка отсутствия напряжения перед работой. Проходные функции позволяют удобно прокладывать провода между соседними механизмами без лишних изгибов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.52 и IEC 60884-1. Защита контактов предотвращает случайное прикосновение к токоведущим частям. Наличие заземления снижает риск поражения током при пробое изоляции. Лакированное покрытие и отсутствие галогенов делают его безопаснее при возгорании. IP20 не допускает использование в сырых местах - нельзя устанавливать в ванных комнатах без дополнительной защиты.

Преимущества

• Два выхода в одном модуле - экономия места и материалов
• Надёжные винтовые клеммы - долговечное соединение без прогрева
• Суппорт и распорное крепление - устойчивость даже в ослабленных коробках
• Проходные функции - упрощают прокладку проводов в многоуровневых системах
• Серия Etika - стандартизированный дизайн, совместимый с другими элементами этой линейки

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара
• Не имеет автоматического отключения - не заменяет УЗО или автоматический выключатель
• Не предназначен для подключения мощных промышленных приборов свыше 3,5 кВт
• Не совместим с системами с высокими требованиями к степени защиты (IP44+)
• Не имеет индикации - невозможно определить наличие питания визуально

Примеры использования

• Две розетки рядом на кухне - для микроволновой печи и кофеварки
• Рабочая зона в мастерской - для перфоратора и светильника
• Офисный стол - для компьютера и принтера
• Система скрытой проводки в новостройке - с использованием проходных функций для связи с соседней розеткой

Практические советы

• Перед монтажом проверьте, что глубина монтажной коробки достаточна - минимум 40 мм для свободного расположения проводов
• Затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить пластик
• Используйте провода с медной жилой сечением 1,5–2,5 мм2 - более тонкие могут греться, более толстые не войдут в клемму
• Обязательно подключите заземляющий провод - он указан отдельно и является обязательным для безопасности
• При замене старой розетки - сравните размеры: новый механизм точно впишется в стандартную коробку 86×86 мм
• Не устанавливайте этот механизм вблизи источников тепла или влаги - даже при наличии суппорта он не герметичен
