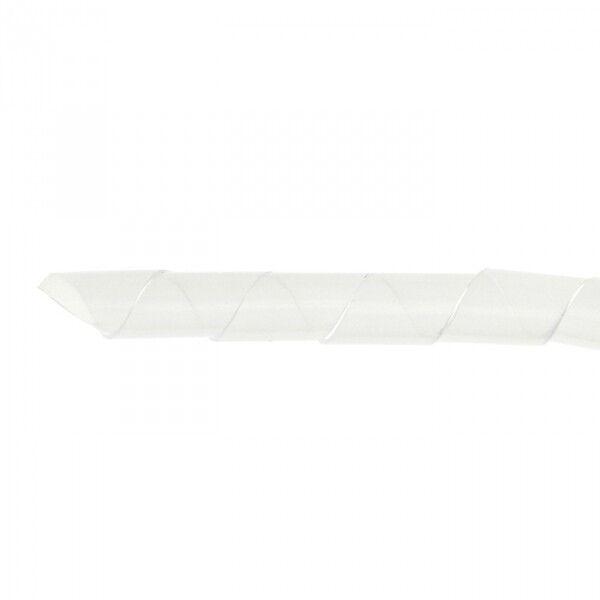

Лента спиральная монтажная SWB-24 D=24мм, d=21мм (рулон 10м) EKF PROxima | plc-swb-24

Лента спиральная монтажная SWB-24 от EKF PROxima - это гибкий и прочный рукав из полиэтилена, предназначенный для сборки и защиты кабельных жгутов в условиях повышенной нагрузки. Подходит для фиксации проводов на станках, пультах управления и распределительных щитах. Артикул plc-swb-24 обеспечивает точную совместимость с типовыми решениями EKF.

Назначение и область применения

Лента спиральная монтажная SWB-24 используется для упорядочивания групп кабелей и проводов: объединяет их в единые жгуты, защищает от перегибов, истирания и внешних воздействий. Применяется в промышленном оборудовании, автоматизации, системах управления, транспорте и энергетике. Особенно эффективна там, где требуется частая переупаковка или доступ к проводам - например, при обслуживании панелей или замене элементов.

Технические характеристики

• Номинальный диаметр: 24 мм - внешний размер спирали после установки
• Внутренний диаметр: 21 мм - минимальный зазор для прохода жгута
• Длина: 10 метров - одна катушка покрывает значительную трассу
• Материал: полиэтилен высокого давления - эластичный, долговечный, устойчив к химическим средам
• Толщина стенки: 4 мм - обеспечивает достаточную жесткость и ударопрочность
• Ширина спирали: 22 мм - оптимальный шаг для равномерного распределения нагрузки
• Диаметр жгута: 20–130 мм - позволяет использовать для пучков любого размера в этом диапазоне
• Рабочая температура: от –25C до +85C - подходит для холодных цехов и нагреваемых зон
• Кратковременная температура: до 90C - выдерживает краткосрочные перегрузки
• Устойчивость к УФ: да - не теряет форму и цвет на солнце
• Противопожарные свойства: соответствие UL94 HB - самозатухающий материал, не распространяет пламя
• Безгалогеновый состав: да - безопасен при возгорании, не выделяет токсичных паров
• Цвет и прозрачность: белый, прозрачная - позволяет визуально контролировать состояние жгута внутри

Совместимость и монтаж

Лента SWB-24 легко надевается на готовые жгуты без демонтажа оборудования. Монтаж выполняется вручную: достаточно начать намотку с одного конца и протянуть ленту вдоль кабелей. Благодаря спиральной форме она плотно фиксируется без дополнительных креплений. Для жгутов диаметром менее 20 мм рекомендуется использовать более узкие модели (например, SWB-16). Диаметр 24 мм идеален для пучков с количеством проводов от 5 до 20 штук в зависимости от сечения.

Безопасность и стандарты

• Соответствует UL94 HB - классификация по воспламеняемости
• Не содержит галогенов - соответствует требованиям экологической безопасности (RoHS, REACH)
• Устойчива к УФ-излучению - не растрескивается на открытых участках
• Работает в широком температурном диапазоне - не становится хрупкой зимой и не деформируется летом

Преимущества

• Гибкая и легкая - не увеличивает вес жгута
• Прозрачная - позволяет видеть провода и диагностировать повреждения без вскрытия
• Не требует инструментов - монтаж и демонтаж вручную, без клея или стяжек
• Высокая износостойкость - сохраняет целостность даже при постоянных вибрациях
• Подходит для многократного использования - можно снять и переустановить

Ограничения применения

• Не предназначен для защиты от прямого контакта с острыми краями металла - возможны порезы
• Не рассчитана на длительное погружение в жидкости - не является герметичным кожухом
• Не следует применять при температурах выше 90 C продолжительно - риск потери формы
• Диаметр жгута должен быть не меньше 20 мм; слишком тонкие пучки будут болтаться внутри

Примеры использования

• Объединение силовых и управляющих кабелей в панели ЧПУ
• Защита проводов на конвейерах с вибрацией
• Сборка кабелей в мобильных роботах и подвижных механизмах
• Фиксация проводки в теплицах и наружных осветительных системах
• Укладка сигнальных линий в серверных шкафах

Практические советы

• Перед монтажом проверьте диаметр жгута - он должен входить в диапазон 20–130 мм, лучше всего - близко к середине (60–80 мм)
• При намотке делайте слегка натянутую спираль: слишком свободная - будет соскальзывать, слишком плотная - затруднит дальнейший доступ
• Для длинных трасс используйте несколько отрезков, соединяя их встык - не растягивайте одну ленту сверх нормы
• При работе в сырых местах допускается использование с дополнительными термоусадками на концах для предотвращения попадания влаги
• Артикул plc-swb-24 совпадает с другими изделиями серии EKF PROxima - легко найти аналоги при закупке запаса
