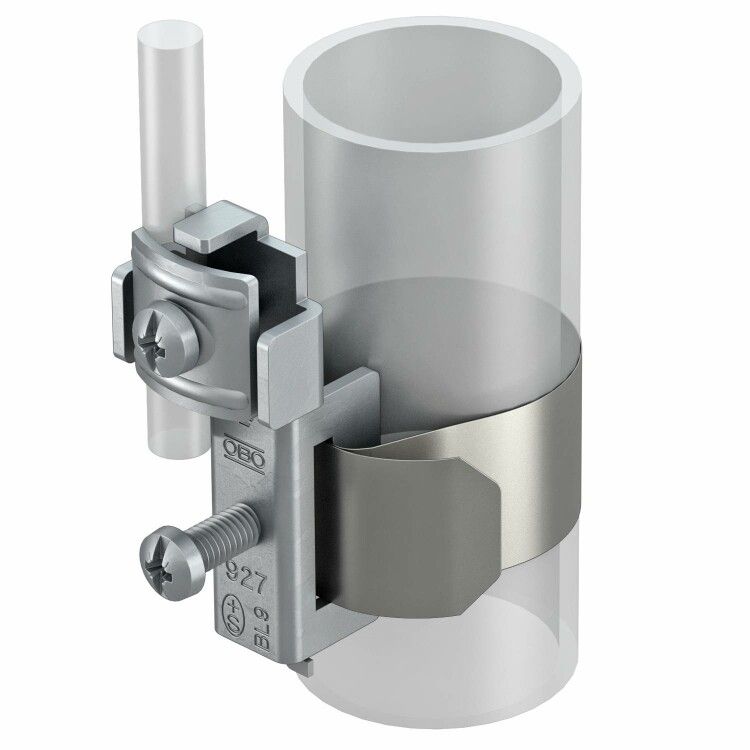

Держатель ленточный 927 0 OBO 5057507 Bettermann

Ленточный держатель OBO BETTERMANN 927 0 предназначен для надежного крепления труб диаметром 8–22 мм и одновременного фиксирования до двух силовых проводников сечением 2,5–10 мм2. Комбинированная конструкция позволяет совмещать механическую фиксацию трубопровода и организованную маршрутизацию кабелей в одной точке установки.

Назначение и область применения

Ленточный держатель OBO BETTERMANN 927 0 используется для крепления металлических труб и одновременной фиксации электрических кабелей в системах уравнивания потенциалов, заземления и защиты от перенапряжений. Подходит для монтажа на стенках, потолках и других вертикальных/горизонтальных поверхностях в промышленных помещениях, энергообъектах, насосных станциях и на объектах с высокими требованиями к коррозионной стойкости.

Технические характеристики

• Диапазон зажима труб: 8–22 мм
• Количество подключаемых проводников: до 2 шт.
• Сечение проводников: 2,5–10 мм2
• Материал корпуса и болтов: латунь
• Покрытие: никелированное
• Натяжная лента: из нержавеющей стали (VA 316L)
• Тип изделия: хомут с ленточным механизмом

Совместимость и монтаж

Ленточный держатель OBO BETTERMANN 927 0 монтируется с помощью стандартных крепежных элементов (болты M6 или M8 - не входят в комплект). Для установки требуется предварительно просверлить отверстие в поверхности. Лента из нержавеющей стали затягивается вручную - не требует специнструментов. Убедитесь, что внешний диаметр трубы попадает в диапазон 8–22 мм. Кабельный зажим рассчитан исключительно на жилы сечением 2,5–10 мм2; использование проводов меньшего или большего сечения снижает контактное давление и может нарушить безопасность соединения.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в условиях повышенной влажности и агрессивной среды благодаря материалам: латунь с никелевым покрытием обеспечивает антикоррозийную стойкость, а нержавеющая сталь ленты выдерживает длительное воздействие воды и химических веществ. Соответствует принципам системы TBS от OBO BETTERMANN - предназначена для работы в системах уравнивания потенциалов и заземления согласно ГОСТ Р 50571 и IEC 60364.

Преимущества

• Объединяет две функции - крепление трубы и фиксация кабелей - экономит место и время монтажа
• Никелированное покрытие латуни защищает от окисления даже при постоянном контакте с влагой
• Лента из нержавеющей стали не теряет прочность при температурных колебаниях и не растягивается со временем
• Не требует сварки или сложных инструментов - сборка выполняется вручную

Ограничения применения

• Не предназначен для крепления пластиковых или гофрированных труб - материал ленты не обеспечивает достаточного сцепления
• Запрещено использовать для проводников сечением менее 2,5 мм2 или более 10 мм2 - риск плохого контакта и нагрева
• Не рекомендован для применений с динамическими нагрузками (вибрация, удары) без дополнительной фиксации
• Работает только при температурах от –25C до +80C - выход за пределы снижает долговечность материалов

Примеры использования

• Фиксация медной шины и двух заземляющих проводников на трубе водопровода в котельной
• Установка на стальной воздуховоде в цеху с высокой влажностью - одновременно крепится труба и подводятся провода к датчику
• Монтаж в распределительном щите на металлическом основании - связывает контур заземления с корпусом оборудования через трубу

Практические советы

• Перед установкой проверьте внутренний диаметр трубы - он должен быть меньше 22 мм, чтобы лента плотно обхватила её
• Не перетягивайте ленту - достаточно усилия, при котором она не соскальзывает при легком дерганье
• Для многократного демонтажа используйте плоскогубцы для аккуратного открывания замка ленты - не резать её
• Если проводники имеют изоляцию толще 2 мм, убедитесь, что суммарный диаметр не превышает допустимый для зажима - иначе возможна деформация
• Ленточный держатель OBO BETTERMANN 927 0 идеально сочетается с другими элементами серии TBS - можно собирать единые системы заземления без переходников
