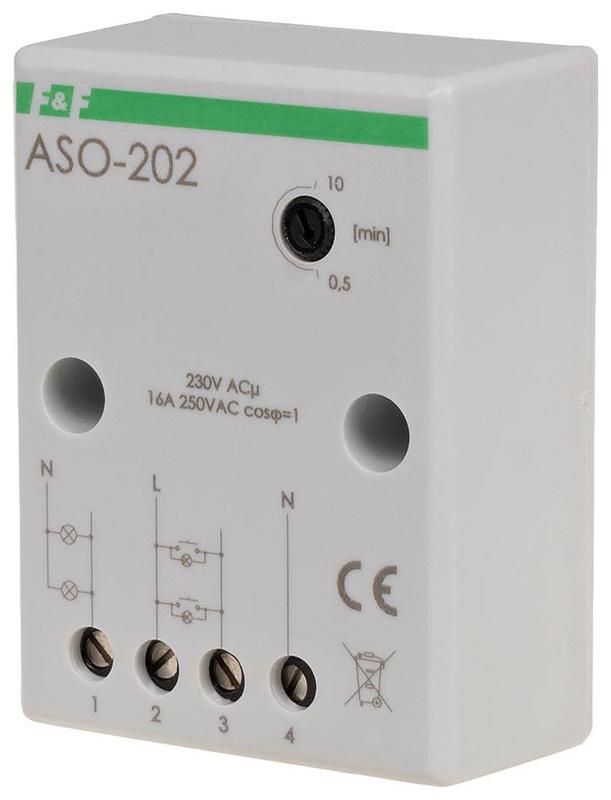

Автомат лестничный ASO-202 (монтаж на плоскость с антиблокировкой 230В 16А 1Z IP20 ) F&F EA01.002.004 Евроавтоматика

Товарные предложения:

Автомат лестничный с таймером ASO-202 - EA01.002.004

23.11.2024

8 шт.

1 875,98 ₽

шт.

от 30 дней

Условия поставки автомата лестничного ASO-202 (монтажа на плоскости с антиблокировки 230вших 16А 1Z IP20 ) F&F EA01.002.004 евроавтоматики

Купить 8 шт. автоматов лестничных aso-202 (монтажей на плоскостей с антиблокировками 230в 16а 1z ip20 ) f&f ea01.002.004 евроавтоматик могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.

Цена автомата лестничного ASO-202 (монтажа на плоскости с антиблокировки 230вших 16А 1Z IP20 ) F&F EA01.002.004 евроавтоматики зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Описание

Автомат лестничный ASO-202 (монтаж на плоскость с антиблокировкой 230В 16А 1Z IP20) от компании Евроавтоматика ФиФ - это электронное устройство, предназначенное для включения и автоматического выключения освещения на лестницах. Он обладает рядом преимуществ и функций, которые делают его незаменимым в данной области.

Время работы: автомат лестничный ASO-202 может работать периодически, непрерывно или с регулировкой времени, что позволяет настроить его под конкретные потребности.
Способ монтажа: данный автомат монтируется на плоскость, что обеспечивает удобство установки.
Степень защиты (IP): ASO-202 имеет степень защиты IP20, что гарантирует его защиту от пыли и частиц размером более 12 мм.
Схема подключения: автомат лестничный ASO-202 подключается по 3-проводной конфигурации, что обеспечивает стабильную работу.
Напряжение питания: устройство работает от напряжения 230 В, что является стандартным для большинства электрических систем.
Задержка выключения: ASO-202 имеет возможность задержки выключения в диапазоне от 0,5 до 10 минут, что позволяет настроить время работы освещения исходя из потребностей.
Номинальный коммутируемый ток: автомат способен коммутировать нагрузку с током до 16 А, что обеспечивает надежную работу при подключении различных типов освещения.
Управляющее напряжение: устройство работает от управляющего напряжения 230 В, что обеспечивает стабильность работы.
Тип питающего напряжения: ASO-202 работает от переменного напряжения, что является стандартным для большинства электрических систем.
Предупреждение отключения: автомат лестничный ASO-202 не предусматривает предупреждение отключения, что делает его более простым и надежным в использовании.
Ток лампы подсветки кнопки: устройство поддерживает ток лампы подсветки кнопки до 10 мА, что позволяет использовать выключатели с неоновой подсветкой.
Максимальная мощность люминесцентных ламп: ASO-202 способен коммутировать мощность до 1000 ВА для люминесцентных ламп, что делает его универсальным в использовании.
Глубина установочная (встраивание): устройство имеет глубину установки 26 мм, что обеспечивает удобство при монтаже.
Максимальная мощность ламп накаливания: автомат поддерживает мощность до 2000 Вт для ламп накаливания, что делает его подходящим для различных типов освещения.
Максимальный коммутируемый ток при cos φ = 0,6: ASO-202 способен коммутировать ток до 3 А при коэффициенте мощности 0,6, что обеспечивает надежность работы.
Частота управляющего напряжения: устройство работает с частотой управляющего напряжения 50 Гц, что является стандартным для большинства электрических систем.
Функциональное назначение/применение: автомат лестничный ASO-202 предназначен для электронного управления освещением на лестницах.
Выбор функции защиты от скачков напряжения: данное устройство не предусматривает функцию защиты от скачков напряжения.
Количество нормально открытых контактов (НО): ASO-202 имеет 1 нормально открытый контакт, что обеспечивает надежность коммутации.
Максимальная мощность люминесцентных ламп (включение попарно): устройство поддерживает мощность до 500 ВА для включения люминесцентных ламп попарно, что делает его универсальным в использовании.
Максимальная мощность люминесцентных ламп (параллельно компенсирование): ASO-202 способен коммутировать мощность до 750 ВА для параллельного компенсирования люминесцентных ламп, что обеспечивает стабильность работы.

Автомат лестничный ASO-202 является надежным и удобным в использовании устройством, которое обеспечивает автоматическое управление освещением на лестницах. Благодаря своим функциям и преимуществам, он позволяет настроить время работы освещения, обеспечивает стабильную коммутацию и удобство монтажа. Этот автомат отлично подходит для использования в различных сферах, где требуется автоматическое управление освещением на лестницах.

Характеристики c описанием

Цвет:

Серый

Цвет реле является важным параметром, который может указывать на его функциональное назначение, облегчающее идентификацию и установку. Цветовая маркировка может соответствовать стандартам безопасности и эксплуатации, а также влиять на визуальное восприятие в составе электронных схем и устройств. Серый цвет реле обычно используется для общих применений и не имеет специфической функциональной окраски. Он универсален и легко сочетается с другими компонентами. Красный цвет реле часто используется для обозначения аварийных цепей или цепей, требующих особого внимания. Рекомендуется использовать красные реле в системах, где важна быстрая идентификация критических элементов. Черный цвет реле указывает на его использование в стандартных промышленных или бытовых приложениях. Черные реле обычно не имеют специфической функциональной окраски, что делает их универсальными для различных применений. Светло-серый цвет реле может использоваться для обозначения вспомогательных цепей или цепей с пониженной нагрузкой. Легко различимая окраска помогает в идентификации среди других компонентов. Белый цвет реле часто ассоциируется с чистыми и стерильными условиями, такими как медицинские или лабораторные применения. Белые реле могут использоваться в системах, где важна визуальная чистота и четкость. Желтый цвет реле обычно указывает на предупреждающие или защитные функции. Он привлекает внимание и часто используется в системах безопасности и сигнализации. Зеленый цвет реле часто используется для обозначения нормального состояния или безопасных цепей. Зеленые реле могут применяться в системах, где важно визуально подтверждать нормальную работу. Светло-белый цвет реле может использоваться для улучшенной видимости и эстетической сочетаемости с другими светлыми компонентами. Подходит для применения в условиях, требующих ясности и чистоты. Синий цвет реле может указывать на специфические функции, такие как охлаждение или водные системы. Синие реле помогают быстро идентифицировать такие цепи среди других. Разноцветное реле может иметь различные цветовые комбинации для обозначения сложных или многофункциональных систем. Такое реле облегчает идентификацию и управление различными функциями в сложных схемах.

Род тока:

Переменный (AC)

Род тока указывает на тип электрического тока, с которым совместимо реле. Это свойство определяет, какой вид тока может проходить через реле для его корректной работы и надежности. Выбор правильного рода тока важен для обеспечения совместимости с другими компонентами электрической схемы и предотвращения возможных повреждений или неправильной работы. Постоянный ток (DC) характеризуется постоянным направлением и величиной тока. Реле, предназначенные для работы с постоянным током, часто имеют конструктивные особенности, такие как более мощные контакты, чтобы справляться с дуговыми разрядами при размыкании цепи. Эти реле подходят для использования в схемах с аккумуляторами, солнечными панелями и других источниках постоянного тока. Рекомендуется выбирать реле с постоянным током для систем, где стабильность и надежность работы при постоянном напряжении критичны. Переменный ток (AC) характеризуется периодическим изменением направления и величины тока. Реле для переменного тока обычно рассчитаны на работу с синусоидальными сигналами и могут включать в себя дополнительные компоненты для подавления дуговых разрядов. Эти реле часто используются в бытовых и промышленных электрических сетях, где стандартное напряжение переменного тока составляет 110/220 В. При выборе реле для переменного тока важно учитывать частоту сети (например, 50 или 60 Гц) и номинальное напряжение. Реле, способные работать как с переменным, так и с постоянным током (AC/DC), обеспечивают универсальность и гибкость в применении. Эти реле могут использоваться в различных системах и облегчают проектирование схем, которые могут работать с обоими типами тока. Они часто имеют специальные конструкции контактов и дополнительные элементы для обеспечения надежной работы в обоих режимах. Рекомендуется выбирать такие реле для систем, где возможна работа как с переменным, так и с постоянным током, или если требуется универсальное решение для различных приложений. Переменный ток (AC) характеризуется периодическим изменением направления и величины тока. Реле для переменного тока обычно рассчитаны на работу с синусоидальными сигналами и могут включать в себя дополнительные компоненты для подавления дуговых разрядов. Эти реле часто используются в бытовых и промышленных электрических сетях, где стандартное напряжение переменного тока составляет 110/220 В. При выборе реле для переменного тока важно учитывать частоту сети (например, 50 или 60 Гц) и номинальное напряжение.

Крепление:

Винтовое

Крепление реле определяет способ его фиксации и установки в электрических системах. Выбор подходящего типа крепления зависит от условий эксплуатации, требований к надежности и удобства монтажа, а также от конкретных конструктивных особенностей устройства и места установки. Винтовое крепление предполагает использование винтов для фиксации реле. Этот способ обеспечивает надежное и прочное соединение, что особенно важно в условиях вибраций или высоких механических нагрузок. Рекомендуется для стационарных установок, где требуется долговременная и стабильная фиксация. Крепление с защелкой позволяет быстро и легко установить или снять реле без использования дополнительных инструментов. Это удобно для часто обслуживаемых систем и мест с ограниченным доступом. Однако, защелки могут быть менее надежными в условиях сильных вибраций. Крепление на Г-образный кронштейн используется для монтажа реле на специальных монтажных панелях или рейках. Обеспечивает удобство установки и демонтажа, а также гибкость в размещении устройства. Скоба поворотная позволяет закрепить реле с возможностью его поворота. Это полезно в случаях, когда требуется доступ к различным частям устройства или изменение его ориентации. Обеспечивает гибкость и удобство в эксплуатации. Крепление на клемму используется для быстрого и надежного подключения реле к электрической сети. Обеспечивает удобство монтажа и демонтажа, а также надежный контакт. Рекомендуется для систем, требующих частого обслуживания или замены компонентов. Крепление на кронштейны опор уличного освещения предназначено для установки реле в системах наружного освещения. Обеспечивает надежную фиксацию и защиту устройства от внешних воздействий, таких как ветер или осадки. Боковое крепление позволяет установить реле на боковую поверхность монтажной панели или корпуса. Это удобно в условиях ограниченного пространства и обеспечивает легкий доступ к устройству для обслуживания и замены. Крепление спереди используется для установки реле на переднюю панель оборудования или монтажной стойки. Обеспечивает удобный доступ к устройству для настройки и обслуживания. Крепление с зажимом обеспечивает быстрое и надежное фиксирование реле без использования дополнительных инструментов. Удобно для временных или часто изменяемых установок, однако может быть менее надежным в условиях сильных вибраций или механических нагрузок. Крепление с фиксатором обеспечивает надежную фиксацию реле в заданном положении. Это важно для систем, где требуется высокая стабильность и точность установки. Рекомендуется для стационарных и критически важных приложений.

Напряжение:

220 В

Напряжение — это электрический потенциал, при котором реле функционирует. Правильный выбор напряжения обеспечивает надежную работу устройства и предотвращает его повреждение. Значения напряжения указываются в вольтах (В) и должны соответствовать требованиям вашей системы. 220 В — стандартное напряжение для большинства бытовых и промышленных приложений. Реле на 220 В широко используются в системах автоматизации, освещения и управления электроприборами. При выборе реле на 220 В убедитесь, что ваша сеть поддерживает это напряжение. 24 В — часто используется в системах с низким напряжением, таких как телекоммуникации, системы безопасности и управления. Реле на 24 В подходят для применения в условиях, где требуется повышенная безопасность и надежность. 110 В — применяется в некоторых промышленных и коммерческих системах, особенно в странах с соответствующими стандартами электроснабжения. Реле на 110 В обеспечивают безопасную и стабильную работу в таких условиях. 380 В — высокое напряжение, используемое в промышленности для управления мощными электродвигателями и другими крупными нагрузками. Реле на 380 В должны быть выбраны с учетом требований безопасности и соответствующих стандартов. 12 В — низковольтное напряжение, часто используемое в автомобильной электронике и системах с батарейным питанием. Реле на 12 В обеспечивают надежную работу в таких условиях и минимизируют риск электрических повреждений. 48 В — применяется в телекоммуникационных системах и некоторых промышленных приложениях. Реле на 48 В обеспечивают стабильную работу в условиях, требующих средней мощности и надежности. 6 В — используется в специализированных низковольтных приложениях. Реле на 6 В подходят для управления маломощными устройствами и обеспечивают безопасную эксплуатацию в таких условиях. 60 В — напряжение, которое может встречаться в некоторых промышленных и специализированных приложениях. Реле на 60 В должны быть выбраны с учетом специфических требований и стандартов безопасности. 690 В — очень высокое напряжение, применяемое в тяжелой промышленности для управления мощными установками и оборудованием. Реле на 690 В требуют тщательного соблюдения мер безопасности и соответствия строгим стандартам. 5 В — используется в электронных схемах и системах с низким энергопотреблением. Реле на 5 В идеально подходят для управления маломощными электронными компонентами и обеспечивают безопасную эксплуатацию.

Тип изделия:

Реле времени

Тип изделия для реле указывает на его конструктивные и функциональные особенности, такие как назначение (силовое, промежуточное, защитное), тип контактов (нормально разомкнутые, нормально замкнутые, переключающие), и способ монтажа (DIN-рейка, печатная плата, панельное). Это свойство критически важно для правильного выбора реле в зависимости от требований конкретного применения. При замене реле необходимо учитывать тип изделия, чтобы обеспечить совместимость с существующей системой и корректную работу устройства.

Количество фаз:

Количество фаз у реле указывает на количество электрических фаз, которые реле способно коммутировать. Это свойство важно при выборе реле для различных электрических систем, так как оно влияет на совместимость и правильность работы устройства в конкретной электрической сети. Однофазное реле предназначено для работы в однофазных электрических сетях. Оно используется в бытовых и некоторых промышленных приложениях, где требуется управление одной фазой. При выборе однофазного реле важно учитывать номинальное напряжение и ток. Трехфазное реле используется в трехфазных электрических сетях, которые распространены в промышленности и коммерческих зданиях. Такое реле обеспечивает равномерное распределение нагрузки между фазами и подходит для управления мощными электродвигателями и другими трехфазными устройствами. Реле с переключением между однофазным и трехфазным режимами позволяет использовать его как в однофазных, так и в трехфазных сетях. Это универсальное решение для систем, где может потребоваться гибкость в управлении разными типами нагрузок. Двухфазное реле используется в системах, где требуется управление двумя фазами. Такие реле могут быть полезны в специфических промышленных приложениях, где необходимо контролировать две отдельные фазы. Четырехфазное реле предназначено для специализированных систем, которые требуют управления четырьмя фазами. Эти реле находят применение в сложных промышленных установках и могут быть частью многофазных систем управления. Пятифазное реле используется в высокоспециализированных приложениях, где необходимо управление пятью фазами. Такие реле редко встречаются в стандартных электрических системах и применяются в уникальных промышленных процессах. Шестифазное реле предназначено для управления шестью фазами и используется в специфических промышленных и научных приложениях. Выбор такого реле должен быть обоснован требованиями конкретной системы. Семифазное реле применяется в уникальных системах, где требуется управление семью фазами. Это редкий тип реле, используемый в специализированных промышленных установках. Восьмифазное реле предназначено для управления восемью фазами и используется в высокоспециализированных промышленных и научных приложениях. Такие реле очень редки и применяются в уникальных системах управления.

Способ монтажа:

Открытой установки

Способ монтажа реле определяет метод установки устройства в электрическую схему. Основные способы монтажа включают в себя: монтаж на DIN-рейку, монтаж на печатную плату (PCB), панельный монтаж и монтаж на разъем. Выбор способа монтажа влияет на удобство установки, замену, а также на надежность соединений. Для быстрого и легкого монтажа в распределительных шкафах рекомендуется использовать реле с креплением на DIN-рейку. Для компактных и интегрированных решений в электронных устройствах предпочтителен монтаж на печатную плату. Панельный монтаж подходит для установки реле на лицевые панели оборудования, где требуется доступ к элементам управления. Монтаж на разъем обеспечивает легкость замены и обслуживания реле. При выборе способа монтажа следует учитывать условия эксплуатации, необходимую частоту замен и удобство обслуживания.

Степень защиты:

IP20

Степень защиты реле обозначает уровень защиты устройства от проникновения твердых частиц и воды, что определяется международным стандартом IEC 60529. Значения степени защиты позволяют выбрать реле, подходящее для конкретных условий эксплуатации, обеспечивая надежность и долговечность устройства. IP20: Уровень защиты от твердых объектов диаметром более 12,5 мм и отсутствие защиты от воды. Рекомендуется для использования в сухих, пыленепроницаемых помещениях, где нет риска попадания воды. IP40: Защита от твердых объектов диаметром более 1 мм и отсутствие защиты от воды. Подходит для использования в помещениях с минимальным уровнем пыли и отсутствием влаги. IP66: Полная защита от пыли и сильных струй воды. Идеально подходит для использования в условиях с высокой запыленностью и возможным попаданием воды под давлением, например, на открытых площадках или в промышленных зонах. IP00: Отсутствие защиты от твердых объектов и воды. Используется только в строго контролируемых условиях, где исключен контакт с пылью и жидкостями, например, внутри закрытых корпусов или шкафов. IP67: Полная защита от пыли и временное погружение в воду на глубину до 1 метра. Рекомендуется для использования в условиях, где возможны кратковременные погружения в воду, например, в наружных установках или на производствах с влажной средой. IP65: Полная защита от пыли и защита от водяных струй низкого давления. Подходит для использования в условиях с умеренной запыленностью и возможным воздействием воды, например, в наружных установках или на производственных площадках. IP54: Ограниченная защита от пыли и защита от брызг воды с любого направления. Рекомендуется для использования в условиях, где присутствует умеренное количество пыли и вероятность попадания брызг воды, например, в производственных помещениях. IP30: Защита от твердых объектов диаметром более 2,5 мм и отсутствие защиты от воды. Подходит для использования в сухих, пыленепроницаемых помещениях с минимальным уровнем пыли. RT II: Специфическая степень защиты, обозначающая защиту от проникновения пыли и капель воды, равнозначная IP54. Рекомендуется для использования в условиях с умеренной запыленностью и возможным воздействием воды. IP50: Полная защита от пыли и отсутствие защиты от воды. Подходит для использования в сухих, пыленепроницаемых помещениях с высоким уровнем пыли.

Номинальный ток:

16 А

Номинальный ток — это максимальный ток, который реле может безопасно пропускать через свои контакты в течение длительного времени без перегрева или повреждения. Величина номинального тока указывается в амперах (А) и может быть различной для переменного (AC) и постоянного (DC) тока, например, AC/3 DC А. Выбор реле с подходящим номинальным током критически важен для обеспечения надежной работы устройства и предотвращения аварийных ситуаций. При замене реле следует выбирать модель с номинальным током, равным или превышающим ток нагрузки, чтобы обеспечить долговечность и безопасность системы.

Степень защиты (IP):

IP20

Степень защиты (IP) указывает на уровень защиты реле от проникновения твердых объектов и воды. Это свойство является критически важным для выбора реле в зависимости от условий эксплуатации и окружающей среды. Значения IP состоят из двух цифр: первая цифра обозначает защиту от твердых объектов, вторая - от воды. Чем выше цифры, тем лучше защита. Правильный выбор степени защиты IP обеспечивает надежную работу реле и его долговечность. IP00 означает, что реле не имеет защиты от проникновения твердых объектов и воды. Такое реле подходит только для использования в сухих, чистых и контролируемых условиях, где нет риска контакта с пылью или жидкостями. IP20 обеспечивает защиту от твердых объектов размером более 12,5 мм, но не защищает от воды. Это значение подходит для установки внутри помещений, где отсутствует риск попадания воды. IP21 обеспечивает защиту от твердых объектов размером более 12,5 мм и вертикально падающих капель воды. Это значение подходит для использования в помещениях, где возможны небольшие влажные условия, например, вблизи окон или вентиляционных отверстий. IP40 обеспечивает защиту от твердых объектов размером более 1 мм, но не защищает от воды. Это значение подходит для использования в промышленной среде, где требуется защита от мелких частиц, но не от влаги. IP41 обеспечивает защиту от твердых объектов размером более 1 мм и вертикально падающих капель воды. Это значение подходит для использования в условиях, где возможны минимальные воздействия влаги. IP54 обеспечивает защиту от пыли в количестве, которое может нарушить работу устройства, и от водяных брызг под любым углом. Это значение подходит для использования в промышленных и наружных условиях, где возможны воздействие пыли и влаги. IP55 обеспечивает защиту от пыли и водяных струй под любым углом. Это значение подходит для использования в сложных промышленных условиях и на открытом воздухе. IP65 обеспечивает полную защиту от пыли и водяных струй под любым углом. Это значение подходит для использования в суровых условиях, включая наружные установки, где требуется высокая степень защиты от пыли и влаги. IP66 обеспечивает полную защиту от пыли и сильных водяных струй. Это значение подходит для использования в экстремальных условиях, где возможны сильные воздействия пыли и воды. IP67 обеспечивает полную защиту от пыли и временного погружения в воду на глубину до 1 метра. Это значение подходит для использования в суровых условиях, включая наружные установки и временные погружения в воду.

Коммутируемый ток:

16 А

Коммутируемый ток — это максимальный ток, который реле способно коммутировать без повреждений или снижения производительности. Он измеряется в амперах (А). Важно учитывать коммутируемый ток при выборе реле, чтобы избежать перегрузки и потенциального выхода из строя устройства. При замене реле рекомендуется выбирать модель с таким же или большим коммутируемым током, чтобы обеспечить надежную и безопасную работу системы.

Напряжение питания:

230 В

Напряжение питания реле указывает на допустимый диапазон напряжений, при котором реле может корректно функционировать. Оно измеряется в вольтах постоянного тока (В DC) и может иметь допустимое отклонение, например, ± 10 % или ± 20 %. Важно выбирать реле с напряжением питания, соответствующим характеристикам вашей системы, чтобы обеспечить надежную работу устройства и избежать повреждений. При замене реле необходимо убедиться, что новое устройство имеет аналогичное или совместимое напряжение питания.

Количество контактов:

Количество контактов в реле определяет число независимых электрических цепей, которые могут быть замкнуты или разомкнуты при его срабатывании. Это свойство критично для выбора реле, так как от него зависит возможность управления несколькими цепями одновременно и сложность коммутации. Реле с одним контактом (SPST) обычно используется для простых задач, таких как включение и выключение одной цепи. Оно подходит для базовых приложений, где требуется минимальная коммутация. Реле с двумя контактами (DPST) позволяет управлять двумя независимыми цепями одновременно. Это удобно для задач, где необходимо одновременно включать или отключать два устройства или две части одной системы. Реле с тремя контактами (3PST) может управлять тремя цепями. Оно используется в более сложных системах, где требуется коммутация нескольких цепей одновременно, например, в системах автоматизации. Реле с четырьмя контактами (4PST) предоставляет возможность коммутации четырех независимых цепей. Это полезно в сложных устройствах, где требуется управление несколькими компонентами одновременно. Реле с пятью контактами (5PST) позволяет управлять пятью цепями. Оно используется в системах с высокой степенью интеграции, где необходимо контролировать множество независимых цепей. Реле с шестью контактами (6PST) обеспечивает коммутацию шести цепей. Применяется в сложных автоматизированных системах, требующих управления несколькими процессами одновременно. Реле с восемью контактами (8PST) предназначено для управления восемью цепями. Это решение для высокоинтегрированных систем, где необходимо одновременное управление множеством компонентов. Реле с десятью контактами (10PST) используется в системах с высокой плотностью коммутации, где требуется управление десятью независимыми цепями. Это позволяет значительно упростить схему управления. Реле с четырнадцатью контактами (14PST) предоставляет возможность коммутации четырнадцати цепей. Это необходимо в сложных и многофункциональных системах, требующих управления большим количеством процессов. Реле с шестьюдесятью четырьмя контактами (64PST) используется в специализированных и высокоинтегрированных системах, где требуется управление множеством независимых цепей. Это редкое и высокоспециализированное решение для сложных задач.

Количество НЗ контактов:

Количество НЗ контактов (нормально замкнутых контактов) в реле указывает на количество контактов, которые находятся в замкнутом состоянии, когда реле неактивно. Это свойство важно для определения схемы подключения и функциональности реле в различных электрических цепях. Нормально замкнутые контакты используются для поддержания цепи замкнутой до тех пор, пока реле не активируется, что размыкает контакт и разрывает цепь. Реле с нулевым количеством НЗ контактов не имеет нормально замкнутых контактов, что означает, что оно не может поддерживать цепь замкнутой в неактивном состоянии. Это подходит для схем, где требуется только нормально разомкнутые контакты. Реле с одним НЗ контактом имеет один нормально замкнутый контакт, который размыкается при активации реле. Это полезно для простых схем, где требуется размыкание одной цепи при срабатывании реле. Реле с двумя НЗ контактами имеет два нормально замкнутых контакта. Это позволяет управлять двумя независимыми цепями, размыкая их при активации реле. Такое реле подходит для более сложных схем управления. Реле с тремя НЗ контактами имеет три нормально замкнутых контакта, что позволяет размыкать три независимые цепи при активации реле. Это полезно в более сложных системах, требующих многоканального управления. Реле с четырьмя НЗ контактами имеет четыре нормально замкнутых контакта, что позволяет размыкать четыре независимые цепи при активации реле. Это подходит для сложных систем с множеством управляющих цепей. Реле с пятью НЗ контактами имеет пять нормально замкнутых контактов, что позволяет размыкать пять независимых цепей при активации реле. Это используется в системах с высокими требованиями к управлению множеством цепей. Реле с шестью НЗ контактами имеет шесть нормально замкнутых контактов, что позволяет размыкать шесть независимых цепей при активации реле. Это подходит для очень сложных систем управления. Реле с восемью НЗ контактами имеет восемь нормально замкнутых контактов, что позволяет размыкать восемь независимых цепей при активации реле. Это используется в самых сложных системах с множеством управляющих цепей.

Количество НО контактов:

Количество НО (нормально открытых) контактов у реле указывает, сколько независимых электрических цепей может быть замкнуто при срабатывании реле. НО контакты остаются разомкнутыми в нормальном состоянии и замыкаются при активации реле, что позволяет управлять подключением нагрузки к источнику питания. Реле без НО контактов не может замыкать цепи при активации и используется в специфических приложениях, где нужны только нормально замкнутые (НЗ) контакты или другие функции. Реле с одним НО контактом подходит для простых задач, где требуется управление одной цепью, например, включение или выключение одного устройства. Реле с двумя НО контактами позволяет управлять двумя независимыми цепями, что полезно для более сложных задач автоматизации с несколькими нагрузками. Реле с тремя НО контактами обеспечивает возможность управления тремя независимыми цепями, что увеличивает его гибкость в сложных схемах. Реле с четырьмя НО контактами подходит для управления множественными цепями в системах автоматизации, где требуется высокая степень контроля. Реле с пятью НО контактами используется в сложных системах, требующих управления несколькими независимыми цепями одновременно, обеспечивая большую функциональность. Реле с шестью НО контактами предназначено для высокоинтегрированных систем, где необходимо управлять большим количеством цепей. Реле с семью НО контактами используется в специализированных приложениях, где требуется управление семью независимыми цепями, часто в промышленных автоматизированных системах. Реле с восемью НО контактами идеально подходит для сложных систем управления и автоматизации, где требуется высокий уровень контроля над множественными цепями. Реле с пятнадцатью НО контактами предназначено для высокоинтегрированных и сложных систем, где необходимо управление большим количеством независимых цепей, обеспечивая максимальную гибкость и контроль.

Тип питающего напряжения:

AC (перемен.)

Тип питающего напряжения определяет вид электрической энергии, необходимой для работы реле. Это свойство критически важно для правильного выбора реле, так как несоответствие типа питающего напряжения может привести к неправильной работе устройства или его повреждению. В зависимости от источника питания, реле могут быть рассчитаны на переменное напряжение (AC), постоянное напряжение (DC) или универсальные реле, способные работать как с переменным, так и с постоянным напряжением (AC/DC). Реле, рассчитанные на переменное напряжение (AC), предназначены для работы в сетях, где напряжение изменяется по синусоидальному закону. Такие реле часто используются в бытовых и промышленных электрических системах. Важно учитывать частоту питающей сети (обычно 50 или 60 Гц) при выборе реле. Замена AC-реле на DC-реле недопустима, так как это может привести к его повреждению. Реле на постоянное напряжение (DC) предназначены для работы в цепях, где напряжение имеет постоянное значение. Эти реле часто используются в автомобильной технике, системах бесперебойного питания и других приложениях, где используется аккумуляторное питание. При выборе DC-реле важно учитывать номинальное напряжение и полярность. Замена DC-реле на AC-реле также недопустима. Универсальные реле, способные работать как с переменным, так и с постоянным напряжением (AC/DC), обеспечивают большую гибкость в применении. Такие реле могут использоваться в различных системах, где возможны как переменное, так и постоянное напряжение. Это делает их универсальным решением, но при выборе важно учитывать номинальные значения напряжения и тока для обоих типов питания.

Климатическое исполнение:

УХЛ4

Климатическое исполнение реле определяет условия окружающей среды, в которых устройство может работать без снижения своих характеристик и надежности. Это свойство учитывает такие факторы, как температура, влажность, запыленность и наличие агрессивных веществ. Выбор соответствующего климатического исполнения важен для обеспечения долговечности и правильной работы реле в конкретных условиях эксплуатации. УХЛ4: Предназначено для эксплуатации в умеренном и холодном климате в помещениях с искусственно регулируемыми климатическими условиями. Рекомендуется для использования в отапливаемых или кондиционируемых помещениях, где температура не опускается ниже -10°C и не поднимается выше +40°C. УХЛ3: Разработано для работы в умеренном и холодном климате, в помещениях без искусственного регулирования климатических условий. Подходит для неотапливаемых помещений, где температура может колебаться от -40°C до +40°C. О1/О4: Обозначает оборудование для эксплуатации на открытом воздухе в районах с умеренным климатом (О1) и в условиях холодного климата (О4). Рекомендуется для наружного монтажа, где температура может варьироваться от -40°C до +40°C для О1 и от -60°C до +40°C для О4. УХЛ1: Подходит для эксплуатации в умеренном и холодном климате, в помещениях с искусственно регулируемыми климатическими условиями. Оптимально для использования в отапливаемых зданиях, где температура не опускается ниже -10°C и не поднимается выше +40°C. У1/УХЛ1/УХЛ3: Универсальное исполнение, подходящее для использования в различных климатических условиях. У1 предназначено для умеренного климата, УХЛ1 для умеренного и холодного климата в контролируемых условиях, УХЛ3 для неотапливаемых помещений в умеренном и холодном климате. Это исполнение обеспечивает гибкость и широкие возможности применения. У1: Предназначено для эксплуатации в умеренном климате, в помещениях с искусственно регулируемыми климатическими условиями. Рекомендуется для использования в отапливаемых или кондиционируемых помещениях, где температура не опускается ниже -10°C и не поднимается выше +40°C. УХЛ3.1: Разработано для работы в умеренном и холодном климате в помещениях с ограниченным контролем климатических условий. Подходит для использования в неотапливаемых помещениях, где температура может колебаться от -40°C до +40°C, но с дополнительными требованиями к влажности и запыленности. М1/О5: Оборудование для эксплуатации в морском климате (М1) и на открытом воздухе в условиях холодного климата (О5). М1 используется на морских судах и прибрежных сооружениях, где температура варьируется от -30°C до +45°C, О5 предназначено для холодного климата с температурой от -60°C до +40°C. У2.1: Подходит для эксплуатации в умеренном климате в условиях повышенной влажности. Рекомендуется для использования в помещениях с высокой влажностью, таких как подвалы или промышленные объекты, где температура не опускается ниже -10°C и не поднимается выше +35°C. ХЛ1: Предназначено для эксплуатации в холодном климате в помещениях с искусственно регулируемыми климатическими условиями. Рекомендуется для использования в отапливаемых помещениях, где температура не опускается ниже -60°C и не поднимается выше +40°C.

Диапазон выдержек времени:

0.5-10

Диапазон выдержек времени для реле определяет интервал времени, в течение которого реле может задерживать свое срабатывание. Это свойство критически важно для точного управления временными процессами в различных приложениях, таких как автоматизация, контроль и защита оборудования. В зависимости от модели реле, диапазон может варьироваться от секунд до нескольких дней или даже года. При выборе реле необходимо учитывать требуемый временной интервал для конкретного применения, чтобы обеспечить надежную и эффективную работу системы. Замена реле на модель с неподходящим диапазоном выдержек времени может привести к неправильному функционированию или отказу системы.

Диапазон рабочих температур:

от -25 до +50

Диапазон рабочих температур реле указывает на температурные пределы, в которых устройство может функционировать корректно и надежно. Этот параметр критически важен для обеспечения стабильной работы реле в различных климатических условиях и при разных температурных режимах эксплуатации. Неправильный выбор диапазона рабочих температур может привести к сбоям в работе реле, сокращению его срока службы или полному выходу из строя. При выборе реле следует учитывать условия эксплуатации и выбирать устройства с диапазоном рабочих температур, соответствующим предполагаемым условиям. В случае замены реле необходимо удостовериться, что новое реле имеет такой же или более широкий диапазон рабочих температур, чтобы избежать потенциальных проблем в работе оборудования.

Максимальная мощность лампы:

2000 Вт

Максимальная мощность лампы указывает на наибольшую допустимую мощность лампы, которую реле может безопасно управлять. Это свойство критически важно для предотвращения перегрева и повреждений реле, а также для обеспечения надежной и долговечной работы системы освещения. 2000 Вт: Реле, рассчитанное на максимальную мощность лампы 2000 Вт, подходит для управления мощными осветительными приборами. Рекомендуется использовать в системах, где потребление не превышает указанное значение, чтобы избежать перегрева и выхода из строя реле. 1200 Вт: Максимальная мощность лампы 1200 Вт позволяет использовать реле в системах с умеренным энергопотреблением. Подходит для большинства бытовых осветительных приборов и небольших коммерческих приложений. 800 Вт: Реле с максимальной мощностью лампы 800 Вт предназначено для управления менее мощными осветительными приборами. Идеально для использования в жилых помещениях с низким энергопотреблением. 1000 Вт: Реле с максимальной мощностью лампы 1000 Вт обеспечивает баланс между производительностью и безопасностью для различных бытовых и коммерческих осветительных систем. 5500 Вт: Максимальная мощность лампы 5500 Вт позволяет использовать реле в системах с высоким энергопотреблением, таких как промышленные осветительные установки и крупные коммерческие объекты. 7000 Вт: Реле, рассчитанное на максимальную мощность лампы 7000 Вт, подходит для управления очень мощными осветительными системами. Рекомендуется для использования в крупных промышленных и коммерческих проектах. 13800 Вт: Максимальная мощность лампы 13800 Вт позволяет реле управлять чрезвычайно мощными осветительными системами. Подходит для специализированных промышленных применений, где требуется высокая мощность. 4400 Вт: Реле с максимальной мощностью лампы 4400 Вт предназначено для использования в мощных осветительных системах, как в коммерческих, так и в промышленных условиях. 3000 Вт: Максимальная мощность лампы 3000 Вт позволяет реле управлять осветительными приборами средней мощности. Подходит для использования в различных бытовых и коммерческих приложениях. 8800 Вт: Реле с максимальной мощностью лампы 8800 Вт подходит для управления мощными осветительными системами в крупных коммерческих и промышленных объектах.

Макс. мощность ламп накаливания:

2000 Вт

Максимальная мощность ламп накаливания, которую может выдержать реле, измеряется в ваттах (Вт). Это ключевой параметр, влияющий на выбор реле для управления осветительными приборами. Он определяет, какую суммарную мощность всех подключенных ламп накаливания реле способно безопасно коммутировать без риска перегрева или выхода из строя. Правильный выбор максимальной мощности обеспечивает надежную и долговечную работу системы освещения. Максимальная мощность 2000 Вт. Подходит для средних осветительных систем. Рекомендуется для использования в бытовых условиях, где общая мощность ламп не превышает 2000 Вт. Максимальная мощность 800 Вт. Идеально для небольших осветительных систем или отдельных светильников. Рекомендуется для использования в малых помещениях или для управления одной-двумя лампами. Максимальная мощность 3000 Вт. Подходит для крупных осветительных систем. Рекомендуется для коммерческих помещений или больших жилых зон, где требуется управление несколькими мощными лампами. Максимальная мощность 4000 Вт. Используется в очень крупных осветительных системах. Рекомендуется для промышленных объектов или больших общественных зданий с высокой потребностью в освещении. Максимальная мощность 1000 Вт. Подходит для небольших осветительных систем. Рекомендуется для использования в жилых помещениях средней площади или для управления несколькими лампами средней мощности. Максимальная мощность 1800 Вт. Подходит для средних осветительных систем. Рекомендуется для использования в бытовых условиях, где общая мощность ламп не превышает 1800 Вт. Максимальная мощность 1500 Вт. Подходит для средних осветительных систем. Рекомендуется для использования в жилых и небольших коммерческих помещениях. Максимальная мощность 3600 Вт. Подходит для крупных осветительных систем. Рекомендуется для использования в больших коммерческих помещениях или крупных жилых зонах. Максимальная мощность 2300 Вт. Подходит для крупных осветительных систем. Рекомендуется для использования в коммерческих и больших жилых помещениях. Максимальная мощность 3500 Вт. Подходит для крупных осветительных систем. Рекомендуется для использования в промышленных и больших коммерческих объектах.

Количество переключающих контактов:

Количество переключающих контактов указывает на число независимых электрических цепей, которые могут быть замкнуты или разомкнуты реле. Это важный параметр, определяющий функциональные возможности реле и его способность управлять различными нагрузками. Реле без переключающих контактов. Такое реле используется только для коммутации, не изменяя состояния цепи. Рекомендуется для простых задач, где не требуется переключение между состояниями. Одноконтактное реле. Имеет один переключающий контакт, позволяющий управлять одной цепью. Подходит для простых схем, где требуется управление одной нагрузкой. Двухконтактное реле. Имеет два независимых переключающих контакта, что позволяет управлять двумя отдельными цепями. Рекомендуется для более сложных схем, требующих управления несколькими нагрузками. Трехконтактное реле. Предоставляет три переключающих контакта, обеспечивая возможность управления тремя независимыми цепями. Идеально для систем, где требуется высокая степень контроля над несколькими нагрузками. Четырехконтактное реле. Имеет четыре переключающих контакта, что позволяет управлять четырьмя независимыми цепями. Используется в сложных схемах с множеством управляемых нагрузок. Пятиконтактное реле. Обеспечивает пять переключающих контактов, позволяя управлять пятью независимыми цепями. Подходит для многофункциональных систем с высоким уровнем контроля. Шестиконтактное реле. Имеет шесть переключающих контактов, что дает возможность управления шестью независимыми цепями. Рекомендуется для очень сложных схем, требующих множественного управления. Семиконтактное реле. Обеспечивает семь переключающих контактов, позволяя управлять семью независимыми цепями. Используется в высоко интегрированных системах с множеством управляемых нагрузок. Восьмиконтактное реле. Имеет восемь переключающих контактов, что позволяет управлять восемью независимыми цепями. Подходит для самых сложных и многозадачных систем. Реле с половинным контактом. Особый тип реле, который может переключать одну цепь с двумя состояниями. Используется в специфических приложениях, где требуется гибкость в управлении одной нагрузкой с двумя различными состояниями.

Количество нормально открытых контактов (НО):

Количество нормально открытых контактов (НО) у реле указывает на число контактов, которые остаются разомкнутыми в нормальном (неактивном) состоянии реле. Это свойство определяет, сколько отдельных цепей может быть замкнуто при срабатывании реле, что важно для управления нагрузками и распределения сигналов в электрических схемах. Значение "0" означает, что реле не имеет нормально открытых контактов. Такое реле не подходит для задач, где требуется замыкание цепи при активации реле. Рекомендуется выбирать реле с нормально открытыми контактами, если требуется управление внешними цепями. Значение "1" указывает на наличие одного нормально открытого контакта. Такое реле может замыкать одну цепь при активации, что подходит для простых приложений, таких как включение одного устройства или лампы. Значение "2" означает, что реле имеет два нормально открытых контакта. Это позволяет управлять двумя независимыми цепями одновременно, что полезно в более сложных схемах, требующих одновременного включения нескольких устройств. Значение "3" указывает на наличие трех нормально открытых контактов. Такое реле подходит для управления тремя независимыми цепями, что позволяет использовать его в более сложных системах автоматизации и управления. Значение "4" означает, что реле имеет четыре нормально открытых контакта. Это максимальное значение в данном списке, и оно подходит для управления четырьмя независимыми цепями, что делает реле особенно полезным для сложных задач в промышленной автоматике и распределенных системах управления.

Характеристики

Повторный

Задержка выключения

Время работы

Периодический + непрерывная работа + регулировка времени

Схема подключения

3-проводная конфигурация

Задержка выключения

0.5 ... 10 мин

Тип схемы подключения

3- и 4-проводная схема

Номин. коммутируем. ток

16 А

Задержка при отключении

.5...10 мин

Управляющее напряжение 1

230 В

Управляющее напряжение 2

230 В

Предупреждение отключения

Нет (без)

Ток лампы подсветки кнопки

10 мА

Напряжение цепи управления 1

230 В

Макс. мощность люминесц. ламп

1000 ВА

Тип управляющего напряжения 1

AC (перемен.)

Тип управляющего напряжения 2

AC (перемен.)

Глубина установочная (встраив.)

26 мм

Макс. коммутируем. ток при cos φ = 0,6

3 А

Частота управляющего напряжения 1

50 Гц

Частота управляющего напряжения 2

50 Гц

Род тока управляющего напряжения 1

Переменный ток (AC)

Функционал. назначение/применение

Электронный

Выбор функции защиты от скачков напряжения

Нет

Предварительное предупреждение об отключении

Нет (без)

Макс. мощность люминесц. ламп (включение попарно)

500 ВА

Макс. мощность люминесц. ламп (параллельно компенсир.)

750 ВА

Сертификаты

TP004_013.01_00017

PDF
