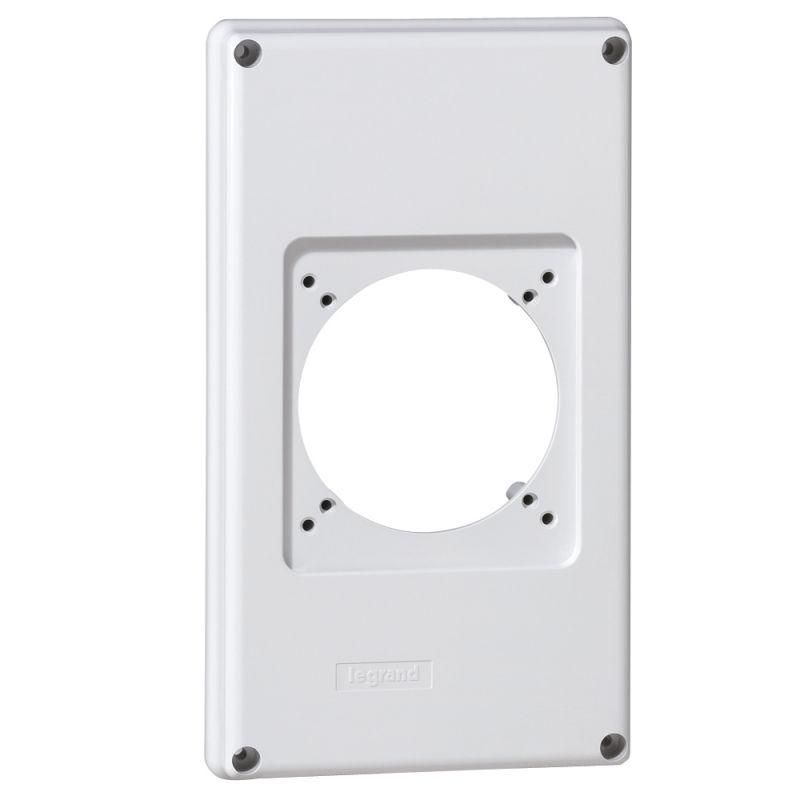

Пластрон 1роз. 16/32А | 057712 Legrand

Пластрон Legrand 057712 - это однорозеточная лицевая панель для настенного монтажа в распределительных щитках, предназначенная для безопасного подключения электрооборудования с током до 32 А. Подходит как для мобильных, так и для стационарных установок в условиях повышенной механической нагрузки.

Назначение и область применения

Пластрон Legrand 057712 используется для защиты и оформления выхода силовой розетки стандарта CEE 16A в электрощитах. Он позволяет подключать оборудование с номинальным током до 32 А - например, сварочные аппараты, насосы, компрессоры, станки и другую промышленную технику. Применяется как в стационарных щитах на объектах, так и в передвижных электропитаниях - на стройплощадках, в цехах, на складах.

Технические характеристики

• Номинальный ток: 32 А (соответствует стандарту CEE 16A - розетка рассчитана на максимальный ток 16 А, но корпус пластрона выдерживает нагрузку до 32 А за счёт усиленной конструкции)
• Габариты: 220 × 125 мм
• Материал: поликарбонат - высокопрочный термопластик с хорошей теплостойкостью и химической устойчивостью
• Степень ударопрочности: IK08 - выдерживает удар энергией 5 Дж (эквивалент 0,5 кг, падающего с 1 метра)
• Рабочий температурный диапазон: от –25 C до +40 C
• Климатическое исполнение: УХЛ - предназначено для умеренного и холодного климата, включает защиту от влаги и перепадов температур
• Защита от ультрафиолета: материал не желтеет и не теряет прочность под воздействием солнечного света
• Цвет: серый

Совместимость и монтаж

Пластрон Legrand 057712 совместим со всеми стандартными модульными розетками CEE 16A, которые имеют соответствующий крепёж. Монтаж осуществляется настенным способом - фиксируется в щите с помощью встроенных крепёжных отверстий. Комплект поставки включает все необходимые элементы: сам пластрон, заглушки для неиспользуемых каналов и набор болтов/шайб для крепления. Для установки требуется предварительно подготовить проём в щите размером 220×125 мм.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-7-1 для коммутационных устройств в распределительных системах. Конструкция обеспечивает изоляцию токоведущих частей, исключает случайное прикосновение к контактам. Сертифицирован для работы в помещениях с повышенной влажностью и запылённостью.

Преимущества

• Высокая механическая прочность благодаря IK08 - подходит для агрессивных сред
• Устойчивость к УФ-излучению - сохраняет внешний вид даже при эксплуатации на открытых площадках
• Поликарбонат не проводит ток, не горит, не деформируется при нагреве
• Заглушки в комплекте позволяют легко закрывать неиспользуемые входы, повышая безопасность
• Серый цвет маскирует следы эксплуатации и хорошо сочетается с большинством типов щитов

Ограничения применения

• Не предназначен для установки вне помещений без дополнительной защиты от осадков - хотя имеет UHL-исполнение, он не является герметичным корпусом IP65+
• Не следует использовать при температурах ниже –25 C - возможна потеря эластичности материала
• Подходит только для розеток типа CEE 16A; несовместим с бытовыми евророзетками (Schuko, Type F)
• Не рекомендован для постоянного контакта с растворителями, кислотами и маслами - может возникнуть химическая деградация поверхности

Примеры использования

• Подключение сварочного аппарата на стройке через щиток с несколькими пластронами
• Электропитание насосной станции в котельной
• Розетка для временной подзарядки оборудования на производстве
• Щит управления на складе с подключенными пневмоприводами и конвейерами

Практические советы

• Перед монтажом проверьте, что внутренняя часть щита имеет достаточное пространство для прокладки кабеля - пластрон Legrand 057712 требует минимум 10–15 см свободного пространства сзади
• Используйте только кабель с сечением не менее 4 мм2 для тока 32 А - меньшее сечение вызовет перегрев
• При использовании в сыром месте дополнительно устанавливайте водоотводящие канавки вокруг проёма, чтобы влага не попадала под пластрон
• Заглушки можно заменить на другие - они универсальны и подходят для всех аналогичных пластронов Legrand
• При необходимости замены розетки - отключите питание, снимите пластрон и используйте оригинальные комплектующие - не применяйте сторонние детали, не соответствующие CEE 16A
