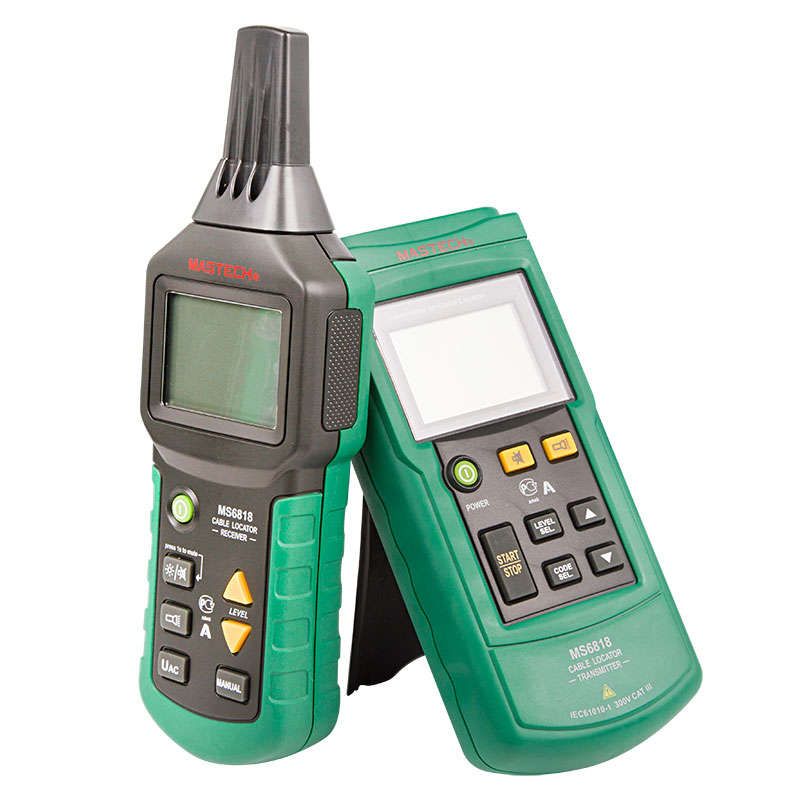

Кабельный локатор MS-6818 MASTECH | 13-1211 SDS MEET

Кабельный локатор Mastech MS-6818 - это комбинированный прибор для точного поиска скрытой проводки, металлических труб и дефектов в кабелях, работающий под напряжением. Устройство сочетает в себе функции детектора, вольтметра и трассировщика, что делает его надёжным инструментом для электриков, сантехников и ремонтников.

Назначение и область применения

Кабельный локатор Mastech MS-6818 предназначен для поиска и диагностики скрытых электрических и металлических объектов в стенах, полу, земле. Подходит для работы с:

• скрытой электропроводкой (медными и алюминиевыми жилами);
• водопроводными и газовыми трубами;
• системами тёплого пола;
• распределительными коробками и розетками, замаскированными штукатуркой;
• кабелями с обрывами или короткими замыканиями.

Устройство особенно полезно при ремонте, модернизации или демонтаже стен без повреждения скрытых коммуникаций.

Технические характеристики

• Тип устройства: тестер с передатчиком и приёмником
• Питание приёмника: 6 батареек AAA (1,5 В)
• Питание передатчика: одна батарея 9 В (тип 6F22 «Крона»)
• Глубина обнаружения: до 200 см (в однополюсном режиме), до 50 см (в двухполюсном режиме)
• Дальность трассировки: до 2,5 м (по одноконтурной линии)
• Измерение напряжения: переменное - 12–400 В (50–60 Гц), постоянное - 12–400 В, погрешность +-2,5%
• Частота сигнала передатчика: 125 кГц
• Вес приёмника (с батареями): 275 г
• Вес передатчика (с батареей): 420 г
• Габариты приёмника: 241 × 78 × 38 мм
• Габариты передатчика: 190 × 89 × 42 мм
• Экран: отображение уровня сигнала, кода состояния, заряда батареи, измеренного напряжения
• Функции: регулируемая чувствительность, подсветка дисплея и рабочей зоны

Совместимость и монтаж

Кабельный локатор Mastech MS-6818 работает в паре: передатчик подключается к проверяемому кабелю или проводу, а приёмник перемещается по поверхности стены или пола. Для активации поиска необходимо:

• подключить передатчик к доступному участку кабеля (например, к розетке или выключателю);
• включить питание передатчика;
• включить приёмник и выбрать нужный режим (однополюсный или двухполюсный);
• провести приёмником по поверхности - сигнал усиливается над местом расположения кабеля.

При использовании в режиме вольтметра приёмник можно просто приложить к открытому контакту - устройство покажет наличие напряжения без подключения передатчика.

Безопасность и стандарты

Кабельный локатор Mastech MS-6818 соответствует требованиям безопасности для электроизмерительных приборов класса CAT II. Работает под напряжением до 400 В - допустимо использовать при наличии тока в сети. Не предназначено для работы в условиях повышенной влажности или на открытом воздухе без защиты от осадков. Не применять в взрывоопасных средах.

Преимущества

• Два режима поиска: однополюсный (для активных проводов под напряжением) и двухполюсный (для пассивных кабелей с подключённым передатчиком)
• Встроенный вольтметр позволяет одновременно проверять наличие напряжения и искать трассу
• Регулируемая чувствительность снижает количество ложных срабатываний рядом с металлическими элементами
• Подсветка экрана и рабочей зоны улучшает видимость в темноте или при плохом освещении
• Лёгкий вес и компактные размеры удобны для длительной работы одной рукой

Ограничения применения

• Не обнаруживает неметаллические трубы (ПВХ, полиэтилен) без металлической арматуры
• В двухполюсном режиме максимальная глубина поиска - всего 50 см, поэтому не подходит для глубоко заложенных кабелей
• Точность снижается при работе рядом с крупными металлоконструкциями (арматура, профили, радиаторы)
• Не рекомендован для использования в помещениях с высоким уровнем электромагнитных помех (промышленные зоны, рядом с частотными преобразователями)
• Батареи приёмника требуют замены чаще, чем у аналогов - 6 шт. AAA расходуются быстрее, чем одна «Крона»

Примеры использования

• Поиск места обрыва в системе тёплого пола перед заливкой стяжки
• Определение маршрута скрытой проводки перед сверлением отверстий под розетки
• Выявление короткого замыкания в старой проводке без вскрытия всей стены
• Проверка целостности кабеля после переноса розетки
• Нахождение газовой трубы в стене перед установкой кухонного гарнитура

Практические советы

• Перед работой всегда проверяйте уровень заряда батарей - слабый сигнал даёт ложные результаты
• Для лучшей точности используйте двухполюсный режим с передатчиком, когда есть доступ к концу кабеля
• При поиске вблизи арматуры снижайте чувствительность - это исключит ложные срабатывания
• Замерьте напряжение вручную через вольтметр перед началом работы - так вы убедитесь, что кабель действительно под напряжением
• Храните прибор в сухом месте - даже при IP-классе не указанном, влага может повредить контакты
• Кабельный локатор Mastech MS-6818 совместим с другими приборами серии - если потерялся один элемент, можно найти запасной отдельно
