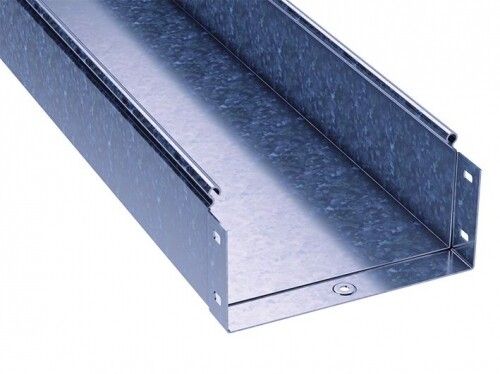

Лоток неперфорированный 150х100х3000 толщина 1.5мм - 3510215 ДКС

Лоток неперфорированный 150х100х3000х1,5мм сталь от DKC (ДКС), артикул 3510215, предназначен для прокладки силовых и контрольных кабелей в условиях повышенной механической нагрузки и воздействия внешней среды. Этот элемент системы S5 Combitech обеспечивает прочную, долговечную и безопасную трассу для кабелей в промышленных и outdoor-объектах.

Назначение и область применения

Лоток неперфорированный 150х100х3000х1,5мм сталь используется для прокладки кабелей там, где требуется максимальная защита от внешних воздействий: пыли, влаги, механических повреждений и перегрузок. Подходит для установки внутри помещений и на открытых площадках. Особенно эффективен на участках трассы с большим количеством кабелей, тяжелыми пучками или риском скопления воды и мусора. Применяется в энергетике, машиностроении, транспорте, объектах ЖКХ и промышленных зонах.

Технические характеристики

• Размеры: ширина 150 мм, высота стенки 100 мм, длина 3000 мм
• Материал: сталь оцинкованная с непрерывным холодным цинкованием
• Толщина стенки: 1,5 мм - выше стандартной, что повышает жесткость и несущую способность
• Полезное сечение: 14 800 мм2 - позволяет разместить значительный объем кабелей
• Защитное покрытие: оцинковка, обеспечивающая коррозионную стойкость
• Исполнение: без разъема - требует соединения с другими элементами через фланцы или крепеж
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности
• Цвет: серый - стандартный цвет оцинкованной стали

Совместимость и монтаж

Лоток неперфорированный 150х100х3000х1,5мм сталь совместим со всеми компонентами системы S5 Combitech: углы, переходники, крышки, опоры и крепежи. Для герметизации рекомендовано использовать уплотнители и крышки - тогда достигается степень защиты IP44. Монтаж осуществляется на кронштейны, подвесы или крепится к стенам/потолкам с помощью болтов. Соединение между секциями выполняется с помощью саморезов или заклепок - разъемов в конструкции нет, поэтому требуется точная выверка длины трассы. Учитывают посадочные габариты: внутренняя ширина ≈148 мм, высота - 98 мм.

Безопасность и стандарты

Лоток соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Оцинкованное покрытие снижает риск электрохимической коррозии. Климатическое исполнение УХЛ2 гарантирует работоспособность в суровых условиях. Производитель DKC (ДКС) соблюдает ГОСТ Р 50571 и другие нормы для кабельных систем.

Преимущества

• Увеличенная толщина стали (1,5 мм) - выше, чем у стандартных лотков, что повышает устойчивость к деформациям при большой нагрузке
• Неперфорированная конструкция - исключает попадание пыли, влаги и мелкого мусора внутрь
• Непрерывное холодное цинкование - равномерное, долговечное покрытие без потерь на кромках
• Высокая несущая способность - идеально для плотной укладки кабелей или тяжелых пучков
• Готов к применению в сочетании с крышками и уплотнителями - легко довести до уровня IP44

Ограничения применения

• Не предназначена для прокладки в местах с постоянным контактом с открытым пламенем или высокими температурами (>+100C)
• Без крышек и уплотнителей - не обеспечивает защиту выше IP20; для IP44 обязательна комплектация
• Отсутствие разъема требует точного расчета длины трассы - нельзя просто “прикрутить” новую секцию без подготовки
• Не подходит для частых перемещений или мобильных установок - жесткая конструкция

Примеры использования

• Промышленные цеха: трассировка кабелей к станкам, роботам, конвейерам
• Энергообъекты: прокладка силовых кабелей в распределительных пунктах
• Здания с высокой влажностью: подвалы, насосные станции, тепловые узлы
• Наружные трассы: подвесные лотки на фасадах, в парковках, на эстакадах - особенно при наличии осадков

Практические советы

• Перед монтажом проверьте, чтобы все кабели поместились в полезном сечении 14 800 мм2 - не перегружайте лоток
• Обязательно используйте крышки и уплотнители, если нужна защита от влаги - иначе IP44 не будет обеспечен
• При соединении нескольких секций оставляйте зазор 2–3 мм на тепловое расширение
• Для длинных горизонтальных участков устанавливайте опоры каждые 1,5–2 метра - толщина 1,5 мм позволяет, но прогиб возможен при перегрузке
• Артикул 3510215 - часть системы S5 Combitech; все аксессуары должны быть из этой же серии для гарантированной совместимости
