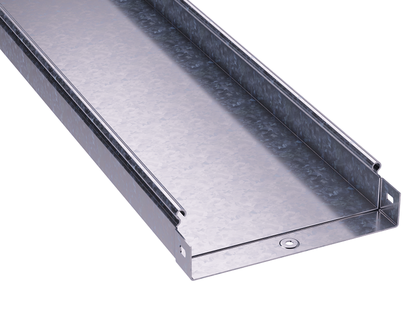

Лоток неперфорированный 150х 50х3000х1,5мм, цинк-ламельный | 3502315ZL DKC ДКС

Лоток кабельный листовой неперфорированный 150х50х3000х1,5мм цинк-ламельный от DKC (ДКС), артикул 3502315zl, предназначен для безопасной прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Его прочная конструкция и защищенное покрытие обеспечивают долгий срок службы даже в агрессивных условиях.

Назначение и область применения

Лоток кабельный листовой неперфорированный 150х50х3000х1,5мм цинк-ламельный используется для прокладки кабелей в системах электроснабжения, автоматизации и связи. Подходит для монтажа внутри зданий - в производственных цехах, офисах, серверных - и на улице, например, вдоль фасадов, на эстакадах или в кабельных каналах. Благодаря отсутствию перфорации исключается попадание пыли, влаги и посторонних предметов внутрь лотка. Применяется там, где важна механическая защита кабелей и необходима герметизация при использовании крышек и уплотнителей.

Технические характеристики

• Габариты: ширина 150 мм, высота 50 мм, длина 3000 мм
• Толщина стенки: 1,5 мм
• Материал: сталь оцинкованная
• Покрытие: цинк-ламель - слой на базе магниевой смолы с частицами алюминия и цинка
• Полезное сечение: 7400 мм2
• Огнестойкость: соответствует требованиям (не распространяет горение)
• Цвет: серый
• Исполнение: без разъема - требует внешнего крепления и соединения

Совместимость и монтаж

Лоток кабельный листовой неперфорированный 150х50х3000х1,5мм цинк-ламельный совместим с другими элементами серии S5 Combitech от DKC. Соединяется методом “мама-папа” - выступы одного лотка входят в углубления соседнего, формируя плотный стык. Это ускоряет сборку и создаёт непрерывный токопроводящий контур, исключающий необходимость дополнительного заземления между секциями. Для установки используются кронштейны, подвесы или крепления к стене/потолку. Установка возможна как горизонтально, так и вертикально. Крышка и уплотнители (приобретаются отдельно) позволяют достичь степени защиты IP44.

Безопасность и стандарты

Лоток изготовлен из сталей, прошедших проверку на огнестойкость - не поддерживает горение и не выделяет токсичных газов при нагреве. Цинк-ламельное покрытие соответствует нормам по коррозионной стойкости, сравнимым с горячим цинкованием. Продукт разработан в соответствии с требованиями к системам прокладки кабелей в промышленных объектах.

Преимущества

• Усиленная конструкция благодаря подформовке - повышает несущую способность на 54% по сравнению с обычными лотками
• Цинк-ламельное покрытие обеспечивает двойную защиту: электрохимическую и барьерную - эффективнее против ржавчины, чем стандартное цинкование
• Метод соединения “мама-папа” снижает время монтажа и гарантирует надёжный контакт для заземления
• Отсутствие перфорации минимизирует риск повреждения изоляции кабелей при прокладке и эксплуатации
• Подходит для длительной работы в условиях повышенной влажности, температурных колебаний и загрязнённой среды

Ограничения применения

Не предназначена для постоянного погружения в воду - даже с крышкой максимальная защита составляет IP44, недостаточная для подводных или сильно затопляемых участков. Не рекомендуется использовать в местах с воздействием агрессивных химикатов (например, кислот, щелочей) - покрытие устойчиво, но не является химически инертным. Отсутствие встроенного разъёма требует обязательного использования крепёжных элементов и дополнительных комплектующих для переходов и ответвлений.

Примеры использования

• Прокладка силовых кабелей в цехах металлургических заводов
• Кабельные трассы в распределительных пунктах и АТП
• Зона прокладки кабелей управления на конвейерах и станках
• Наружные маршруты кабельных линий вдоль промышленных зданий
• Системы аварийного освещения и сигнализации в подземных парковках

Практические советы

• Перед монтажом проверьте радиус изгиба - минимальный радиус для этого лотка не указан, но изгибать следует осторожно, чтобы не деформировать усиленные рёбра
• Для достижения IP44 обязательно используйте оригинальные крышки и уплотнители от DKC - сторонние детали могут не обеспечить герметичность
• При прокладке длинных трасс через несколько этажей учитывайте тепловое расширение - оставляйте компенсационные зазоры каждые 15–20 метров
• При работе с большим числом кабелей - не заполняйте сечение более чем на 60%, чтобы сохранить теплоотдачу и удобство обслуживания
• Артикул 3502315zl - это один из самых популярных размеров в серии S5 Combitech; для ответвлений и поворотов подбирайте такие же изделия из той же серии
