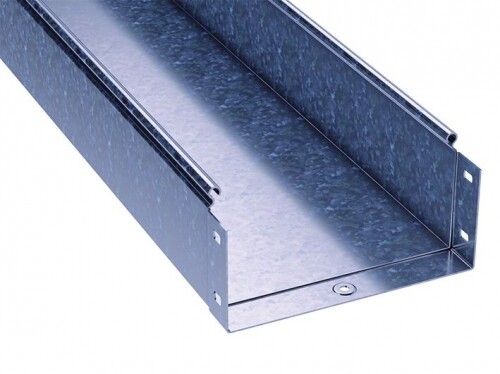

Лоток неперфорированный 200х100 L3000 сталь 1мм ДКС 3510310

Лоток неперфорированный 200х100х3000х1,0мм сталь от DKC (ДКС) с артикулом 3510310 предназначен для прокладки силовых и слаботочных кабелей в закрытых помещениях и на объектах с повышенной влажностью. Этот элемент системы S5 Combitech обеспечивает механическую защиту проводов и совместим с крышками и уплотнителями для достижения степени защиты IP44.

Назначение и область применения

Лоток неперфорированный 200х100х3000х1,0мм сталь используется для прокладки кабелей в условиях, где важна защита от внешних воздействий: пыли, брызг воды, механических повреждений и случайного доступа. Подходит для установки в производственных зонах, серверных, распределительных пунктах, на предприятиях пищевой, химической и фармацевтической промышленности. Применяется там, где требуется герметичная трасса - например, рядом с мойками, в местах с частой влажной уборкой или при наличии значительного числа кабелей, создающих высокую нагрузку.

Технические характеристики

• Материал: сталь оцинкованная с непрерывным холодным цинкованием - обеспечивает долговечную коррозионную стойкость
• Габариты: ширина 200 мм, высота стенки 100 мм, длина 3000 мм
• Толщина стенки: 1 мм - соответствует требованиям для средней нагрузки, отличается от усиленных версий системы S5 Combitech
• Полезное сечение: 19 700 мм2 - позволяет разместить до 8–12 кабелей диаметром до 12 мм в зависимости от типа и плотности укладки
• Защитное покрытие: оцинковка - антикоррозийное покрытие без краски, сохраняет целостность даже при резке и гибке
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%
• Цвет: серый - единый цвет всей серии S5 Combitech для визуальной согласованности трассы
• Исполнение: без разъема - требует соединения с другими элементами через фланцы или крепления

Совместимость и монтаж

Лоток неперфорированный 200х100х3000х1,0мм сталь совместим с комплектующими системы S5 Combitech: прямыми углами, переходами, креплениями и крышками. Для герметизации рекомендуется использовать крышки с уплотнителем - тогда достигается степень защиты IP44. Монтаж осуществляется на кронштейны, подвесы или крепления к стене/потолку. Соединение между секциями выполняется болтовым соединением фланцев - без сварки. Длина 3000 мм оптимальна для стандартных пролетов, не требует подрезки в типовых проектах. Установка возможна как горизонтально, так и вертикально.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных лотков. Огнестойкий материал не выделяет токсичных веществ при нагреве. Цинковое покрытие снижает риск электрохимической коррозии, что важно при работе в помещениях с перепадами влажности. Климатическое исполнение УХЛ2 гарантирует работоспособность в неотапливаемых помещениях с умеренным климатом.

Преимущества

• Высокая прочность благодаря однородному оцинкованию - не отслаивается при изгибе или резке
• Не требует окраски после монтажа - готов к эксплуатации сразу
• Поддерживает сборку с крышками и уплотнителями - легко реализуется система IP44
• Совместим с широким спектром аксессуаров S5 Combitech - минимизирует необходимость замены оборудования
• Экономия времени на монтаже - стандартная длина 3 метра исключает подрезку в 90% случаев

Ограничения применения

• Не предназначена для открытых площадок - не выдерживает длительного воздействия прямых осадков и ультрафиолета
• Не подходит для помещений с постоянной агрессивной средой (например, соляные пары, кислоты) - оцинковка не защищает от химических эрозий
• Толщина 1 мм не рекомендуется для участков с большой массой кабеля (>150 кг/м) - здесь нужны усиленные лотки S5 Combitech с толщиной 1,5 мм и более
• Без крышек и уплотнителей - степень защиты не выше IP20; для защиты от влаги обязательна установка крышки

Примеры использования

• Прокладка кабелей питания и управления в цехе с автоматическими линиями
• Трассировка сигналов в медицинских учреждениях - для соблюдения санитарных норм и легкости мытья
• Кабельные каналы в распределительных щитовых на складах с влажной уборкой
• Закрытые маршруты в офисных комплексах - когда нужна чистая, невидимая трасса под потолком

Практические советы

• Перед монтажом проверьте радиус изгиба - минимальный радиус для этого лотка составляет 150 мм, чтобы не деформировать профиль
• При укладке кабелей не заполняйте сечение более чем на 60%, чтобы обеспечить теплоотвод и удобство обслуживания
• Для длинных трасс используйте компенсационные участки - при изменении температуры металл расширяется, и без зазоров возможна деформация
• Обязательно используйте крышки с уплотнителем, если есть риск попадания влаги - без них защита будет лишь IP20
• Артикул 3510310 - базовая модель. Если планируете нагрузку >100 кг/м, выбирайте усиленные лотки S5 Combitech с толщиной 1,5 мм
