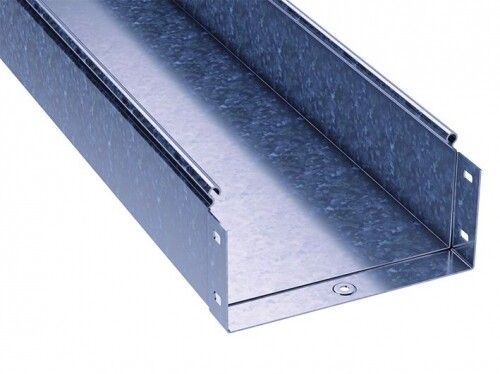

Лоток неперфорированный 400х100 L3000 сталь 1.5мм ДКС 3510515

Лоток листовой неперфорированный 400х100х3000 толщина 1.5 мм от DKC (ДКС), артикул 3510515, предназначен для прокладки силовых и контрольных кабелей в условиях повышенной механической нагрузки и воздействия внешней среды. Этот элемент системы S5 Combitech отличается увеличенной толщиной стали и надежной оцинковкой, что делает его подходящим для ответственных участков трасс.

Назначение и область применения

Лоток листовой неперфорированный 400х100х3000 толщина 1.5 мм используется для прокладки кабелей там, где требуется максимальная защита от механических повреждений, влаги и загрязнений. Подходит для установки внутри помещений и на открытых площадках при условии соблюдения климатических ограничений. Применяется в промышленных объектах: заводы, энергообъекты, транспортные терминалы, где кабели подвергаются значительным нагрузкам или требуют защиты от осадков и пыли.

Технические характеристики

• Габариты: ширина 400 мм, высота стенки 100 мм, длина 3000 мм
• Толщина материала: 1,5 мм - выше стандартной, обеспечивает повышенную жесткость и несущую способность
• Материал: сталь оцинкованная с непрерывным холодным цинкованием - равномерное покрытие, устойчивое к коррозии
• Полезное сечение: 39 500 мм2 - позволяет размещать крупные пучки кабелей
• Исполнение: без разъема - требует соединения с другими элементами через фланцевые соединения или крепления
• Огнестойкость: да - соответствует требованиям пожарной безопасности при прокладке кабелей
• Климатическое исполнение: УХЛ2 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности
• Цвет: серый - стандартный цвет оцинкованной стали

Совместимость и монтаж

Лоток листовой неперфорированный 400х100х3000 толщина 1.5 мм совместим с компонентами системы S5 Combitech: углы, переходники, крышки и уплотнители. Для герметизации рекомендуется использовать крышки с уплотнителем - тогда степень защиты достигает IP44. Монтаж осуществляется на кронштейны или крепления к стенам/потолкам с шагом не более 1,5 метра. Соединение между секциями выполняется болтовым соединением фланцев. Отсутствие разъема требует точного выравнивания при сборке трассы.

Безопасность и стандарты

Лоток соответствует требованиям пожарной безопасности благодаря огнестойкому материалу. Производится по технологии непрерывного холодного цинкования, обеспечивающей долговечность и соответствие ГОСТ Р 50571.5.52. Климатическое исполнение УХЛ2 подтверждает работоспособность в условиях умеренного и холодного климата.

Преимущества

• Увеличенная толщина стали (1,5 мм) снижает деформацию под тяжестью кабелей и давлением осадков
• Оцинкованное покрытие защищает от коррозии даже при длительном контакте с влагой
• Высокая несущая способность позволяет укладывать плотные пучки кабелей без риска провисания
• Поддерживает уровень защиты IP44 при использовании с крышками и уплотнителями
• Совместимость с всей серией S5 Combitech упрощает проектирование и замену элементов

Ограничения применения

• Не предназначена для прямого погружения в воду - не обеспечивает IP67 или выше
• Без крышек и уплотнителей не защищает от брызг и пыли - необходимо дополнять аксессуарами
• Запрещено применять в зонах с постоянным воздействием агрессивных химикатов (кислоты, щелочи)
• Длина 3000 мм требует опор каждые 1–1,5 м - длинные пролеты без поддержки недопустимы
• Не подходит для частых перегибов или изгибов радиусом менее 800 мм - сохраняет форму только при прямолинейной прокладке

Примеры использования

• Прокладка кабелей питания на производственной линии с большим числом двигателей
• Кабельные трассы в теплицах, холодильных камерах и на открытых эстакадах
• Обвязка оборудования в электрошкафах и распределительных пунктах
• Аварийные и запасные кабельные пути в энергетических объектах

Практические советы

• Перед монтажом проверьте посадочные поверхности - они должны быть ровными, чтобы избежать перекосов при стыковке
• Для кабелей большой массы используйте дополнительные опоры - особенно на горизонтальных участках
• При необходимости герметизации всегда комбинируйте этот лоток с крышками и уплотнителями S5 Combitech
• Не режьте лоток без учета целостности оцинкованного слоя - после резки обработайте кромки антикоррозийным составом
• Этот лоток - часть специсполнения S5 Combitech с увеличенной толщиной - выбирайте его только когда стандартные модели не справляются с нагрузкой
