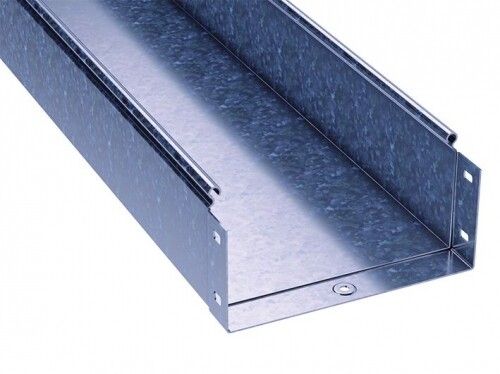

Лоток неперфорированный 500х100 L3000 сталь 1.5мм ДКС 3510615

Лоток кабельный неперфорированный стальной 500х100х3000х1,5мм от бренда DKC (ДКС), артикул 3510615, предназначен для прокладки силовых и контрольных кабелей в условиях повышенной механической нагрузки и воздействия внешней среды. Этот элемент системы S5 Combitech обеспечивает надежную защиту кабелей благодаря прочной оцинкованной конструкции и совместим с крышками и уплотнителями для достижения степени защиты IP44.

Назначение и область применения

Лоток кабельный неперфорированный стальной 500х100х3000х1,5мм используется для прокладки кабелей в закрытых помещениях и на открытых участках трасс, где требуется защита от механических повреждений, пыли и влаги. Подходит для промышленных объектов: заводов, электростанций, транспортных терминалов, объектов ЖКХ. Применяется там, где кабели имеют большой вес, плотную укладку или есть риск воздействия осадков — например, на крыше здания или в технологических коридорах с высокой проходимостью.

Технические характеристики

• Материал: сталь оцинкованная с непрерывным холодным цинкованием — равномерное покрытие, устойчивое к коррозии
• Размеры: ширина 500 мм, высота стенки 100 мм, длина 3000 мм
• Толщина металла: 1,5 мм — выше стандартной, что повышает жесткость и несущую способность
• Полезное сечение: 49 500 мм² — позволяет разместить значительный объем кабелей
• Защитное покрытие: оцинковка — антикоррозийная защита без необходимости дополнительного окрашивания
• Исполнение: без разъема — требует соединения с другими элементами через фланцевые соединения
• Огнестойкость: да — материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 — рассчитан на работу при температуре от −40°C до +40°C, в условиях повышенной влажности
• Цвет: серый — единый цвет всей серии S5 Combitech для удобства визуального контроля

Совместимость и монтаж

Лоток кабельный неперфорированный стальной 500х100х3000х1,5мм совместим с комплектующими системы S5 Combitech: углы, переходники, крепления, крышки и уплотнители. Для герметизации рекомендуются крышки с резиновыми уплотнителями — тогда достигается степень защиты IP44. Монтаж осуществляется на опорные конструкции с помощью хомутов или кронштейнов. Соединение между секциями выполняется болтовым фланцевым соединением — необходимо использовать комплекты болтов, предусмотренные производителем. Отсутствие разъема требует точного выравнивания при установке — допуск перепада по высоте не более 2 мм на 1 метр.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных систем. Огнестойкость подтверждена испытаниями на распространение пламени. Материал не содержит галогенов, не выделяет токсичных веществ при нагреве. Климатическое исполнение УХЛ2 гарантирует работоспособность в условиях умеренного и холодного климата, включая промышленные зоны с влажностью до 80% при +25°C.

Преимущества

• Увеличенная толщина стали (1,5 мм) снижает деформацию под нагрузкой — особенно важно при заполнении лотка на 70–80%
• Неперфорированная конструкция исключает попадание пыли, воды и сторонних предметов внутрь
• Непрерывное холодное цинкование обеспечивает долговечность даже при частых перепадах температур
• Совместимость с крышками и уплотнителями позволяет легко повысить уровень защиты до IP44 без замены основного элемента
• Единая система S5 Combitech упрощает масштабирование и модификацию трассы

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем или высокотемпературными поверхностями (>150°C)
• Не следует применять в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов) — оцинковка может разрушаться
• Без крышек и уплотнителей степень защиты не превышает IP30 — возможен доступ пыли и мелких частиц
• Длина 3000 мм требует наличия достаточного пространства для транспортировки и монтажа — неудобен для узких помещений без подъёмника
• Запрещено использовать как несущую конструкцию для оборудования — только для кабелей

Примеры использования

• Прокладка силовых кабелей 10 кВ в цехе металлургического завода
• Кабельная трасса в подвале административного здания с высокой влажностью
• Подвесная трасса на крыше производственного корпуса — с крышками для защиты от дождя
• Обвязка распределительных пунктов на тепловой электростанции
• Переход кабелей между этажами в многоэтажном офисном комплексе

Практические советы

• При расчете вместимости учитывайте, что максимальная загрузка — 70% от полезного сечения; перегрузка вызывает перегрев и трудности при обслуживании
• Для длинных прямых участков используйте компенсационные элементы — температурные расширения могут вызвать прогиб
• При монтаже на потолке или стене соблюдайте шаг креплений — не более 1,5 м для этого типа лотка
• Выбирайте крышки с уплотнителями, если лоток установлен в местах с возможным попаданием воды — это продлит срок службы кабелей
• Проверьте соответствие посадочного диаметра крепежных отверстий — они стандартизованы для всей серии S5 Combitech
• Не режьте лоток болгаркой без последующей обработки кромок — оголенная сталь начнет ржаветь
