Лоток неперфорированный 50х 50х3000х1,0мм, цинк-ламельный | 3502010ZL DKC ДКС

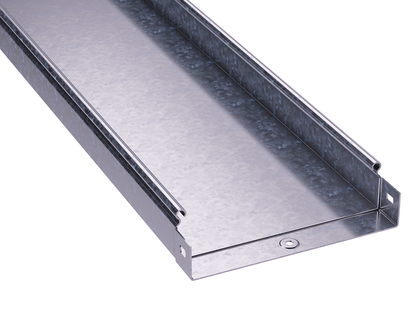

Лоток кабельный листовой неперфорированный 50х50х3000х1.0мм цинк-ламельный от DKC (ДКС), артикул 3502010zl, предназначен для безопасной прокладки силовых и контрольных кабелей в помещениях и на открытых площадках. Его прочная конструкция и цинк-ламельное покрытие обеспечивают долговечность даже в агрессивных условиях.

Назначение и область применения

Лоток кабельный листовой неперфорированный 50х50х3000х1.0мм цинк-ламельный используется для организации кабельных трасс в промышленных объектах, энергообъектах, транспортной инфраструктуре и наружных установках. Подходит для прокладки кабелей на стенках, потолках, в каналах и на опорах. Благодаря отсутствию перфорации защищает кабели от механических воздействий, пыли и осадков. Применяется там, где важна герметичность, надежность и длительный срок службы.

Технические характеристики

• Размеры: 50 × 50 × 3000 мм (высота × ширина × длина)
• Толщина материала: 1 мм
• Материал: сталь оцинкованная
• Покрытие: цинк-ламель - сложное многослойное покрытие на базе магниевой смолы с частицами алюминия и цинка
• Полезное сечение: 2500 мм2
• Тип: неперфорированный - без отверстий, исключает попадание влаги и пыли внутрь
• Цвет: серый
• Огнестойкость: да - соответствует требованиям к негорючим материалам
• Исполнение: без разъема - требует дополнительных элементов для соединения

Совместимость и монтаж

Лоток кабельный листовой неперфорированный 50х50х3000х1.0мм цинк-ламельный совместим с другими элементами серии S5 Combitech от DKC. Соединяется методом “мама-папа” - фланцевые кромки одного лотка входят в выступы соседнего, образуя плотный стык. Это позволяет:

• Ускорить сборку - не нужны болты или сварка
• Обеспечить непрерывный электрический контакт - система автоматически заземляется
• Снизить риск деформации при нагрузке

Для достижения степени защиты IP44 необходимо использовать крышку и уплотнители, подходящие к данной модели. Установка выполняется на кронштейны, подвесы или крепежные профили. Минимальный радиус изгиба - не менее 800 мм.

Безопасность и стандарты

Лоток кабельный листовой неперфорированный 50х50х3000х1.0мм цинк-ламельный изготовлен из негорючего материала и соответствует нормам безопасности для кабельных систем. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, снижая риск коррозии даже при повышенной влажности. Сертифицирован для работы в температурном диапазоне от -40C до +60C. Не содержит токсичных веществ, безопасен при монтаже и эксплуатации.

Преимущества

• Высокая несущая способность - благодаря формованному ребру жесткости нагрузка возрастает на 54% по сравнению с плоскими лотками
• Отличная коррозионная стойкость - уровень защиты сравним с горячим цинкованием, но без риска отслоения покрытия
• Экономия времени на монтаже - система “мама-папа” исключает использование крепежа
• Заземление без дополнительных проводов - металлическая связь между секциями обеспечивает единый контур
• Защита кабелей - гладкие края и отсутствие перфорации предотвращают повреждение изоляции

Ограничения применения

• Не предназначена для постоянного погружения в воду - максимальная защита IP44 возможна только с крышкой и уплотнителями
• Не рекомендуется для использования в средах с агрессивными химикатами (например, кислоты, щелочи) - цинк-ламель не заменяет нержавеющую сталь
• Требуется точный подбор крышек и уплотнителей для достижения заявленной степени защиты
• Длина 3000 мм - при длинных трассах требуется больше соединений, что увеличивает количество стыков

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Кабельные трассы в распределительных пунктах и подстанциях
• Наружные маршруты для силовых кабелей на железнодорожных станциях
• Подземные каналы с доступом через люки - при использовании крышки
• Аварийные системы освещения и сигнализации в тоннелях

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одной серии - совместимость гарантируется только внутри S5 Combitech
• При прокладке в местах с вибрацией используйте демпферные прокладки под крепления
• Для вертикальных участков обязательно закрепите каждый лоток через каждые 1–1,5 метра
• При необходимости удлинения - используйте только оригинальные переходники DKC; самодельные соединения нарушают заземление
• После монтажа проверьте целостность электрического контакта между секциями тестером - особенно важно для систем заземления
• Храните лоток в сухом месте - даже цинк-ламель может терять эффективность при длительном контакте с водой и грязью
