Лоток лестничный 200х50 L2000 сталь 1.2мм НЛ-20П1.87 цУТ2.5 оцинк. СОЭМИ Н0112113331 Н0112114331

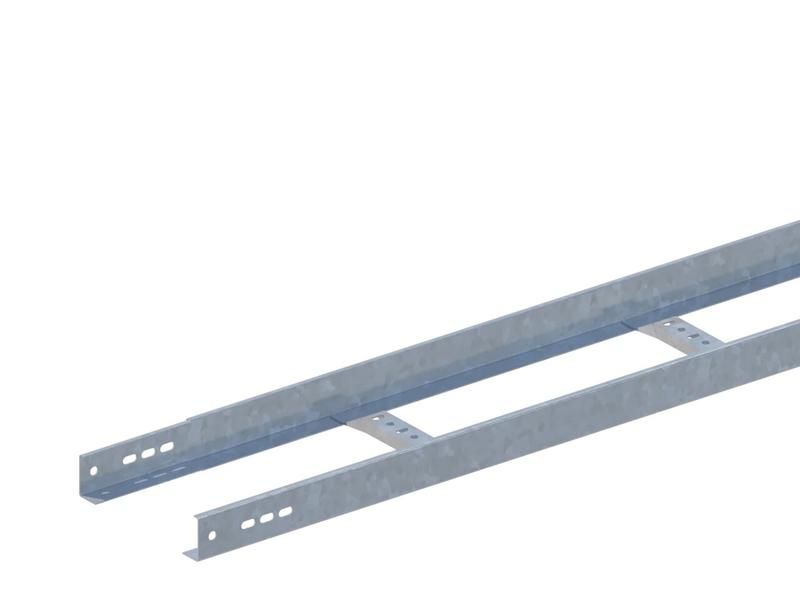

Лоток лестничный стальной оцинкованный 200х50 L2000 1.2мм НЛ-20П1.87, НЛ20-П1.87 УТ2.5, СОЭМИ - это прочная и легкая кабеленесущая система для открытой прокладки силовых и слаботочных кабелей в помещениях и на объектах различного назначения. Благодаря оцинкованному покрытию и конструктивным особенностям, этот лоток устойчив к коррозии и легко монтируется в составе трасс любой сложности.

Назначение и область применения

Лоток лестничный стальной оцинкованный 200х50 L2000 1.2мм НЛ-20П1.87, НЛ20-П1.87 УТ2.5, СОЭМИ предназначен для прокладки кабелей в условиях, где требуется высокая механическая нагрузка и доступ к проводам для обслуживания. Подходит для установки в жилых домах, офисах, торговых центрах, производственных помещениях, энергообъектах и других местах с повышенными требованиями к надежности кабельной трассы. Может использоваться как в горизонтальных, так и в вертикальных участках трассы - в последнем случае он функционирует как кабельрост.

Технические характеристики

• Материал: сталь с оцинкованным покрытием по технологии Сендзимира
• Толщина стенки: 1,2 мм
• Габариты: ширина 200 мм, высота 50 мм, длина 2000 мм
• Цвет: светло-серый
• Исполнение: с встроенным телескопическим соединителем длиной 130 мм
• Климатическое исполнение: УТ2,5 (для умеренного и холодного климата, с возможностью работы при температуре до -45 C)
• Стандарт: ТУ 3449-017-05774835-2007

Совместимость и монтаж

Лоток лестничный стальной оцинкованный 200х50 L2000 1.2мм НЛ-20П1.87, НЛ20-П1.87 УТ2.5, СОЭМИ оснащен встроенными телескопическими соединителями «мама–папа», что позволяет легко стыковать несколько секций без дополнительных деталей. Также допускается стыковка «в стык» с применением болтов M8. Крепление к опорам выполняется с помощью хомутов, кронштейнов или анкеров - в зависимости от типа поверхности. Для поворотов и ответвлений рекомендуется использовать фасонные элементы того же производителя. Обязательно проверяйте совпадение габаритов перед сборкой - все комплектующие должны соответствовать ширине 200 мм и высоте 50 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-017-05774835-2007 и рассчитано на работу в условиях, указанных в климатическом исполнении УТ2,5. Оцинкованное покрытие обеспечивает долговременную защиту от коррозии, снижает риск возгорания при перегреве кабелей и не выделяет токсичных веществ. Применение в закрытых помещениях не требует дополнительных мер защиты.

Преимущества

• Высокая несущая способность благодаря ребрам жесткости - выше, чем у листовых лотков аналогичного размера
• Небольшая масса при сохранении прочности - удобно транспортировать и монтировать
• Открытая конструкция позволяет легко контролировать состояние кабелей и выполнять ремонт без демонтажа всей трассы
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах
• Встроенный соединитель исключает необходимость в дополнительных деталях при прямом соединении

Ограничения применения

• Не предназначен для прокладки в условиях постоянного контакта с открытым пламенем или высоких температур (>+70 C)
• Не следует использовать в помещениях с агрессивными химическими средами (например, кислоты, щелочи) - даже оцинкованная сталь подвержена коррозии при длительном воздействии
• Запрещено применять в качестве несущей конструкции для оборудования - только для кабелей
• Рекомендуется избегать частых ударных нагрузок на борта лотка - они могут деформироваться

Примеры использования

• Прокладка силовых кабелей между этажами в многоэтажном жилом доме
• Обустройство кабельных трасс на производстве - от распределительных щитов к станкам и конвейерам
• Монтаж слаботочных систем (сети, CCTV, телефония) в офисных центрах
• Установка кабельроста в шахте лифта или вентиляционной трубе
• Формирование основной трассы в техническом коридоре торгового комплекса

Практические советы

• Перед монтажом проверьте, чтобы внутренние размеры лотка соответствовали суммарному внешнему диаметру всех укладываемых кабелей - заполнение не должно превышать 60–70% площади сечения
• При вертикальной прокладке используйте зажимные скобы каждые 1–1,5 м для предотвращения проскальзывания кабелей
• При стыковке нескольких лотков НЛ-20П1.87, НЛ20-П1.87 УТ2.5, СОЭМИ обязательно затягивайте болты M8 с усилием 10–12 Нм - недостаточно плотное соединение вызывает люфт и шум при вибрации
• Для длинных трасс (более 20 м) предусмотрите компенсационные участки - металл расширяется при нагреве
• Хранить лоток лучше в сухом помещении - даже оцинкованная сталь может начать белеть при длительном воздействии влаги
