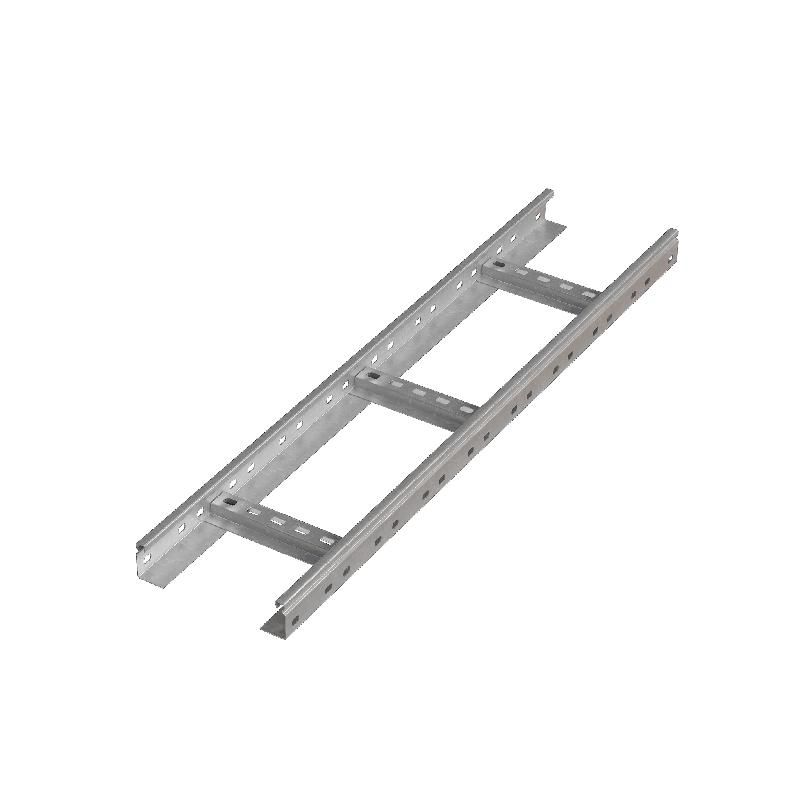

Лоток лестничный 300х50 L6000 сталь 1.5мм LL50-300-1.5-6000 N КМ LO8562 КМ-Профиль

Лоток лестничный 50х300х1.5 L6000 мм сталь 1.5мм от КМ-Профиля - это прочный элемент для открытой прокладки силовых и управляющих кабелей в помещениях. Благодаря оцинкованной стали и перфорированному профилю он обеспечивает хорошую вентиляцию, быстрый доступ к проводкам и долговечную службу в условиях сухих и малоагрессивных сред.

Назначение и область применения

Лоток лестничный 50х300х1.5 L6000 мм сталь 1.5мм предназначен для прокладки кабельных трасс в зонах с ограниченным доступом или где требуется частый осмотр и обслуживание проводов. Подходит для внутренней установки в административных, производственных и жилых зданиях - например, в электрощитовых, на этажах офисов, в тоннелях, элеваторных шахтах и технических коридорах. Не рекомендуется для использования на улице, во влажных помещениях или там, где есть контакт с химически активными веществами.

Технические характеристики

• Габариты: высота 50 мм, ширина 300 мм, длина 6000 мм
• Материал: сталь с покрытием по методу Сендзимира
• Толщина стенки: 1,5 мм
• Тип ступени: профиль перфорированный с шагом 400 мм между центрами перекладин
• Боковые профили: плоские, завальцованные на 180° для защиты кабелей от зацепления
• Покрытие: горячеоцинкованное - антикоррозийная защита без краски
• Цвет: светло-серый

Совместимость и монтаж

Секции лотка лестничного 50х300х1.5 L6000 мм сталь 1.5мм соединяются друг с другом с помощью стандартных соединительных пластин (не входят в комплект). Установка выполняется на кронштейны, анкерные болты или крепёжные планки - расстояние между точками крепления зависит от нагрузки и типа потолка/стены. Максимальная допустимая нагрузка определяется количеством и типом проложенных кабелей; при заполнении более чем на 40% площади сечения возможна деформация. Для герметизации трассы применяются крышки для лестничных лотков - они совместимы с этим модельным рядом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу исполнения УХЛ и категории размещения 3 - то есть рассчитано на работу в закрытых помещениях с контролируемым микроклиматом. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии. Завальцованные края бортов исключают порезы кабельной изоляции при протяжке проводов.

Преимущества

• Перфорированный дизайн обеспечивает свободную циркуляцию воздуха - снижается нагрев кабелей при длительной нагрузке
• Оцинкование по методу Сендзимира даёт равномерное и плотное покрытие - увеличивает срок службы до 25 лет в сухих условиях
• Завальцованные края защищают изоляцию кабелей от механических повреждений при монтаже и эксплуатации
• Лёгкая сборка и возможность замены участков без демонтажа всей трассы
• Не требует окраски после установки - готов к работе сразу после монтажа

Ограничения применения

• Не предназначена для внешних установок - воздействие дождя, снега и повышенной влажности вызывает коррозию даже оцинкованной стали
• Не подходит для агрессивных сред: химических цехов, канализационных камер, моек, парилок
• Не выдерживает ударные и динамические нагрузки - нельзя использовать как несущий элемент конструкции
• При температуре ниже –40 C материал становится менее пластичным - осторожно обращаться при зимнем монтаже

Примеры использования

• Прокладка силовых кабелей от щита до оборудования на производстве
• Укладка сигнальных и управляющих проводов в системах автоматизации станков
• Обустройство кабельных трасс в многоэтажных жилых домах - от этажных щитов до квартир
• Формирование маршрутов для сетевых кабелей в серверных комнатах
• Монтаж кабелей связи в торговых центрах и больницах

Практические советы

• При заказе учтите, что длина одного элемента - 6 метров. Для длинных трасс потребуется несколько секций + соединители
• Посадочные размеры крепёжных отверстий на боковых профилях - стандартные, совместимы с большинством кронштейнов
• Для удобства прокладки кабелей используйте направляющие ролики - особенно при большой массе жил
• Проверьте соответствие диаметра кабелей и занимаемой площади: суммарный объём кабелей не должен превышать 40–50% от внутреннего объёма лотка
• При необходимости удлинить трассу - всегда используйте заводские соединительные пластины, а не самодельные крепления
• Артикулы ll50-300-1.5-6000 n и lo8562 - это один и тот же продукт от КМ-Профиля. Оба кода работают в системе заказа.
