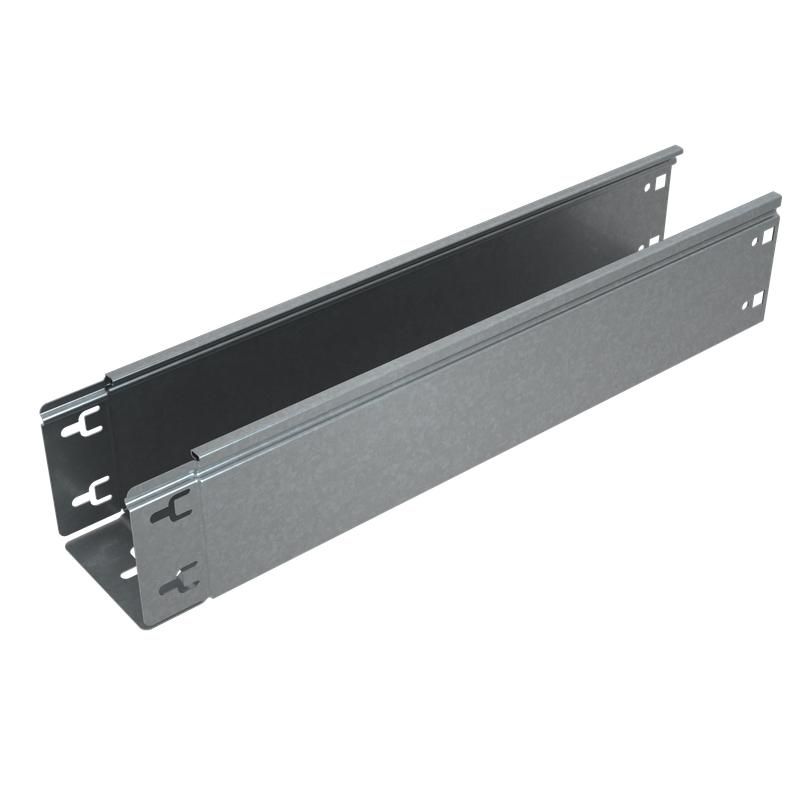

Лоток кабельный листовой LNplus100-100-0.7-2500 100х100 мм Система КМ PL2203

Лоток кабельный листовой неперфорированный 100х100х0.7 L2500 мм серии ПЛЮС (LNplus100-100-0.7-2500) от КМ-Профиль - это прочная металлическая конструкция для упорядоченной прокладки кабелей в помещениях. Благодаря оцинкованной стали и завальцованным краям, он защищает провода от повреждений и подходит для сухих и малоагрессивных сред.

Назначение и область применения

Лоток LNplus100-100-0.7-2500 предназначен для прокладки силовых и контрольных кабелей внутри зданий. Подходит для использования в офисах, производственных цехах, серверных, телекоммуникационных шкафах и других закрытых объектах. Не применяется на улице, в сырых помещениях или там, где есть контакт с химически активными веществами. Соответствует требованиям ГОСТ 15150-69 для эксплуатации в условиях сухого и умеренно-agрессивного климата.

Технические характеристики

• Размеры: 100 мм (высота борта) × 100 мм (ширина канала) × 2500 мм (длина)
• Толщина стенки: 0,7 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Поверхность: гладкая, неперфорированная
• Края бортов: завальцованы на 180°
• Защита IP: не указана - не предназначена для открытых или влажных зон

Совместимость и монтаж

Лоток LNplus100-100-0.7-2500 серии ПЛЮС оснащен интегрированными лепестками для быстрой сборки. Лотки соединяются друг с другом без дополнительных крепежей - достаточно совместить края и зафиксировать их за счет загнутых участков. Монтаж выполняется на кронштейны, подвесы или крепления к стене/потолку. Учитывайте посадочные размеры: внутренняя ширина 100 мм позволяет размещать кабели до 40–50 мм в суммарном диаметре. Для герметичности и защиты от пыли используйте крышки серии ПЛЮС - они подходят точно по форме и фиксируются на лепестках.

Преимущества

• Завальцованные края исключают риск пореза изоляции кабеля при прокладке
• Оцинкование по Сендзимиру обеспечивает равномерное покрытие и долгий срок службы даже при минимальной толщине стали
• Система «быстрый монтаж» снижает трудозатраты - не нужны болты, гайки или сварка
• Интегрированные лепестки усиливают жесткость конструкции и уменьшают вероятность деформации
• Гладкая поверхность легко моется и не задерживает пыль

Ограничения применения

• Не допускается использование во влажных, подземных или наружных условиях - отсутствует герметизация
• Не подходит для агрессивных сред: кислот, щелочей, солевых растворов
• Толщина 0,7 мм ограничивает применение в местах с высокой механической нагрузкой (например, проезд транспорта)
• Без крышек лоток не защищает от пыли и мелкого мусора

Примеры использования

• Прокладка кабелей между распределительными щитами в административных зданиях
• Укладка сигнальных и управляющих проводов на автоматизированных линиях производства
• Обустройство кабельных трасс в серверных комнатах и телеком-шкафах
• Сборка многоуровневых кабельных систем с использованием креплений и переходников серии ПЛЮС

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одной серии - комплектующие (крышки, углы, переходники) должны совпадать
• При необходимости удлинения лотка LNplus100-100-0.7-2500 используйте только оригинальные соединители - самодельные стыки нарушают целостность системы
• Для длинных трасс (более 10 м) предусмотрите температурные компенсаторы - металл при перепадах температур может немного менять длину
• Крышки серии ПЛЮС лучше устанавливать сразу после прокладки кабелей - так вы сохраните чистоту внутри лотка и предотвратите случайное попадание инструментов
• Не перегружайте лоток: максимальная нагрузка - около 15–20 кг на метр при равномерном распределении веса
