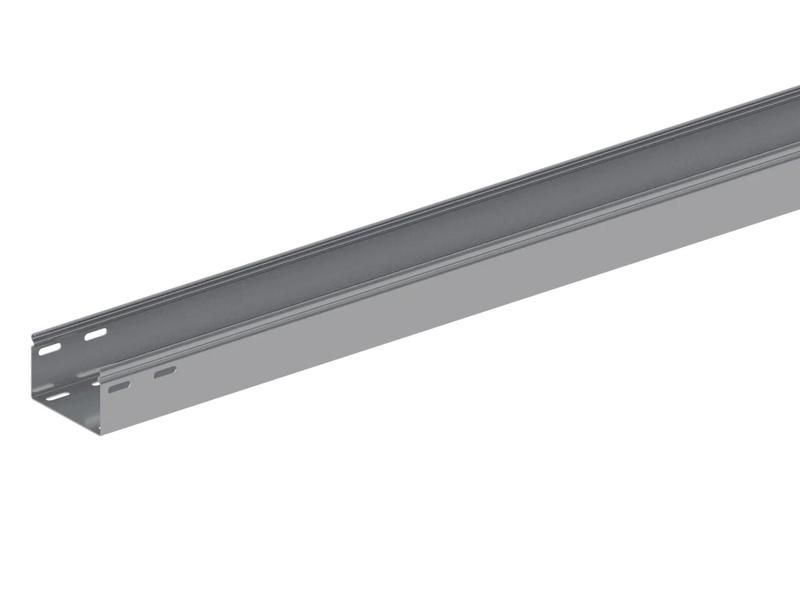

Лоток монтажный прямой замковый неперфорированный 100х100 L2000 сталь 1мм ЛПНЗ.100.100.2000.1.1 СОЭМИ Н0121141622

Лоток монтажный прямой замковый неперфорированный 100х100 L2000 сталь 1мм ЛПНЗ.100.100.2000.1.1 СОЭМИ предназначен для открытой прокладки кабельных линий до 1000 В в помещениях и на промышленных объектах. Благодаря замковой системе и защищённой конструкции, этот лоток обеспечивает надёжную фиксацию кабелей и устойчив к механическим воздействиям.

Назначение и область применения

Лоток монтажный прямой замковый неперфорированный 100х100 L2000 сталь 1мм ЛПНЗ.100.100.2000.1.1 СОЭМИ используется для прокладки силовых и слаботочных кабелей в местах, где требуется защита от внешних воздействий, но не нужна вентиляция внутри лотка. Подходит для установки в жилых зданиях, офисах, торговых центрах, производственных помещениях и других закрытых объектах. Неперфорированная конструкция предотвращает попадание пыли, влаги и сторонних предметов внутрь лотка.

Технические характеристики

• Габариты: 100×100 мм (высота × ширина), длина 2000 мм
• Толщина стенки: 1 мм
• Материал: сталь с горячим цинкованием
• Тип конструкции: замковый, неперфорированный
• Климатическое исполнение: УТ1,5 (работает при температуре от −50 C до +40 C, повышенная влажность)
• Стандарт: ТУ 3449-010-05774835-2005

Совместимость и монтаж

Лоток монтажный прямой замковый неперфорированный 100х100 L2000 сталь 1мм ЛПНЗ.100.100.2000.1.1 СОЭМИ соединяется с другими элементами трассы с помощью болтов M6. Крышка фиксируется за счёт прокатанного замка - не требует дополнительных креплений. Для поворотов, ответвлений и переходов используются фасонные элементы той же серии. Монтаж осуществляется на кронштейны, стены или потолки с шагом крепления не более 1,5 м. Рекомендуется использовать комплектующие того же производителя - СОЭМИ Ст.Оскол - для гарантии совместимости.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3449-010-05774835-2005 и рассчитано на работу с кабелями напряжением до 1000 В. Горячее цинкование обеспечивает долговечную антикоррозийную защиту. Климатическое исполнение УТ1,5 позволяет применять лоток в условиях повышенной влажности и широкого температурного диапазона. Применение в помещениях с нормальной степенью защиты от пыли и влаги - IP20 и выше.

Преимущества

• Замковая система крышки исключает необходимость винтовых креплений - ускоряет сборку и снижает трудозатраты
• Неперфорированная форма защищает кабели от пыли, влаги и случайных контактов
• Горячее цинкование увеличивает срок службы в агрессивных средах
• Равномерная толщина стали 1 мм обеспечивает жесткость и устойчивость к деформациям
• Стандартизированная длина 2000 мм упрощает планирование трасс и минимизирует отходы

Ограничения применения

• Не рекомендуется для наружной прокладки без дополнительной защиты от осадков и прямого солнечного света
• Не подходит для прокладки кабелей с высокой теплогенерацией - отсутствие вентиляции может вызвать перегрев
• Не предназначен для нагрузок свыше 100 кг/м - превышение может привести к прогибу
• Не следует использовать в средах с постоянным воздействием кислот, щелочей или растворителей - цинковое покрытие может разрушаться

Примеры использования

• Прокладка кабелей питания и управления в офисных зданиях между этажами
• Монтаж кабельных трасс на производстве - к конвейерам, станкам, распределительным щитам
• Обустройство кабельных путей в торговых центрах - для видеонаблюдения, Wi-Fi, POS-терминалов
• Подключение автоматики в жилых многоквартирных домах - лифты, системы безопасности

Практические советы

• Перед монтажом проверьте, что внутреннее сечение лотка (100×100 мм) достаточно для количества и диаметра кабелей - заполнение не должно превышать 40–50 % площади
• При соединении нескольких участков лотка монтажного прямого замкового неперфорированного 100х100 L2000 сталь 1мм ЛПНЗ.100.100.2000.1.1 СОЭМИ соблюдайте точное выравнивание - перепады затруднят укладку кабелей
• Для длинных трасс (>10 м) предусмотрите компенсационные зазоры - металл расширяется при нагреве
• Используйте только болты M6 - другие размеры не обеспечивают прочности замкового соединения
• При хранении сохраняйте лоток в сухом месте - даже цинкованная сталь может окисляться при длительном контакте с влагой
