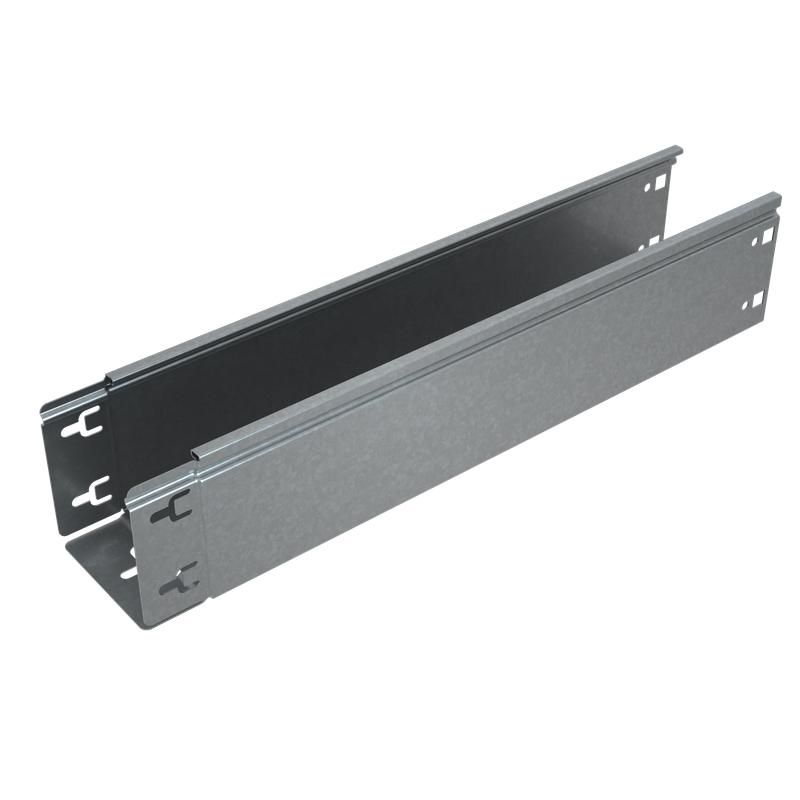

Лоток листовой неперфорированный 200х100 L3000 1мм "Быстрый монтаж ПЛЮС" LNplus100-200-1.0-3000 INOX304 КМ PL13262 КМ-Профиль

Лоток кабельный листовой неперфорированный 100х200х1.0 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LNplus100-200-1.0-3000) предназначен для прокладки кабелей в агрессивных и требовательных условиях - где важна коррозионная стойкость, чистота и долговечность. Этот элемент серии ПЛЮС используется там, где обычные металлические лотки не выдерживают нагрузок - в пищевой, медицинской и химической промышленности.

Назначение и область применения

Лоток LNplus100-200-1.0-3000 применяется для организации закрытых кабельных трасс в помещениях и на открытых участках с повышенными требованиями к санитарии и химической стойкости. Подходит для прокладки силовых, контрольных и слаботочных кабелей. Часто используется:

• На пищевых производствах - мясокомбинатах, молочных заводах, пивоварнях;
• В больницах, лабораториях и фармацевтических центрах;
• На химических и нефтеперерабатывающих объектах;
• В портовых зонах, на причалах и других местах с высокой влажностью и соляным туманом.

Изделие соответствует ГОСТ 15150-69 и рассчитано на работу в условиях умеренного и холодного климата, в том числе с воздействием моющих средств и паровой очистки.

Технические характеристики

• Размеры: ширина 200 мм, высота борта 100 мм, длина 3000 мм;
• Материал: нержавеющая сталь AISI 304 - устойчива к коррозии, кислотам, щелочам и высоким температурам;
• Толщина стенки: 1,0 мм - обеспечивает достаточную жесткость при минимальном весе;
• Полезное сечение: 19 322 мм2 - позволяет разместить значительный объем кабелей без перегрузки;
• Тип: неперфорированный - защищает кабели от пыли, влаги и механических воздействий;
• Огнестойкость: да - материал не горит и не поддерживает горение;
• Покрытие: необработанная поверхность - сохраняет естественные антикоррозионные свойства стали, легко моется;
• Цвет: серый - натуральный цвет нержавеющей стали после термообработки.

Совместимость и монтаж

Лоток LNplus100-200-1.0-3000 спроектирован для быстрой сборки без сварки. Боковые кромки имеют заводские соединительные лепестки - они позволяют плотно состыковывать лотки друг с другом, формируя цельную трассу. Монтаж выполняется вручную: достаточно совместить края и зафиксировать их легким нажатием. Узлы соединения не требуют дополнительных болтов или крепежа.

Для герметичности и защиты от внешних загрязнений рекомендуется использовать крышки серии ПЛЮС - они точно подходят по форме и фиксируются на лепестках без усилий. Лоток можно крепить к стенам, потолкам и опорам с помощью стандартных кронштейнов, рассчитанных на нагрузку до 15 кг/м.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и категории размещения. Материал AISI 304 подтвержден как безопасный для контакта с продуктами питания и медикаментами. Продукция прошла проверку на огнестойкость - не распространяет пламя и не выделяет токсичных веществ при нагреве. Нет покрытий, которые могли бы отслаиваться и загрязнять окружающую среду.

Преимущества

• Высокая коррозионная стойкость благодаря AISI 304 - срок службы более 25 лет даже в агрессивной среде;
• Завальцованные края бортов - предотвращают повреждение изоляции кабелей при прокладке и обслуживании;
• Быстрая сборка без инструментов - снижает трудозатраты на монтаж на 30–40%;
• Гладкая внутренняя поверхность - легко очищается от грязи, пыли и микробов, подходит для санитарных зон;
• Устойчивость к тепловым деформациям - не теряет форму при перепадах температур от -40C до +80C.

Ограничения применения

Лоток LNplus100-200-1.0-3000 не предназначен для:

• Прямого контакта с открытым огнем или длительного воздействия температур выше 80C - хотя сталь не горит, она теряет прочность при экстремальных нагревах;
• Подземной прокладки - не имеет гидроизоляционного покрытия и не рассчитана на постоянное давление грунта;
• Использования в качестве несущего элемента для тяжелых трубопроводов - он создан только для кабелей;
• Областей с частыми ударными нагрузками - например, рядом с работающими станками без дополнительной защиты.

Примеры использования

• В фармацевтическом цеху - трасса для кабелей управления автоматикой, расположенная вдоль мойки оборудования;
• На рыбоперерабатывающем заводе - кабельная система вдоль конвейера, постоянно подвергающегося промывке паром;
• В морском порту - лоток на открытом эстакаде, защищающий кабели от соленого воздуха и влаги;
• В клинике - проводка для медицинского оборудования в операционной, где требуется регулярная дезинфекция.

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба трассы был не менее 10×высоты лотка (1000 мм) - иначе возможны деформации краев;
• При использовании крышек убедитесь, что они также из серии ПЛЮС - другие модели могут не защелкиваться;
• При необходимости резки лотка используйте ножницы по металлу или диск на углошлифовальной машине - после резки зачистите острые края;
• Для длинных трасс (>15 м) предусмотрите компенсационные участки - металл расширяется при нагреве;
• При установке вблизи сливов или мойки - уклон трассы должен составлять минимум 1° для стока воды.
