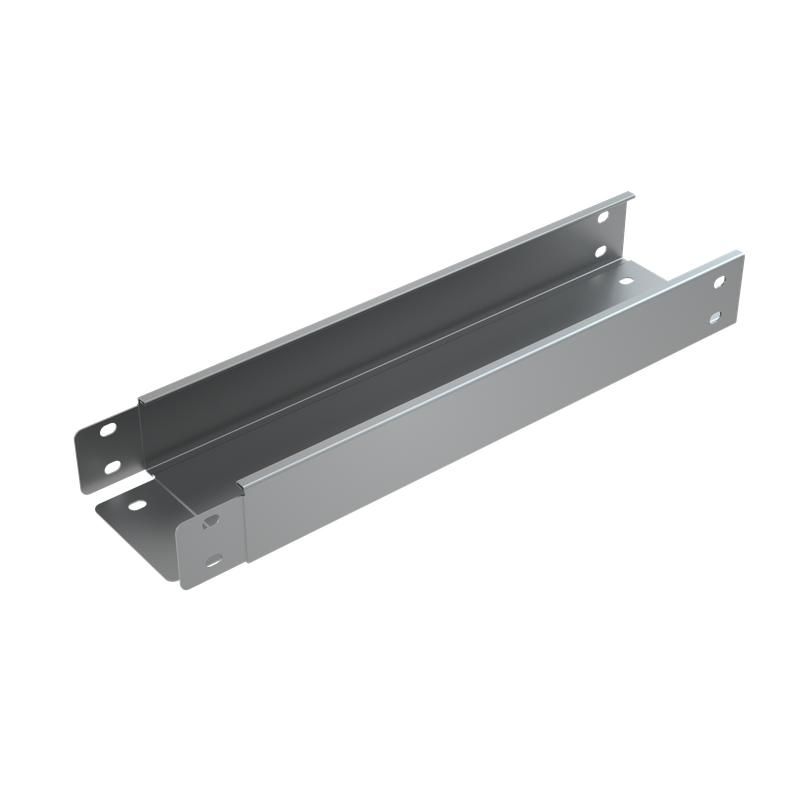

Лоток кабельный листовой LN50-400-0.8-2000 50x400 мм, Быстрый монтаж Система КМ LO4051

Лоток кабельный листовой неперфорированный 50х400х0.8 L2000 мм КМ-Профиль - это базовый элемент для организации защищённой кабельной трассы в помещениях. Изготовлен из оцинкованной стали, он обеспечивает прочную и долговечную защиту кабелей от механических воздействий, особенно в условиях сухого климата. Артикул lo4051 соответствует стандартной серии КМ-Профиль.

Назначение и область применения

Лоток кабельный листовой неперфорированный 50х400х0.8 L2000 мм КМ-Профиль предназначен для укладки и защиты силовых, контрольных и коммуникационных кабелей внутри зданий. Подходит для установки на стенах, потолках или в коробах. Не рекомендуется для открытых площадок, влажных помещений или агрессивных сред - например, химических цехов или наружных сетей. Используется там, где важна механическая защита, но не требуется вентиляция через перфорацию.

Технические характеристики

• Высота борта: 50 мм - обеспечивает удержание кабелей и препятствует их выпадению;
• Ширина лотка: 400 мм - позволяет размещать до 15–20 кабелей диаметром до 10 мм в зависимости от типа и плотности укладки;
• Толщина стенки: 0,8 мм - оптимальная жёсткость для стандартных нагрузок без деформаций;
• Длина: 2000 мм - удобна для транспортировки и монтажа, совместима с типовыми системами крепления;
• Материал: сталь оцинкованная по методу Сендзимира - равномерное покрытие цинком, устойчивое к коррозии в сухих условиях;
• Форма: неперфорированная - исключает попадание пыли и мусора внутрь, требует использования крышки для герметичности.

Совместимость и монтаж

Лоток КМ-Профиль оснащён интегрированными лепестками для быстрого соединения между собой - достаточно согнуть их и зафиксировать соседний участок. Нет необходимости использовать болты или сварку. Лоток совместим с крышками серии КМ-Профиль того же размера (400 мм). Крепление к поверхности осуществляется с помощью кронштейнов, шпилек или саморезов - шаг крепления рекомендуется 1,2–1,5 м. Учитывайте посадочный диаметр: при использовании крепёжных элементов с внешним диаметром более 8 мм проверьте соответствие месту крепления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 - рассчитано на работу в климатическом исполнении УХЛ и Т, то есть в закрытых помещениях с контролируемой температурой и влажностью. Цинковое покрытие снижает риск возникновения электрохимической коррозии. Применение в условиях повышенной влажности, постоянного контакта с водой или агрессивными газами не допускается - это выведет материал из строя раньше срока службы.

Преимущества

• Ускоренный монтаж благодаря системе «быстрый монтаж» - экономия времени на сборке трассы;
• Равномерное цинковое покрытие по технологии Сендзимира - выше устойчивость к ржавчине по сравнению с обычным горячим цинкованием;
• Жёсткая конструкция без перфорации - минимизирует риск попадания сторонних предметов и пыли;
• Стандартные размеры - легко заменить или расширить существующую трассу без переделок.

Ограничения применения

• Не предназначается для наружной эксплуатации - даже при наличии крышки не гарантирует защиту от дождя или снега;
• Не подходит для помещений с высокой влажностью (>80%) или постоянным конденсатом - возможна коррозия краёв и соединений;
• Не рекомендуется для кабелей с большим радиусом изгиба - минимальный радиус изгиба трассы составляет 1,5 м;
• Не является средством противопожарной защиты - при необходимости применяйте дополнительно огнеупорные материалы.

Примеры использования

• Электрощитовые комнаты в офисах и административных зданиях;
• Производственные линии с кабелями управления станками и датчиками;
• Кабельные каналы в учебных заведениях, больницах, торговых центрах;
• Подвесные трассы в технических этажах и чердачных помещениях.

Практические советы

• Обязательно используйте крышку - она предотвращает запыление и случайное повреждение кабелей;
• При укладке большого количества кабелей соблюдайте правило: суммарный диаметр кабелей не должен превышать 60% внутреннего объёма лотка;
• Перед монтажом проверьте плоскость поверхности - неровности вызывают перекосы и плохое соединение лепестков;
• Для длинных трасс (более 10 м) предусмотрите компенсационные участки - металл при изменении температуры может немного удлиняться;
• Артикул lo4051 - это один из самых популярных элементов серии КМ-Профиль; заказывайте запасные крышки и углы заранее - они часто расходятся быстрее, чем сами лотки.
