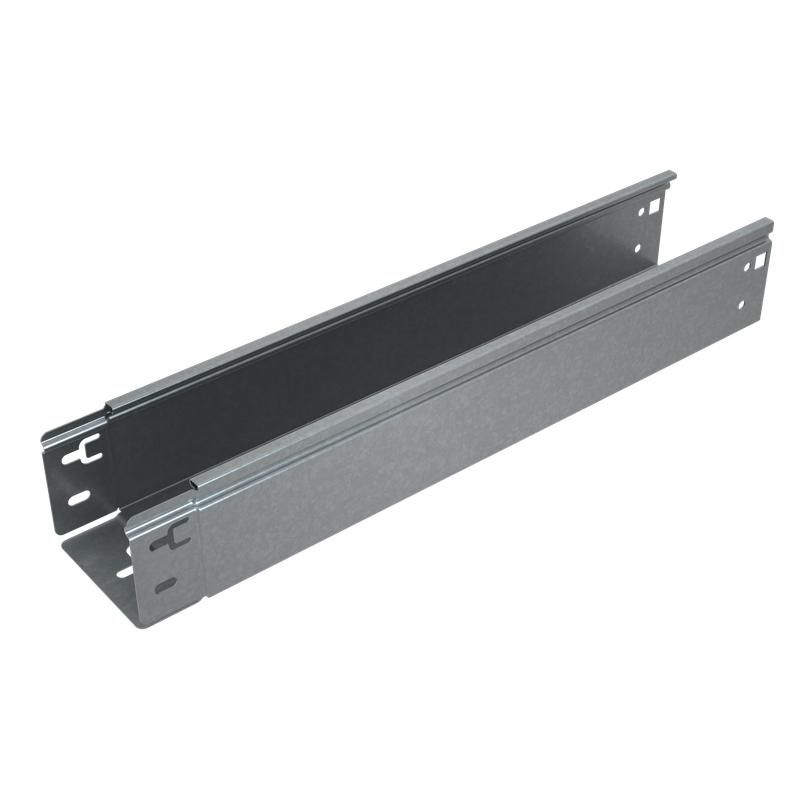

Лоток листовой неперфорированный 400х80 L2000 1.5мм "Быстрый монтаж ПЛЮС" LNplus80-400-1.5-2000 HD КМ PL3032 КМ-Профиль

Лоток кабельный листовой неперфорированный 80х400х1,5 L2000 мм серии ПЛЮС HD от КМ-Профиль - прочная металлическая конструкция для упорядоченной прокладки силовых и контрольных кабелей в условиях повышенной влажности, на открытых площадках и в слабокоррозийных средах. Артикул pl3032 предназначен для долговечного использования в промышленных и инфраструктурных объектах.

Назначение и область применения

Лоток кабельный листовой неперфорированный 80х400х1,5 L2000 мм серии ПЛЮС HD применяется для организации кабельных трасс там, где требуется защита проводов от внешних воздействий, но не нужна вентиляция. Подходит для прокладки кабелей на производствах, в энергообъектах, транспортных терминалах, жилых комплексах и на открытых участках - например, между зданиями или вдоль фасадов.

Технические характеристики

• Высота борта: 80 мм - обеспечивает достаточный объем для группировки кабелей и предотвращает их выпадение;
• Ширина лотка: 400 мм - позволяет размещать до нескольких десятков кабелей в зависимости от их диаметра;
• Толщина стенки: 1,5 мм - гарантирует жесткость конструкции при нагрузке и устойчивость к деформациям;
• Длина: 2000 мм - стандартная длина для удобной транспортировки и быстрой сборки трасс;
• Материал: оцинкованная сталь - покрытие выполнено методом горячего цинкования по ГОСТ 9.307-89, защищает от коррозии;
• Края бортов: завальцованные на 180° - исключают риск порезов изоляции кабеля при монтаже и обслуживании.

Совместимость и монтаж

Лоток серии ПЛЮС HD совместим с другими элементами этой же серии - углы, переходники, крышки. Монтаж выполняется по принципу «Быстрый монтаж»: соединительные лепестки, уже интегрированные в корпус, позволяют легко состыковывать лотки без дополнительных крепежей. Лоток можно закрепить на опорах, стенах или потолках с помощью хомутов или кронштейнов. Установка возможна как горизонтально, так и вертикально.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по эксплуатации в климатических условиях категории УХЛ и Т. Цинковое покрытие соответствует ГОСТ 9.307-89 - обеспечивает срок службы более 15 лет даже во влажной среде. Наличие завальцованных кромок снижает риск травм персонала при работе рядом с трассой.

Преимущества

• Увеличенная жесткость благодаря толщине 1,5 мм и заводской завальцовке кромок;
• Отсутствие перфорации - минимизирует попадание пыли, влаги и мелкого мусора внутрь трассы;
• Готовые соединительные лепестки - экономят время установки и исключают потерю крепежа;
• Цинковое покрытие - не требует дополнительной антикоррозийной обработки после монтажа;
• Поддерживается комплектация крышками серии ПЛЮС - обеспечивает герметичность и безопасность.

Ограничения применения

Не предназначается для использования в агрессивных средах с высокой концентрацией кислот, щелочей или солей - такие условия требуют лотков из нержавеющей стали или пластиков. Также не следует применять в местах с постоянным механическим ударным воздействием - например, возле работающих станков без дополнительной защиты. Температурный диапазон ограничен нормами ГОСТ 15150-69 - не выше +40C и не ниже -40C.

Примеры использования

• Прокладка кабелей питания и управления в цехах пищевой промышленности с частой мойкой оборудования;
• Кабельные трассы на автостоянках, элеваторах и в логистических комплексах под открытым небом;
• Распределение сигналов в системах видеонаблюдения и автоматизации зданий;
• Обустройство кабельных каналов в подземных переходах и тоннелях с высокой влажностью.

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба трассы не был меньше минимально допустимого для используемых кабелей - особенно важно при использовании многожильных проводов;
• Для максимальной защиты используйте крышки серии ПЛЮС - они плотно защелкиваются и не требуют дополнительного крепления;
• При необходимости удлинения трассы стыкуйте лотки точно по лепесткам - не допускайте перекосов, иначе затруднится последующая замена кабелей;
• При прокладке вблизи тепломагистралей или нагревательных приборов соблюдайте расстояние не менее 500 мм - температура поверхности лотка не должна превышать +70C;
• Артикул pl3032 рассчитан на одиночную установку; при больших нагрузках или длинных участках используйте поддерживающие кронштейны через каждые 1,5–2 метра.
