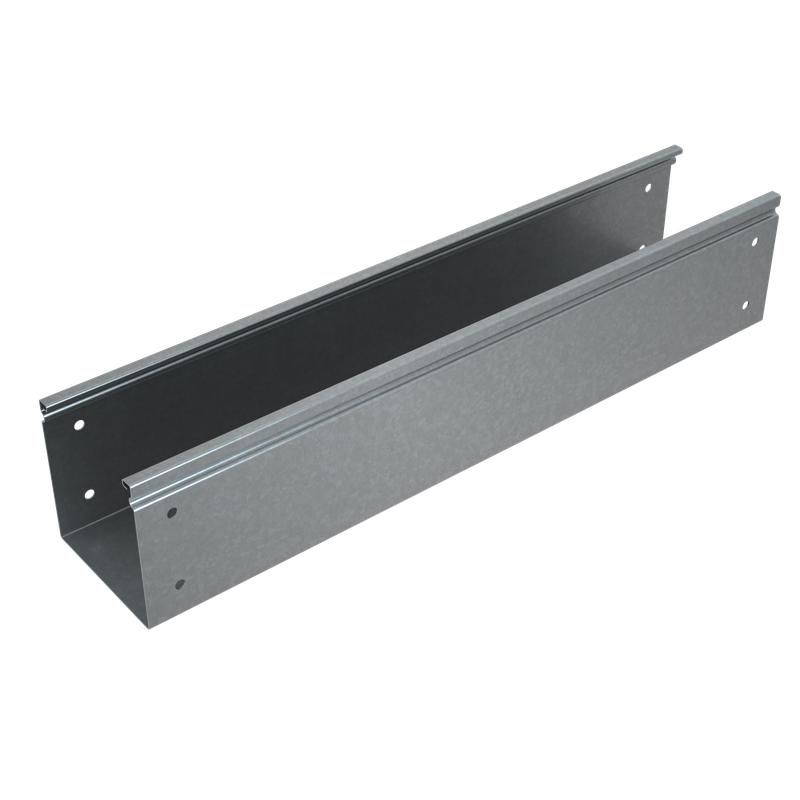

Лоток кабельный листовой неперфорированный Стандарт ПЛЮС LNEplus100-400-1.0-3000 INOX304 Система КМ PL2366

Лоток кабельный листовой неперфорированный 100х400х1.0 L3000 мм INOX304 КМ-профиль серии LNEplus - это прочный, коррозионностойкий элемент для прокладки кабелей в агрессивных средах. Подходит для промышленных объектов, где важна долговечность и безопасность, особенно там, где есть повышенная влажность, химические воздействия или требования к гигиене.

Назначение и область применения

Лоток предназначен для прокладки силовых и контрольных кабелей в условиях, где обычные материалы быстро выходят из строя. Он используется в пищевой и фармацевтической промышленности, на химических производствах, в портовых зонах, на судах и в других местах с высокой влажностью, агрессивными парями или частой мойкой оборудования. Благодаря материалу и герметичному исполнению, лоток сохраняет целостность даже при постоянном контакте с водой, маслами, щелочами и кислотами.

Технические характеристики

• Материал: нержавеющая сталь AISI 304 - устойчива к коррозии, окислению и высоким температурам до +800 C
• Форма: листовой, неперфорированный - обеспечивает плотную защиту кабелей от пыли, влаги и механических повреждений
• Размеры: ширина 400 мм, высота борта 100 мм, длина 3000 мм
• Толщина стенки: 1,0 мм - достаточна для жесткости при нагрузках, но не создаёт избыточного веса
• Полезное сечение: 39 122 мм2 - позволяет разместить значительный объем кабелей без перегрузки
• Цвет: серый - естественный цвет нержавеющей стали после термической обработки
• Огнестойкость: да - соответствует требованиям к негорючим системам прокладки
• Покрытие: необработанная поверхность - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Лоток монтируется с помощью соединительных пластин, которые обеспечивают надёжное стыкование секций без зазоров. Конструкция с завальцованными краями бортов (на 180°) предотвращает зацепление и повреждение изоляции кабелей при протяжке. Лоток совместим с крышками серии LNEplus - они закрываются сверху и дополнительно защищают от внешних загрязнений. Установка возможна на вертикальные и горизонтальные опоры, в том числе с использованием кронштейнов и подвесок, рассчитанных на массу заполненного лотка. Монтаж допускается как внутри помещений, так и на открытых участках.

Безопасность и стандарты

Лоток изготовлен в соответствии с требованиями ГОСТ 15150-69 (климатическое исполнение для агрессивных сред). Нержавеющая сталь AISI 304 соответствует международным нормам для пищевых и медтехнических применений. Отсутствие покрытия исключает риск выделения токсичных веществ при нагреве или контакте с продуктами питания. Продукт не содержит компонентов, запрещённых в ЕС и РФ для использования в сферах с прямыми контактами с продукцией.

Преимущества

• Высокая стойкость к коррозии - срок службы более 25 лет в агрессивных средах
• Гладкая внутренняя поверхность - минимизация трения при прокладке кабелей
• Завальцованные края - безопасность для изоляции кабелей, отсутствие острых кромок
• Огнестойкость - не поддерживает горение, не выделяет токсичных газов при нагреве
• Простота обслуживания - легко моется, не впитывает грязь, подходит для CIP-систем

Ограничения применения

Лоток не предназначен для установки в условиях постоянного механического удара или давления выше 500 Н/м² - он не является несущей конструкцией. Не следует использовать в средах с концентрацией хлоридов выше 200 ppm (например, в морской воде без дополнительной промывки) - возможна точечная коррозия. Также не рекомендуется применять в качестве основания для тяжёлых трубопроводов или оборудования, которое передаёт вибрацию - требуется отдельная система крепления.

Примеры использования

• Прокладка кабелей управления в цехах по производству молочных продуктов
• Кабельные трассы в лабораториях фармацевтики с регулярной дезинфекцией
• Электроснабжение насосных станций на причалах и в портах
• Системы автоматизации на химических заводах, работающих с кислотами и щелочами
• Подземные кабельные каналы в зонах с высоким уровнем грунтовых вод

Практические советы

• Учитывайте посадочные размеры: ширина 400 мм требует свободного пространства не менее 450 мм между препятствиями
• Для длинных трасс используйте компенсационные участки через каждые 15–20 метров - металл расширяется при нагреве
• Обязательно применяйте крышки серии LNEplus - без них снижается степень защиты IP-класса
• Перед монтажом проверьте плоскость базовой поверхности - неровности вызывают напряжение в стыках
• При необходимости резки - используйте алмазные диски или ножницы по металлу; после резки зачистите кромки, чтобы не образовалась микротрещина
