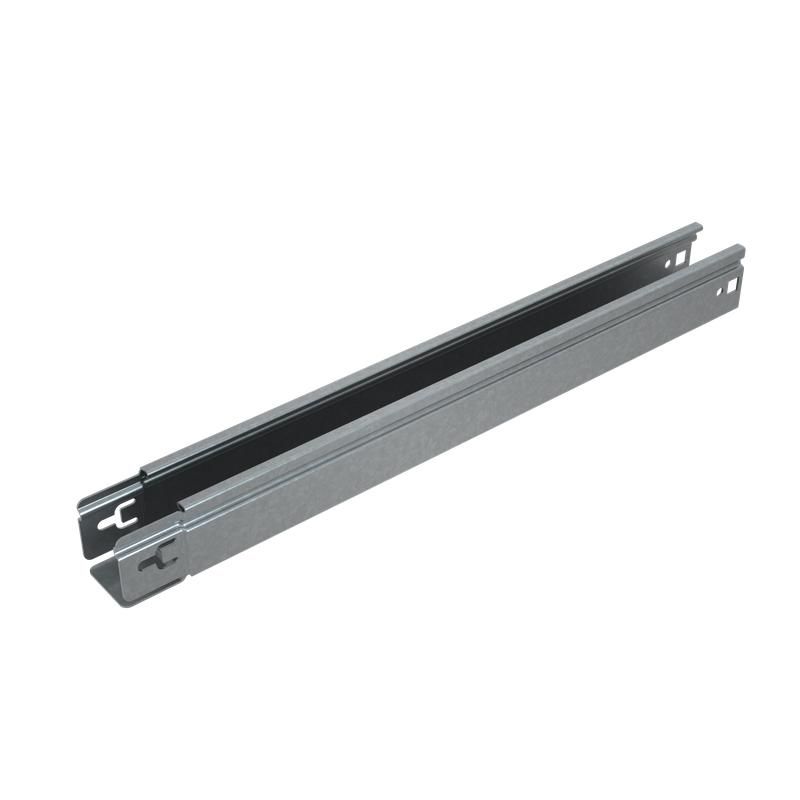

Лоток кабельный листовой LNplus 50x50 0.8мм INOX304 Система КМ PL13083

Лоток кабельный листовой неперфорированный 50х50х0.8 L3000 мм INOX304 серии ПЛЮС (LNplus50-50-0.8-3000, КМ-профиль) предназначен для прокладки кабелей в агрессивных средах, где важна долговечность, чистота и безопасность. Этот элемент серии ПЛЮС сочетает прочность нержавеющей стали, герметичность и удобство сборки, подходя для сложных условий эксплуатации.

Назначение и область применения

Лоток LNplus50-50-0.8-3000, КМ-профиль используется там, где требуется защищённая, легко очищаемая и коррозионностойкая кабельная трасса. Применяется в пищевой и фармацевтической промышленности, на химических производствах, в морских портах, на береговых объектах и других местах с повышенной влажностью, агрессивными парями или частой мойкой оборудования.

Технические характеристики

• Материал: нержавеющая сталь AISI 304 - устойчива к коррозии, кислотам, щелочам и высоким температурам
• Форма: листовой, неперфорированный - обеспечивает полную герметичность внутри канала
• Размеры: 50×50 мм (высота × ширина), длина 3000 мм
• Толщина стенки: 0,8 мм - достаточна для жёсткости при минимальном весе
• Полезное сечение: 2101 мм2 - позволяет разместить значительный объём кабелей
• Цвет: серый - естественный цвет необработанной нержавейки
• Покрытие: необработанное - поверхность не имеет антикоррозийного или декоративного слоя
• Огнестойкость: да - материал не горит и сохраняет форму при воздействии открытого пламени

Совместимость и монтаж

Лоток LNplus50-50-0.8-3000, КМ-профиль оснащён интегрированными лепестками для быстрой стыковки с другими элементами серии ПЛЮС. Соединение происходит без дополнительных болтов или крепёжных деталей - достаточно совместить края и зафиксировать легким нажатием. Лоток совместим с крышками той же серии для закрытия верхней части трассы. Установка возможна на кронштейны, подвесы или крепления к стенам/потолкам. Рекомендуется соблюдать шаг опор не более 1,5 метра при равномерной нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим факторам. Материал AISI 304 подтверждает соответствие нормам для контакта с продуктами питания и медоборудованием. Неперфорированная конструкция предотвращает попадание пыли, влаги и сторонних предметов внутрь лотка, снижая риск замыканий.

Особенности конструкции

Края бортов лотка завальцованны на 180 градусов - это исключает острые кромки, которые могли бы повредить изоляцию кабелей при прокладке. Такая форма также увеличивает жёсткость профиля без усиления толщины металла. Отсутствие перфорации делает лоток идеальным для помещений с требованием к гигиене - его можно мыть напрямую водой под давлением.

Преимущества

• Высокая коррозионная стойкость благодаря AISI 304 - срок службы до 20+ лет даже в морском воздухе
• Герметичность - не нуждаются в дополнительных уплотнителях
• Быстрая сборка - минимум инструментов, нет необходимости сверлить или резать
• Удобство обслуживания - легко открывается, чистится, проверяется состояние кабелей
• Огнестойкость - не распространяет горение, не выделяет токсичных веществ при нагреве

Ограничения применения

Лоток LNplus50-50-0.8-3000, КМ-профиль не предназначен для установки в условиях постоянного механического удара или сильного динамического воздействия - он не является несущей конструкцией. Также не следует применять в средах с концентрированными кислотами (например, азотной или соляной) - хотя AISI 304 устойчив ко многим агрессивным веществам, есть пределы. Не используйте без крышек в помещениях с активным движением людей или оборудованием - возможно попадание посторонних предметов.

Примеры использования

• Кабельные трассы в цехах по производству молочных продуктов - где необходима регулярная мойка водой и паром
• Прокладка силовых и сигнальных кабелей в лабораториях фармацевтики
• Электроснабжение насосных станций на причалах - защита от солёного тумана и влаги
• Трассировка проводов в системах вентиляции и кондиционирования в больницах

Практические советы

• Перед монтажом проверьте, чтобы все лотки одной трассы были одного типа - смешивание с другими сериями может нарушить герметичность соединений
• Для длинных участков (>10 м) предусмотрите компенсационные зазоры между лотками - металл расширяется при нагреве
• При использовании крышек выбирайте те же модели серии ПЛЮС - они точно совпадают по форме и креплению
• Не применяйте для прокладки кабелей с внешним диаметром больше 80% от полезного сечения - это затруднит последующее обслуживание
• При резке лотка (если необходимо) используйте ножницы по металлу - после реза зачистите кромки, чтобы не было острых краёв
