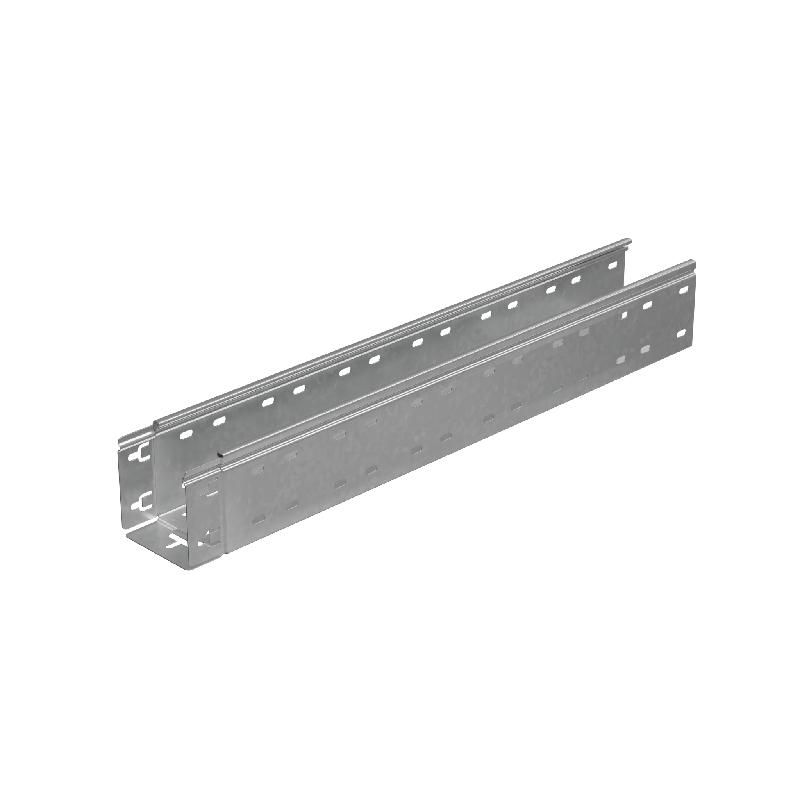

Лоток кабельный перфорированный LPplus100-100-1.5-6000 100x100 мм Система КМ PL4864

Лоток кабельный листовой перфорированный 100x100x6000 сталь 1.5мм от СИСТЕМА КМ (арт. pl4864) предназначен для прокладки кабельных трасс в помещениях с умеренной влажностью. Его перфорированная конструкция обеспечивает вентиляцию, а оцинкованная сталь защищает от коррозии - идеально для стационарных систем управления и распределения энергии.

Назначение и область применения

Лоток кабельный листовой перфорированный 100x100x6000 сталь 1.5мм применяется для прокладки силовых, сигнальных и коммуникационных кабелей внутри зданий. Подходит для офисов, производственных цехов, телекоммуникационных пунктов и объектов ЖКХ. Использование в условиях повышенной влажности, на улице или в агрессивных средах (например, химических производствах) не рекомендуется.

Технические характеристики

• Размеры: 100 мм (высота борта) × 100 мм (ширина) × 6000 мм (длина)
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 1,5 мм
• Перфорация: равномерные отверстия по всей поверхности дна и бортов
• Края бортов: завальцованные на 180° - без острых кромок
• Стандарт соответствия: ГОСТ 15150-69 (класс умеренного климата)

Совместимость и монтаж

Лоток кабельный листовой перфорированный 100x100x6000 сталь 1.5мм имеет подготовленные торцы - они обеспечивают плотную и точную стыковку между секциями без дополнительных фитингов. Монтаж осуществляется на кронштейны, подвесы или крепления к стенам/потолкам с шагом до 1,5 метра. Для соединения длинных участков достаточно совместить края и закрепить саморезами или болтами. Установка крышек (продается отдельно) обязательна при наличии доступа посторонних лиц или риске попадания пыли/влаги.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу умеренного климата. Оцинкованное покрытие снижает риск электрохимической коррозии. Завальцованные края исключают порезы кабелей и травмы персонала при работе. Применение в условиях с температурой ниже -40 C или выше +50 C требует дополнительного анализа условий эксплуатации.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм и технологии оцинкования Сендзимира
• Перфорация позволяет легко прокладывать кабели через борта и обеспечивает естественную вентиляцию
• Завальцованные края - безопасность при монтаже и долговечность изоляции кабелей
• Готовые концы секций ускоряют сборку трассы - не нужны дополнительные переходники
• Поддерживает использование стандартных крышек и крепежей от СИСТЕМА КМ

Ограничения применения

• Не предназначена для открытых площадок, дождевых зон или подземной прокладки
• Не выдерживает постоянный контакт с кислотами, щелочами, соленым воздухом
• Не рекомендуется использовать в помещениях с влажностью выше 80% без принудительной вентиляции
• Максимальная нагрузка - до 15 кг/м; превышение вызывает прогиб и деформацию

Примеры использования

• Прокладка кабелей питания и управления на производственных линиях
• Распределение сетей Ethernet и видеонаблюдения в офисных комплексах
• Укладка кабелей в серверных и телекоммуникационных шкафах
• Обустройство трасс в административных и медицинских учреждениях

Практические советы

• При проектировании трассы учитывайте радиус изгиба - минимальный радиус для этого лотка составляет 150 мм
• Для удобства прокладки кабелей используйте крышки (совместимы с артикулом pl4864)
• При необходимости удлинения - стыкуйте секции точно по краям, чтобы избежать провисания
• Проверьте посадочные места креплений перед установкой - они должны соответствовать толщине материала (1,5 мм)
• Храните лоток в сухом месте до монтажа - даже оцинкованная сталь может начать окисляться при длительном контакте с влагой
