Лоток перфорированный 50х150х1,5 L5000 мм Быстрый монтаж ПЛЮС - PL11039 КМ-Профиль

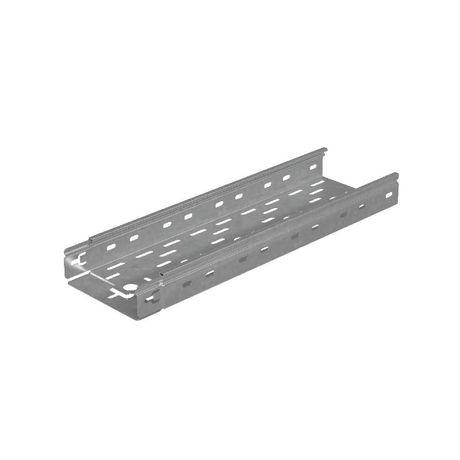

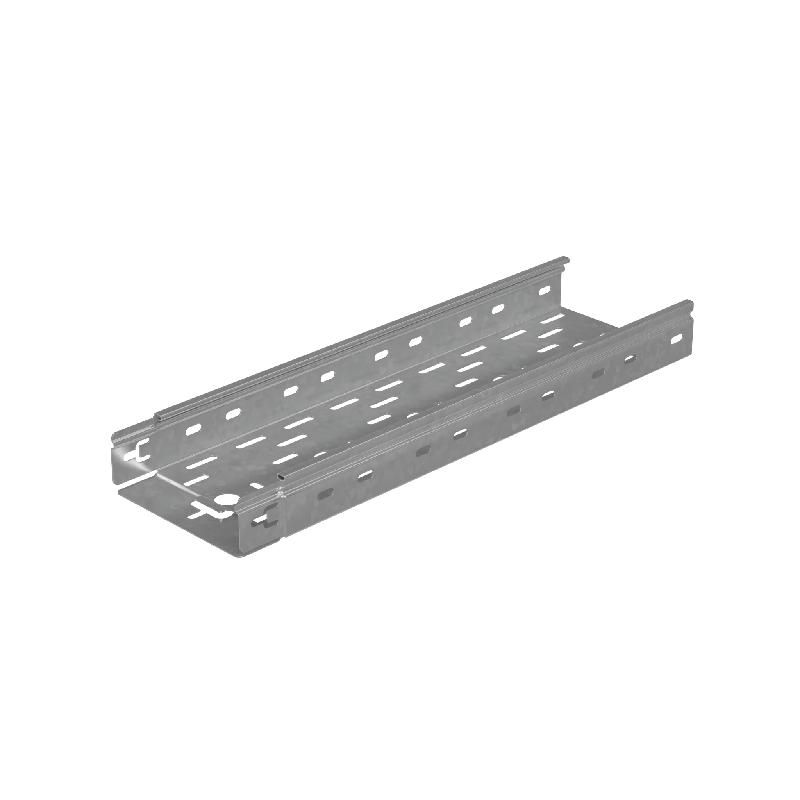

Лоток листовой перфорированный 150х50 L5000 сталь 1.5мм КМ — это готовая металлическая конструкция для прокладки кабельных трасс в помещениях. Выполнен из оцинкованной стали, имеет перфорацию для снижения веса и улучшения вентиляции, а также завальцованные края для безопасности кабелей. Подходит для систем управления, автоматизации и распределения электроэнергии. Артикул pl11039, бренд СИСТЕМА КМ.

Назначение и область применения

Лоток листовой перфорированный 150х50 L5000 сталь 1.5мм КМ предназначен для прокладки силовых, сигнальных и коммуникационных кабелей внутри зданий. Используется там, где требуется надёжная, но легкая и доступная система кабельного канала — например, в офисах, производственных цехах, серверных, телекоммуникационных пунктах и на объектах с невысокой влажностью.

Технические характеристики

• Размеры: ширина 150 мм, высота борта 50 мм, длина 5000 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Толщина стенки: 1,5 мм
• Перфорация: равномерные отверстия по всей поверхности дна
• Края бортов: завальцованы на 180° для защиты кабелей от зацепов
• Стандарт климатического исполнения: УХЛ4 по ГОСТ 15150-69 (сухие и слабоагрессивные среды)

Совместимость и монтаж

Лоток листовой перфорированный 150х50 L5000 сталь 1.5мм КМ совместим с крышками серии “PLUS” — они обеспечивают герметичность и защиту от внешних воздействий. Концы секций уже подготовлены для быстрой стыковки: достаточно соединить две части друг с другом без дополнительной обработки. Монтаж осуществляется на кронштейны, подвесы или крепления к стене/потолку с шагом до 1,5 метра. Для фиксации используются саморезы или болты с гайками, подходящие по толщине материала.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ4. Оцинкование по Сендзимиру гарантирует долговечную антикоррозийную защиту. Завальцованные края исключают риск порезов кабелей при прокладке. Применение крышек серии “PLUS” дополнительно повышает безопасность при обслуживании и ремонте.

Преимущества

• Перфорация снижает массу лотка и улучшает теплоотвод — кабели меньше нагреваются
• Завальцованные края защищают изоляцию проводов от повреждений
• Готовые концы секций ускоряют сборку трассы — не требуют резки или сверления
• Цинковое покрытие устойчиво к коррозии в условиях сухих помещений
• Удобство для модификации: можно легко вырезать участки под ответвления

Ограничения применения

Не применяйте Лоток листовой перфорированный 150х50 L5000 сталь 1.5мм КМ в условиях повышенной влажности, на улице, в агрессивных средах (например, химических цехах, подземных коллекторах, вблизи морского побережья). Также не рекомендуется использовать без крышек в местах с возможным попаданием пыли, воды или посторонних предметов. Недопустимо применение в качестве несущего элемента для тяжёлых нагрузок — он рассчитан только на собственный вес кабелей.

Примеры использования

• Прокладка кабелей питания и управления на производственных линиях
• Кабельные трассы в серверных и телеком-комнаты
• Распределение сигналов в офисных зданиях (LAN, телефония, CCTV)
• Электрооборудование в складских и административных помещениях

Практические советы

• При проектировании трассы учтите, что максимальный шаг опор — 1,5 м; при больших расстояниях возможен прогиб
• Для удобства сборки начинайте монтаж с одного конца и последовательно стыкуйте секции
• Обязательно используйте крышки серии “PLUS”, особенно если есть риск случайного контакта с кабелями
• При необходимости резки — используйте ножницы по металлу или углошлифовальную машину с диском для резки стали; после резки удалите острые кромки
• Артикул pl11039 — проверьте наличие этого номера при заказе, чтобы получить именно этот тип лотка от СИСТЕМА КМ
