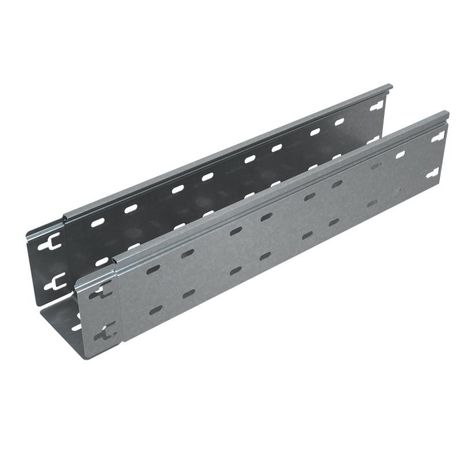

Лоток кабельный перфорированный LPplus 100x300x1.0 L3000 INOX304 Система КМ PL12966

Лоток перфорированный листовой 100х300х1.0 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LPplus100-300-1.0-3000) предназначен для прокладки кабельных трасс в агрессивных и влажных средах. Выполнен из нержавеющей стали AISI 304, отличается быстрой сборкой за счет перфорированных соединителей и повышенной прочностью благодаря заводскому усилению профиля.

Назначение и область применения

Лоток перфорированный листовой 100х300х1.0 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LPplus100-300-1.0-3000) применяется для прокладки силовых и слаботочных кабелей там, где важны corrosion resistance, чистота и долговечность. Подходит для установки внутри помещений и на открытых участках, в условиях повышенной влажности, воздействия моющих средств, солевых туманов и химикатов.

• Пищевая и фармацевтическая промышленность - мойка оборудования, требование к гигиеничности
• Химические производства - контакт с агрессивными средами
• Морские порты и прибрежные объекты - соленый воздух, коррозия
• Объекты с частой дезинфекцией - больницы, лаборатории, цеха с Clean Room

Технические характеристики

• Материал: Нержавеющая сталь AISI 304 - устойчива к окислению, не выделяет вредных веществ, сохраняет прочность до +800 C
• Толщина стенки: 1 мм - оптимальный баланс между жесткостью и массой
• Размеры: 100×300 мм (высота × ширина), длина 3000 мм
• Полезное сечение: 29 222 мм2 - площадь для прокладки кабелей без перегрузки
• Перфорация: Боковые стенки и основание перфорированы - снижает вес, улучшает теплоотвод и доступ для кабелей
• Завальцовка кромок: 180° - предотвращает порезы кабелей при монтаже и обслуживании
• Подформовка: Усиление профиля - увеличивает нагрузочную способность без добавления толщины
• Огнестойкость: Да - материал не горит, не поддерживает пламя
• Покрытие: Необработанная поверхность - не требует дополнительного антикоррозийного слоя, легко моется
• Цвет: Серый - естественный цвет нержавеющей стали

Совместимость и монтаж

Лоток перфорированный листовой 100х300х1.0 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LPplus100-300-1.0-3000) оснащен системой быстрой стыковки через перфорацию. Концы секций подготовлены для соединения без сварки - достаточно совместить края и закрепить болтовыми соединениями или специальными замками (не входят в комплект).

• Монтажная перфорация позволяет крепить лоток к стенам, потолкам и несущим конструкциям стандартными кронштейнами
• Высота борта 100 мм обеспечивает надежное удержание кабелей даже при вертикальной прокладке
• Для герметичности и защиты от внешних воздействий рекомендуется использовать крышки (приобретаются отдельно)
• Стыковка секций возможна в прямом направлении - углы и переходы требуют дополнительных деталей серии ПЛЮС

Безопасность и стандарты

Лоток перфорированный листовой 100х300х1.0 L3000 мм INOX304 КМ-профиль, серия ПЛЮС (LPplus100-300-1.0-3000) соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим факторам. Материал AISI 304 подтвержден на соответствие нормам пищевой безопасности и экологической чистоты. Продукт не содержит токсичных покрытий, безопасен для использования в медицинских учреждениях.

Преимущества

• Устойчивость к коррозии - срок службы более 25 лет в агрессивных средах
• Быстрая сборка - отсутствие сварки экономит время и снижает риск деформации
• Отличная вентиляция - перфорация предотвращает перегрев кабелей
• Простота обслуживания - можно легко открывать, проверять и менять кабели без демонтажа всей трассы
• Экономия веса - перфорация снижает массу на 30–40% по сравнению с сплошными лотками

Ограничения применения

• Не предназначена для прокладки в местах с постоянным механическим ударным воздействием - например, рядом с работающими станками без дополнительной защиты
• Не следует применять в средах с концентрацией хлора выше 200 ppm - возможна точечная коррозия
• При использовании в холодном климате (ниже -40 C) требуется проверка на хрупкость - хотя AISI 304 сохраняет пластичность, тонкий металл (1 мм) может деформироваться при сильных нагрузках
• Без крышек не обеспечивает IP-защиту - для запыленных или влажных зон обязательно использование крышек

Примеры использования

• Кабельная трасса в цехе по производству молока - лоток регулярно моется паром, не ржавеет
• Прокладка сигнальных кабелей в морском терминале - выдерживает солевые брызги и перепады температур
• Трасса в операционной - легка в очистке, не собирает пыль, не выделяет частицы
• Кабельный канал в химическом реакторном отделении - устойчив к щелочам и растворителям

Практические советы

• При расчете нагрузки учитывайте, что максимальная равномерная нагрузка на 3-метровый лоток - около 15 кг/м. Для большего веса используйте дополнительные точки крепления каждые 1,5 м
• При монтаже вдоль стен - расстояние от стены до края лотка минимум 50 мм для удобства доступа
• Соединяйте секции только встык - не допускайте перекосов, чтобы не возникла нагрузка на кабели
• Для длинных трасс (>15 м) предусмотрите компенсационные участки - нержавеющая сталь имеет коэффициент теплового расширения, который при перепадах температур может вызвать прогиб
• Выбирайте крышки того же материала (AISI 304) - это гарантирует одинаковый срок службы и эстетику
