Лоток неперфорированный 100х100х3000х0,7мм | 35101 DKC ДКС

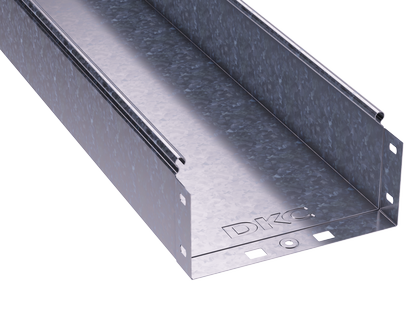

Лоток кабельный листовой неперфорированный 100х100 L3000 сталь 0.7мм от бренда DKC (ДКС) - это прочный, оцинкованный элемент для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Артикул 35101 относится к серии S5 Combitech и обеспечивает надежную фиксацию проводов без перфорации, сохраняя целостность изоляции.

Назначение и область применения

Лоток кабельный листовой неперфорированный 100х100 L3000 сталь 0.7мм предназначен для прокладки кабелей в условиях, где важна механическая защита и герметичность. Подходит для использования внутри зданий, в производственных цехах, на объектах энергетики, транспорта и связи. Может применяться на открытом воздухе благодаря защите от коррозии и огнестойкости. Установка возможна на стенах, потолках, в каналах и на опорах.

Технические характеристики

• Форма: прямоугольный листовой лоток, неперфорированный
• Габариты: 100×100 мм, длина 3000 мм
• Материал: сталь с толщиной стенки 0,7 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, адгезионное покрытие цинком
• Полезное сечение: 9800 мм2 - позволяет прокладывать значительное количество кабелей
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый
• Исполнение: без разъема - требует дополнительных комплектующих для соединений

Совместимость и монтаж

Лоток кабельный листовой неперфорированный 100х100 L3000 сталь 0.7мм совместим с другими элементами серии S5 Combitech. Соединение осуществляется по принципу «мама-папа» - выступы одного лотка входят в углубления другого, формируя непрерывный контур без дополнительных болтов. Для герметизации рекомендуется использовать крышку и уплотнители, обеспечивающие степень защиты IP44. Крепление выполняется на кронштейны, хомуты или крепежные профили. Учитывайте посадочные размеры: внутренняя ширина 100 мм, высота 100 мм - не подходят для кабелей с внешним диаметром более 80–85 мм без предварительного расчета заполнения.

Безопасность и стандарты

Лоток соответствует требованиям пожарной безопасности: не распространяет пламя, не выделяет токсичных газов при нагреве. Оцинкованное покрытие по методу Сендзимира гарантирует долговечность в агрессивных средах. Продукция изготовлена в соответствии с ГОСТ Р 50571.15 и нормативами для систем кабельных путей. Сертифицирована для использования в промышленных и коммерческих объектах.

Преимущества

• Высокая несущая способность - за счет подформовки (гибких ребер жесткости) нагрузка на лоток возрастает до 54% по сравнению с обычными аналогами
• Защита от коррозии - холодное цинкование по методу Сендзимира обеспечивает равномерное, плотное покрытие, устойчивое к сколам и царапинам
• Экономия времени монтажа - система «мама-папа» исключает необходимость сверления и крепления болтами
• Щадящий контакт с кабелем - гладкая поверхность без острых кромок снижает риск повреждения изоляции
• Поддержка проектного ассортимента - совместим с каталогом DKC, легко дополняется крышками, уголками, тройниками

Ограничения применения

• Не предназначены для постоянного погружения в воду - даже с крышкой максимальная защита IP44 не обеспечивает герметичность при затоплении
• Требуют установки с использованием комплектующих (крышка, уплотнители, крепеж) для достижения заявленной степени защиты
• Не подходят для мест с частыми ударными нагрузками - например, рядом с движущимися механизмами без дополнительной защиты
• При монтаже на длинных участках (>10 м) требуется учет теплового расширения - необходимо оставлять технологические зазоры между секциями

Примеры использования

• Прокладка силовых кабелей в цехах металлургических заводов
• Кабельные пути в серверных помещениях и распределительных щитах
• Наружные трассы для кабелей связи на железнодорожных станциях
• Прокладка в тоннелях, эстакадах, подземных переходах с контролируемой влажностью
• Объекты ЖКХ - лифты, насосные станции, системы вентиляции

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одной партии - цвет и толщина покрытия должны совпадать
• При необходимости герметизации используйте только оригинальные крышки и уплотнители от DKC - сторонние детали могут не обеспечить IP44
• Заполнение лотка не должно превышать 60–70% от полезного сечения (9800 мм2) - это обеспечит теплоотвод и удобство обслуживания
• При прокладке вблизи источников тепла (печи, трубопроводы) соблюдайте минимальный зазор 150 мм
• Артикул 35101 - базовая единица; для изменения направления используйте углы 90°, тройники и переходники из серии S5 Combitech
