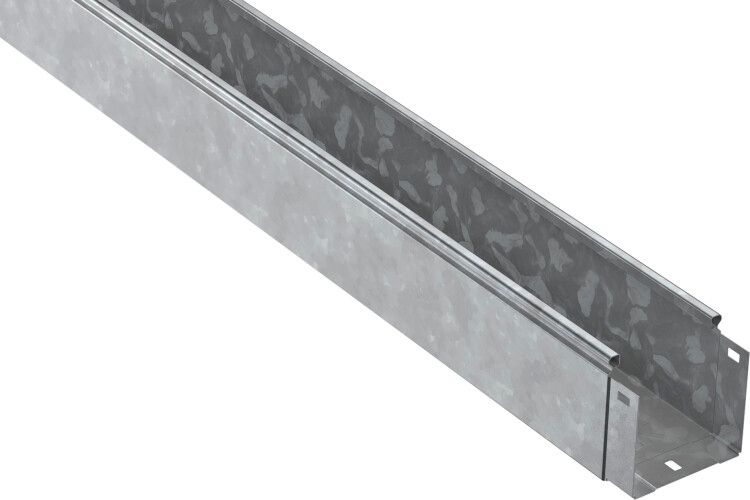

Лоток неперфорированный 100х100х3000х0,7мм горячеоцинкованный | CLN10-100-100-3-M-HDZ IEK

Лоток неперфорированный 100х100х3000мм сталь горячеоцинкованная HDZ от бренда IEK - это надежный элемент кабельной системы для прокладки силовых и слаботочных кабелей в условиях повышенной влажности, на улице под навесом или внутри зданий. Артикул cln10-100-100-3-m-hdz рассчитан на долгую службу - до 20 лет - благодаря прочному горячеоцинкованному покрытию и жесткой конструкции.

Назначение и область применения

Лоток неперфорированный 100х100х3000мм сталь горячеоцинкованная HDZ используется для прокладки кабелей в кабельных трассах, где важна механическая защита и герметичность. Подходит для внутренней и наружной установки - в том числе в помещениях с высокой влажностью, на открытых площадках под навесом, в промышленных цехах, офисах, торговых центрах и на транспорте. Благодаря отсутствию перфорации исключается попадание пыли, влаги и посторонних предметов внутрь. Для полной защиты рекомендуется использовать вместе с крышкой (продается отдельно).

Технические характеристики

• Размеры: 100×100×3000 мм - удобны для компактной прокладки кабелей в ограниченном пространстве;
• Материал: сталь холоднокатаная, толщиной 0,7 мм - обеспечивает достаточную жесткость при минимальном весе;
• Покрытие: горячее цинкование (HDZ) - защищает от коррозии даже при контакте с влагой и химически активными средами;
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных фитингов;
• Огнестойкость: да - соответствует требованиям пожарной безопасности;
• NATO-отверстия: есть - обеспечивают возможность крепления к стенам, потолкам и другим поверхностям стандартными болтами;
• Цвет: серый - не требует окраски после монтажа;
• Срок службы: 20 лет - при соблюдении условий эксплуатации;
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011, ГОСТ Р 52868-2021.

Совместимость и монтаж

Лоток неперфорированный 100х100х3000мм сталь горячеоцинкованная HDZ совместим с другими элементами кабельной системы IEK ESCA: углы, повороты, переходники и крышки того же размера. Интегрированный соединитель позволяет быстро стыковать лотки между собой - достаточно совместить кромки и закрепить саморезами через NATO-отверстия. Крепление осуществляется на кронштейны, анкерные болты или шпильки с шагом не более 1,5 метра. Установка возможна на вертикальные и горизонтальные поверхности. Крышка продается отдельно - её необходимо заказывать дополнительно для создания замкнутой кабельной трассы.

Безопасность и стандарты

Лоток соответствует требованиям ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость изделия подтверждает его безопасность при возгорании - материал не распространяет пламя и не выделяет токсичных веществ при нагреве. Горячее цинкование по ГОСТ 9.307 гарантирует долговечность и экологическую безопасность покрытия.

Преимущества

• Высокая коррозионная стойкость - особенно актуально для влажных и агрессивных сред;
• Жесткая конструкция - не деформируется под нагрузкой кабелей;
• Удобство сборки - интегрированный соединитель снижает время монтажа;
• Поддержка стандарта NATO - универсальное крепление с любыми типами кронштейнов;
• Совместимость с широким спектром аксессуаров IEK ESCA - можно строить сложные трассы без сторонних деталей.

Ограничения применения

Не предназначена для постоянного погружения в воду - хотя покрытие защищает от влаги, лоток не является водоупорным контейнером. Не следует использовать в местах с частыми ударными нагрузками или вибрацией выше нормы - риск деформации тонкостенной стали. Также не рекомендуется применять в средах с агрессивными химикатами (например, концентрированными кислотами или щелочами), которые могут разрушить цинковое покрытие. Крышка обязательна для защиты от пыли и влаги - без неё лоток теряет часть своих функциональных качеств.

Примеры использования

• Прокладка силовых кабелей в цехах заводов с высокой влажностью;
• Кабельные трассы в административных зданиях, где требуется эстетика и минимизация доступа к проводам;
• Наружные участки трасс под навесом - например, кабели освещения на парковке;
• Слаботочные сети (LAN, CCTV, сигнализация) в больницах и школах - где важна целостность и безопасность;
• Объекты розничной торговли - для организации кабельных каналов в торговых залах и складских помещениях.

Практические советы

• Перед монтажом проверьте, что внутренний профиль лотка не имеет деформаций - это влияет на плотность соединения;
• При прокладке длинных трасс используйте компенсационные участки - температурные колебания могут вызвать удлинение металла;
• Для крепления используйте болты M6–M8 - они оптимально подходят под NATO-отверстия;
• Заказывайте крышку (артикул зависит от модели) сразу с лотком - это сэкономит время и избежит несовпадения цвета и партии;
• При работе в агрессивной среде (например, на химзаводе) убедитесь, что уровень pH и наличие солей не превышают допустимые значения для оцинкованной стали.
