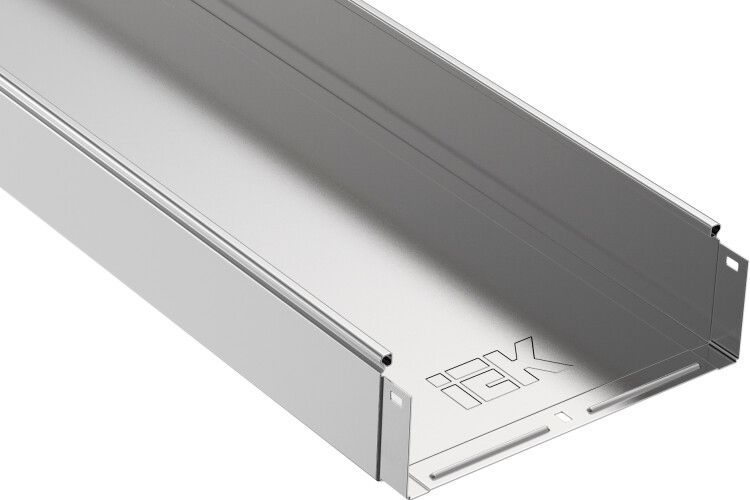

Лоток неперфорированный 300х100 L3000 сталь 1.2мм ИЭК CLN10-100-300-120-3 IEK

Лоток неперфорированный 100х300х3000-1.2 мм сталь от бренда IEK - это надежный элемент кабеленесущей системы для прокладки силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул cln10-100-300-120-3 выполнен из оцинкованной стали с интегрированным соединителем и рассчитан на срок службы до 20 лет.

Назначение и область применения

Лоток неперфорированный 100х300х3000-1.2 мм сталь используется для прокладки и защиты кабелей в кабельных трассах. Подходит для внутренней и наружной установки - в производственных цехах, офисах, торговых центрах, на объектах ЖКХ и транспорта. Благодаря оцинкованному покрытию и высокой прочности применяется в условиях повышенной влажности, пыли и перепадов температур. Для полной защиты рекомендуется использовать вместе с крышкой (продается отдельно).

Технические характеристики

• Размеры: ширина 100 мм, глубина 300 мм, длина 3000 мм
• Материал: холоднокатаная сталь
• Толщина стенки: 1.2 мм
• Защитное покрытие: горячее оцинкование по ГОСТ 14918-80
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных фитингов
• Огнестойкость: да - выдерживает воздействие открытого пламени в соответствии с нормами безопасности
• Наличие NATO-отверстий: да - обеспечивают возможность крепления к опорам и несущим конструкциям стандартными болтами M8–M10
• Цвет: серый
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Соответствие стандартам: ГОСТ 14918-80, IEC 61537, ТУ 27.33.13-002-83135016-2017

Совместимость и монтаж

Лоток неперфорированный 100х300х3000-1.2 мм сталь совместим с другими элементами системы ESCA от IEK: углами, переходниками, крестовинами и крышками. Интегрированный соединитель позволяет быстро и точно стыковать лотки друг с другом - достаточно совместить замки и зафиксировать болтами через NATO-отверстия. Крепление осуществляется на кронштейны, потолочные подвесы или стенные крепления. Установка возможна как вертикально, так и горизонтально. Максимальное расстояние между точками крепления - до 2 метров при равномерной нагрузке.

Безопасность и стандарты

Лоток соответствует требованиям безопасности IEC 61537 и ГОСТ 14918-80. Огнестойкость обеспечивается конструкцией и материалом - при возгорании не распространяет пламя и сохраняет целостность в течение времени, достаточного для эвакуации. Оцинкованное покрытие предотвращает коррозию даже при длительном контакте с влагой. Наличие NATO-отверстий гарантирует надежное крепление и исключает риск сползания при вибрациях.

Преимущества

• Высокая механическая прочность благодаря толщине 1.2 мм и технологии проката
• Автоматическое соединение - снижает время монтажа и количество комплектующих
• Устойчивость к коррозии - оцинковка защищает металл даже в агрессивных средах
• Поддержка длинных участков трассы - конструкция рассчитана на большие пролеты без прогиба
• Совместимость с широким спектром аксессуаров IEK - можно формировать любые маршруты

Ограничения применения

• Не предназначена для постоянного погружения в воду - требует наличия навеса или герметичной крышки при наружной установке
• Крышка продается отдельно; без нее лоток не обеспечивает IP-защиту
• Не рекомендуется для использования в местах с химически активными парями (например, в кислотных производствах) - оцинковка может повредиться
• Максимальная нагрузка ограничена массой кабелей - не следует перегружать лоток сверх расчетной плотности заполнения

Примеры использования

• Прокладка силовых кабелей в цехах заводов с частыми мойками оборудования
• Кабельные трассы в административных зданиях - от этажных щитов до рабочих мест
• Наружные трассы под навесом на автостоянках, АЗС, логистических комплексах
• Объекты с повышенной влажностью: тепловые пункты, насосные станции, подвалы
• Системы управления и связи в медицинских учреждениях и школах

Практические советы

• Перед монтажом проверьте, что все лотки одной партии имеют одинаковый цвет и толщину - это важно для эстетики и совпадения соединителей
• При прокладке длинных трасс используйте компенсационные участки - температурные деформации могут вызвать напряжение в стыках
• Для крепления используйте болты класса прочности 8.8 и гроверы - особенно в вибрационных зонах (станки, конвейеры)
• Если требуется герметизация - обязательно закрывайте лоток крышкой, иначе защита от пыли и влаги будет недостаточной
• Артикул cln10-100-300-120-3 подходит для стандартных решений; для нестандартных проектов лучше заказать лотки с усиленными ребрами жесткости
