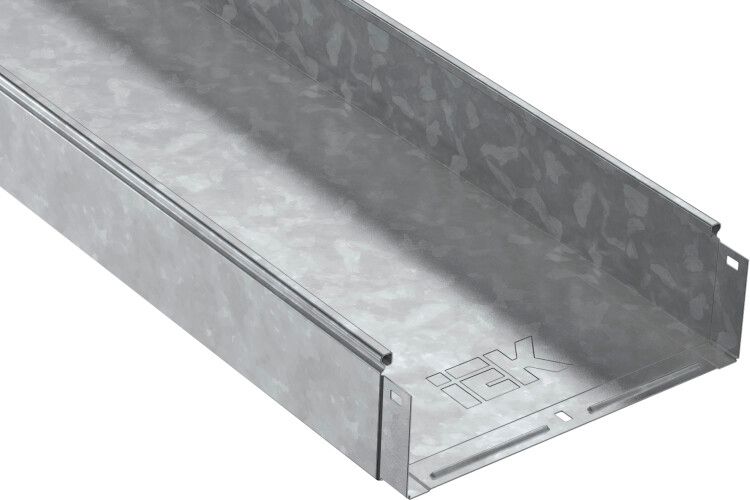

Лоток неперфорированный 300х100х3000х1,0мм горячеоцинкованный | CLN10-100-300-3-M-HDZ IEK

Лоток листовой неперфорированный 100х300х3000 мм горячеоцинкованный HDZ от IEK - это прочный элемент кабеленесущей системы, предназначенный для прокладки и защиты кабелей в промышленных, коммерческих и наружных условиях. Благодаря горячего цинкованию и высокой огнестойкости, этот лоток обеспечивает долговечность даже в агрессивных средах. Артикул cln10-100-300-3-m-hdz входит в серию ESCA и соответствует российским нормативам.

Назначение и область применения

Лоток листовой неперфорированный 100х300х3000 мм горячеоцинкованный HDZ используется для укладки силовых и слаботочных кабелей в кабельных трассах. Подходит для внутренней и наружной прокладки - в том числе под навесом, на открытых площадках и в помещениях с повышенной влажностью. Применяется в промышленных цехах, жилых комплексах, торговых центрах, на транспортных объектах. Для усиления защиты рекомендуется использовать с крышкой (продается отдельно).

Технические характеристики

• Размеры: 100×300×3000 мм (высота × ширина × длина)
• Материал: сталь холоднокатаная, толщиной 1 мм
• Покрытие: горячее цинкование (HDZ) - защита от коррозии по ГОСТ 9.307
• Цвет: серый
• Огнестойкость: да - выдерживает температурные нагрузки без распространения пламени
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011, ГОСТ Р 52868-2021
• Интегрированный разъем - позволяет легко соединять лотки между собой без дополнительных фитингов
• NATO-отверстия - обеспечивают надежное крепление к стенам, потолкам и опорам стандартными болтами M6–M8

Совместимость и монтаж

Лоток листовой неперфорированный 100х300х3000 мм горячеоцинкованный HDZ совместим с другими элементами системы ESCA от IEK: углами, переходниками, креплениями и крышками. Монтаж выполняется с помощью кронштейнов или прямого крепления через NATO-отверстия. Разъемы позволяют состыковывать лотки встык без зазора - это снижает риск застревания кабелей и повышает герметичность. Крышка продается отдельно и фиксируется на бортах лотка без инструментов.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 (безопасность электрооборудования) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость подтверждена испытаниями - материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Горячее цинкование обеспечивает химическую стойкость к атмосферным осадкам и агрессивным средам.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и рифлёному профилю
• Долговечность - защита от коррозии сохраняется даже при повреждении поверхности
• Удобство сборки - интегрированные разъемы исключают необходимость в дополнительных соединителях
• Подходит для любых типов кабелей - от силовых до сетевых и сигнальных
• Совместимость с широким спектром аксессуаров IEK - можно формировать сложные маршруты

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя защищен от влаги, IP-класс не указан, поэтому не заменяет кабельные каналы с герметизацией
• Не рассчитан на механические удары или давление свыше 500 Н/м² - не используйте как рабочую платформу
• Крышка обязательна для защиты от пыли и влаги в открытом воздухе - без неё срок службы снижается
• Запрещено применять в местах с постоянным контактом с открытым огнем или высокими температурами выше +100C

Примеры использования

• Прокладка кабелей питания и управления в цехах с высокой влажностью (например, на пищевых производствах)
• Кабельные трассы в офисных зданиях - под потолком или вдоль стен
• Наружные участки трасс - под навесом, на эстакадах, в парковках
• Объекты розничной торговли - для организации скрытой проводки в торговых залах
• Аксессуары IEK позволяют делать повороты, ответвления и переходы - система масштабируется

Практические советы

• Перед монтажом проверьте, что посадочные отверстия совпадают с шагом креплений - NATO-отверстия стандартизированы, но требуют точного расположения кронштейнов
• При соединении лотков убедитесь, что разъемы плотно защелкнулись - щель более 1 мм увеличивает риск попадания влаги
• Для наружной установки всегда используйте крышку - она предотвращает скапливание воды и пыли внутри
• При необходимости резки - применяйте ножницы по металлу, после чего обработайте срез антикоррозийным составом
• При прокладке большого количества кабелей - не заполняйте лоток более чем на 40% сечения, чтобы обеспечить теплоотвод и удобство обслуживания
