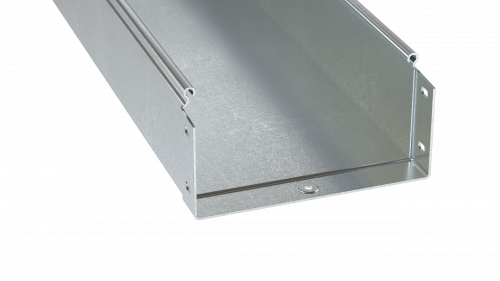

Лоток неперфорированный 100х300х3000, 2,0 мм, цинк-ламельный | SNH30130ZL DKC ДКС ULOC617ZL

Лоток 100х300х3000, 2.0 мм, цинк-ламельный от DKC (ДКС) - усиленная конструкция из нержавеющей стали с цинк-ламельным покрытием для надежной прокладки силовых и управляющих кабелей в помещениях и на открытых площадках. Артикулы snh30130zl и uloc617zl относятся к серии S5 Combitech.

Назначение и область применения

Лоток 100х300х3000, 2.0 мм, цинк-ламельный предназначен для прокладки кабелей в условиях, где важны механическая прочность и долговечность. Подходит для использования внутри зданий - в производственных цехах, распределительных пунктах, серверных - и на открытом воздухе, например, на промышленных объектах, эстакадах, вблизи зданий. Благодаря усиленному исполнению и огнестойкости, используется там, где требуется высокая нагрузочная способность и безопасность при возгорании.

Технические характеристики

• Размеры: высота борта 100 мм, ширина основания 300 мм, длина 3000 мм
• Материал корпуса: нержавеющая сталь
• Толщина стенки: 2,0 мм
• Покрытие: цинк-ламельное - слоистое антикоррозийное покрытие на основе цинка
• Тип: неперфорированный - закрытый профиль без отверстий
• Исполнение: усиленное - повышена жесткость и несущая способность за счет увеличенной толщины металла
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый

Совместимость и монтаж

Лоток 100х300х3000, 2.0 мм, цинк-ламельный совместим со стандартными креплениями серии S5 Combitech: кронштейнами, подвесами и соединителями от DKC. Для сборки используются болтовые или самонарезающие соединения - без сварки. Учитывайте, что длина 3 метра требует опор через каждые 1–1,5 м при максимальной нагрузке. Монтаж возможен как горизонтально, так и вертикально. Цинк-ламельное покрытие не требует дополнительной защиты при установке на открытом воздухе.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: не распространяет пламя и не выделяет токсичных газов при нагреве. Нержавеющая сталь обеспечивает химическую стойкость к агрессивным средам. Цинк-ламельное покрытие снижает риск электрохимической коррозии при контакте с другими металлами. Соответствует ГОСТ Р 50571 и нормам промышленного электромонтажа.

Преимущества

• Высокая жесткость благодаря толщине 2,0 мм - позволяет переносить большие массы кабелей без прогиба
• Цинк-ламельное покрытие устойчиво к коррозии даже при повреждении поверхности - защищает основание из нержавеющей стали
• Огнестойкость делает лоток подходящим для мест с повышенными требованиями к пожарной безопасности
• Неперфорированная форма предотвращает попадание пыли, влаги и мелкого мусора внутрь
• Серый цвет не выцветает на солнце и хорошо сочетается с промышленной инфраструктурой

Ограничения применения

• Не рекомендован для постоянного погружения в воду - хотя покрытие устойчиво к влаге, он не является герметичным каналом
• Не подходит для прокладки кабелей с очень высокими температурами (>90C) - материал не рассчитан на экстремальный тепловой режим
• При использовании в агрессивных химических средах (например, кислоты, щелочи) необходимо проверять совместимость с нержавеющей сталью конкретного класса
• Запрещено использовать как несущую конструкцию для оборудования - только для кабельной прокладки

Примеры использования

• Прокладка силовых кабелей между станками на заводе
• Кабельные трассы в подземных технологических каналах промзоны
• Подводка питания к освещению на территории складского комплекса
• Кабельные лотки в системах автоматизации на нефтеперерабатывающем предприятии
• Обвязка кабелей управления в распределительных пунктах с высокой плотностью проводов

Практические советы

• При монтаже на длинных участках используйте компенсационные элементы - температурные деформации могут вызвать напряжение в стыках
• Перед установкой проверьте радиус изгиба - минимальный радиус для этого лотка составляет 4×высоту борта (400 мм)
• Для соединения двух лотков используйте оригинальные фланцевые соединители серии S5 Combitech - они обеспечивают целостность заземления
• При работе в сырых местах допускается применение термостойких герметиков на стыках, но не заполнять полностью внутренний объем
• Артикулы snh30130zl и uloc617zl взаимозаменяемы - различаются только партиями производства, но имеют одинаковые параметры
