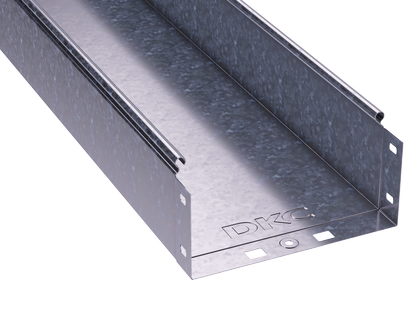

Лоток неперфорированный S5 Combitech 150х100, 3000 мм, 0.7 мм DKC 35102

Лоток листовой неперфорированный 150х100 L3000 сталь 0.7мм от бренда DKC (ДКС) - это прочный элемент кабельной трассы из оцинкованной стали, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Артикул 35102 относится к серии S5 Combitech и обеспечивает надежную защиту проводов за счет жесткой конструкции и возможности комплектации крышками.

Назначение и область применения

Лоток листовой неперфорированный 150х100 L3000 сталь 0.7мм используется для прокладки кабелей в системах распределения электроэнергии и связи. Подходит для внутренней и внешней установки: в производственных цехах, на объектах ЖКХ, в тоннелях, на эстакадах и других зонах с повышенными требованиями к механической защите кабелей. Благодаря огнестойкости и защите от пыли/влаги (до IP44 при использовании крышек) может применяться в условиях с риском возгорания или воздействием атмосферных факторов.

Технические характеристики

• Габариты: ширина 150 мм, высота 100 мм, длина 3000 мм
• Толщина стенки: 0,7 мм
• Материал: сталь оцинкованная, метод горячего цинкования Сендзимира
• Полезное сечение: 14 800 мм2
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и влажности до 98%
• Огнестойкость: да - соответствует нормам пожарной безопасности
• Исполнение: без разъема - требует дополнительного крепления и соединения
• Покрытие: непрерывное холодное цинкование - равномерное, долговечное антикоррозийное покрытие

Совместимость и монтаж

Лоток листовой неперфорированный 150х100 L3000 сталь 0.7мм совместим с другими элементами серии S5 Combitech: крышками, углами, переходниками и крепежом. Соединение между секциями осуществляется по принципу «мама-папа» - фланцевые кромки одной детали плотно входят в выступы следующей, формируя непрерывный контур без дополнительных болтов. Для герметизации рекомендуется использовать уплотнители и крышки, обеспечивающие степень защиты IP44. Крепление к поверхности выполняется с помощью хомутов, кронштейнов или анкеров - в зависимости от типа основания (бетон, металл, дерево).

Безопасность и стандарты

Лоток соответствует требованиям пожарной безопасности: материал не распространяет пламя и не выделяет токсичных газов при нагреве. Оцинковка по методу Сендзимира гарантирует соответствие ГОСТ 14918 и ISO 1461. Климатическое исполнение УХЛ2 позволяет использовать продукцию в регионах с умеренным и холодным климатом. Продукт не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Высокая несущая способность благодаря профилированию - усиленная жесткость на изгиб, увеличивающая нагрузочную способность на 54% по сравнению с обычными лотками
• Защита от коррозии: оцинковка Сендзимира обеспечивает длительный срок службы даже в агрессивной среде
• Экономия времени монтажа: система «мама-папа» исключает необходимость сварки или болтовых соединений
• Щадящая форма: закругленные края предотвращают перегибы и повреждение изоляции кабелей при прокладке
• Поддержка комплексной системы: легко комбинируется с крышками, заглушками и крепежом серии S5 Combitech

Ограничения применения

• Не предназначен для прямого контакта с открытым огнем - хотя огнестойкий, не является противопожарной конструкцией
• Без крышки и уплотнителей не обеспечивает защиту выше IP20 - не следует использовать в местах с постоянным попаданием воды без дополнительной герметизации
• Не рекомендуется для установки в зонах с частыми ударными нагрузками или вибрацией без дополнительного демпфирования
• Длина 3000 мм - при длинных трассах требуется учет прогиба; при превышении рекомендованного шага опор возможен деформация

Примеры использования

• Прокладка силовых кабелей в цехах заводов с высокой запыленностью
• Кабельные трассы наружного освещения на территории предприятия
• Распределение сигналов управления в автоматизированных линиях производства
• Обустройство кабельных каналов в подземных технологических коллекторах
• Монтаж в административных зданиях при замене старой проводки - особенно там, где важна скорость сборки и минимальный уровень шума

Практические советы

• Перед монтажом проверьте, чтобы все срезы были ровными - искривленные края нарушают соединение «мама-папа»
• При прокладке на больших расстояниях используйте опоры через каждые 1–1,5 метра - это минимизирует прогиб при максимальной загрузке
• Для защиты от влаги всегда комплектуйте лоток крышкой и уплотнителем - особенно при наружном монтаже
• Не перегружайте лоток: суммарный объем кабелей не должен превышать 70% от полезного сечения (14 800 мм2)
• Артикул 35102 - часть серии S5 Combitech; для модульного расширения системы выбирайте другие элементы той же серии
• При необходимости резки - используйте ножницы по металлу или диск с алмазным покрытием, после чего обработайте кромки для сохранения целостности цинкового слоя
