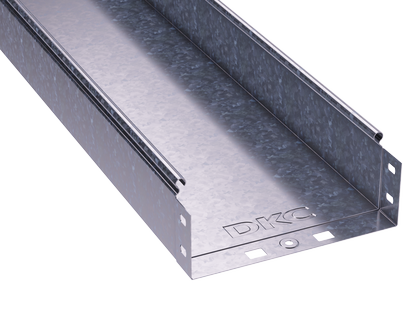

Лоток неперфорированный S5 Combitech 200х80х3000, 0.8 мм DKC 35064

Лоток листовой неперфорированный 200х80 L3000 сталь 0.8мм от бренда DKC (ДКС) - это прочный и надежный элемент кабельной трассы, предназначенный для прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Артикул 35064 относится к серии S5 Combitech и обеспечивает повышенную механическую жесткость за счет профилированного сечения.

Назначение и область применения

Лоток листовой неперфорированный 200х80 L3000 сталь 0.8мм используется для прокладки кабелей в системах распределения электроэнергии и связи. Подходит для установки внутри зданий, в производственных цехах, на эстакадах, в тоннелях и на открытом воздухе. Применяется там, где требуется защита кабелей от механических воздействий, пыли и влаги - например, на заводах, в АЭС, на транспортных терминалах и в объектах ЖКХ.

Технические характеристики

• Габариты: ширина 200 мм, высота 80 мм, длина 3000 мм
• Толщина стенки: 0,8 мм
• Материал: оцинкованная сталь, покрытая методом Сендзимира (непрерывное холодное цинкование)
• Полезное сечение: 15 700 мм2
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и в условиях повышенной влажности
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Исполнение: без разъема - требует дополнительных комплектующих для соединений

Совместимость и монтаж

Лоток листовой неперфорированный 200х80 L3000 сталь 0.8мм совместим с другими элементами серии S5 Combitech: крышками, углами, переходниками и креплениями. Соединение между секциями осуществляется по принципу «мама-папа» - выступы одной детали входят в пазы другой, формируя герметичный и непрерывный контур. Для сборки не нужны сварка или болты - достаточно плотного соединения. Крепление к поверхности выполняется с помощью хомутов, кронштейнов или анкеров, подходящих для толщины основания. Учитывайте посадочные размеры: внутренняя ширина составляет 198 мм, поэтому кабели должны располагаться с учетом свободного пространства для теплоотвода.

Безопасность и стандарты

Лоток соответствует требованиям ГОСТ Р 50571.15 и нормам пожарной безопасности. Оцинкованное покрытие по методу Сендзимира обеспечивает равномерный слой цинка, устойчивый к коррозии даже при повреждении кромок. Благодаря огнестойкости и отсутствию горючих материалов, лоток можно использовать в местах с повышенными требованиями к пожаробезопасности. При использовании крышек и уплотнителей достигается степень защиты IP44 - защита от брызг воды и предметов диаметром более 1 мм.

Преимущества

• Высокая несущая способность благодаря профилированию - усиленная жесткость повышает нагрузочную способность на 54% по сравнению с плоскими аналогами
• Защита кабелей от перегибов и сплющивания - изгиб формы исключает контакт острых кромок с изоляцией проводов
• Ускоренный монтаж - система «мама-папа» позволяет собирать трассу без инструментов
• Долговечность - оцинковка по Сендзимиру гарантирует срок службы более 25 лет в агрессивных средах
• Поддержка рекомендованного проектного ассортимента - легко интегрируется в типовые решения и стандартизованные проекты

Ограничения применения

• Не предназначен для постоянного погружения в воду - даже с крышкой максимальная защита IP44 не обеспечивает герметичность при затоплении
• Требует дополнительных элементов (крышка, уплотнители, фланцы) для достижения IP44 - сам по себе лоток имеет степень защиты IP20
• Не подходит для прокладки в зонах с частыми вибрациями выше 10 Hz / 0.5g - возможна усталостная деформация креплений
• Запрещено использование в средах с концентрацией кислот/щелочей выше 10% - цинковое покрытие будет разрушаться

Примеры использования

• Прокладка силовых кабелей в цехах металлургических заводов
• Кабельные трассы в административных зданиях с высокой плотностью коммуникаций
• Наружные маршруты кабелей связи на железнодорожных станциях
• Трассировка слаботочных сетей в больницах и лабораториях
• Обустройство кабельных каналов в подземных парковках с контролируемой влажностью

Практические советы

• Перед монтажом проверьте, чтобы все срезы были ровными - искривленные края нарушают соединение «мама-папа»
• Для длинных участков (>15 м) предусмотрите компенсационные зазоры - температурное расширение стали может вызвать прогиб
• Используйте крышки и уплотнители, если есть риск попадания влаги или пыли - особенно на улице или в сырых помещениях
• Не перегружайте лоток: суммарный объем кабелей не должен превышать 60–70% от полезного сечения (15 700 мм2) для обеспечения теплоотвода
• Артикул 35064 - оптимальный выбор для замены старых алюминиевых лотков; он легче и долговечнее, но требует правильного крепления
