Лоток неперфорированный 400х100х3000х1,0мм | 35105 DKC ДКС

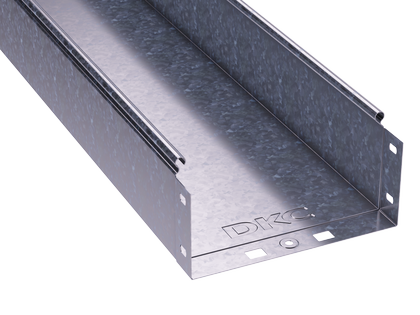

Лоток листовой неперфорированный 400х100 L3000 сталь 1,0 мм от бренда DKC (ДКС) - это прочный элемент кабельной трассы из оцинкованной стали, предназначенный для безопасной прокладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Артикул 35105 соответствует серии S5 Combitech Сендзимир и обеспечивает надежную работу даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Лоток листовой неперфорированный 400х100 L3000 сталь 1,0 мм используется для прокладки кабелей в системах электроснабжения и автоматизации. Подходит для внутренней и внешней установки: в производственных цехах, на объектах ЖКХ, в тоннелях, на эстакадах и в других зонах с высокой механической нагрузкой. Благодаря отсутствию перфорации защищает кабели от попадания пыли, влаги и сторонних предметов. Применяется там, где важна целостность кабельного маршрута и минимальный риск повреждений.

Технические характеристики

• Габариты: ширина 400 мм, высота 100 мм, длина 3000 мм
• Толщина стенки: 1 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Полезное сечение: 39 500 мм2
• Защитное покрытие: непрерывное холодное цинкование - равномерный слой цинка без пор и дефектов
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: УХЛ2 - работает при температурах от −40C до +40C и влажности до 98%
• Исполнение: без разъема - требует дополнительных комплектующих для соединения

Совместимость и монтаж

Лоток листовой неперфорированный 400х100 L3000 сталь 1,0 мм совместим с другими элементами серии S5 Combitech Сендзимир: крышками, углами, переходниками и креплениями. Соединение между секциями выполняется по технологии «мама-папа» - выступы одной детали плотно входят в пазы другой, формируя единый непрерывный канал. Это исключает необходимость сварки и снижает время монтажа. Для герметичности рекомендуется использовать уплотнители и крышки (не входят в комплект). Крепление осуществляется на кронштейны или крепежные планки через отверстия в основании лотка.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не распространяет пламя. Оцинковка по методу Сендзимира обеспечивает долговечную коррозионную стойкость, соответствующую ГОСТ 14918 и ISO 1461. Климатическое исполнение УХЛ2 позволяет применять продукцию в регионах с умеренным и холодным климатом. Наличие защиты от коррозии делает лоток пригодным для использования в агрессивных средах - например, рядом с химическими установками или в местах с частыми осадками.

Преимущества

• Высокая несущая способность благодаря профилированию - усиленная конструкция выдерживает большие нагрузки без прогиба
• Увеличенная жесткость за счет подформовки - прочность выше на 54% по сравнению с обычными лотками
• Равномерное оцинкование по методу Сендзимира - защита сохраняется даже после резки и гибки
• Отсутствие острых кромок - минимизирует риск повреждения изоляции кабелей при прокладке
• Поддержка герметизации до IP44 при использовании крышек и уплотнителей

Ограничения применения

Лоток не предназначен для прокладки в зонах с постоянным воздействием открытого огня или экстремальных температур выше +60C. Без крышки и уплотнителей не обеспечивает защиту от прямого потока воды или пылевых масс. Не следует использовать в качестве несущего элемента для тяжелых трубопроводов или оборудования - он рассчитан только на кабельные нагрузки. Отсутствие разъема требует обязательного использования фланцев или соединительных пластин для сборки трассы.

Примеры использования

• Прокладка силовых кабелей в цехах металлургических заводов
• Кабельные трассы на автостоянках и парковках с открытым доступом
• Электроснабжение конвейерных линий на пищевых производствах
• Распределение сигналов управления в системах автоматизации на объектах ЖКХ
• Магистральные кабельные пути в подземных коммуникационных коллекторах

Практические советы

• Перед монтажом проверьте, чтобы все сегменты были одного типа - совместимость возможна только внутри серии S5 Combitech Сендзимир
• При резке лотка используйте ножницы по металлу - оставшийся край будет иметь ту же защиту, что и основной материал
• Для длинных трасс (более 15 м) предусмотрите компенсационные участки - тепловое расширение может вызвать деформацию
• Не забудьте закрыть торцы лотка заглушками, особенно при использовании в сырых помещениях
• Посадочная ширина 400 мм требует учета свободного места вокруг - минимальный зазор до стен и препятствий - 100 мм
