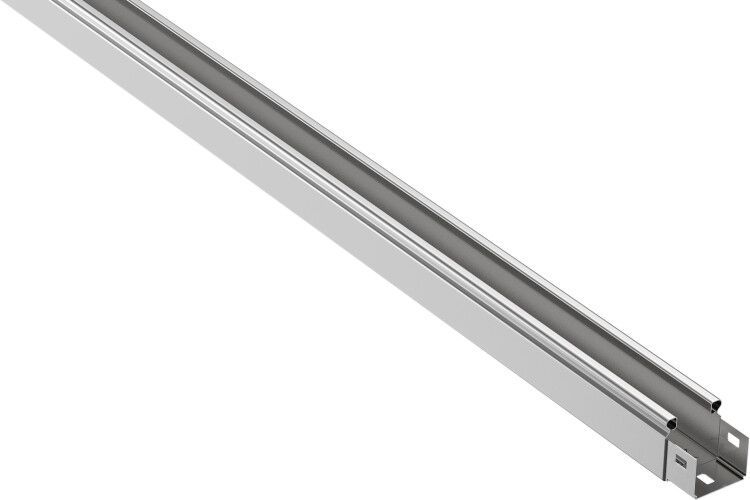

Лоток неперфорированный 150х50 L3000 сталь 1мм ИЭК CLN10-050-150-100-3 IEK

Лоток листовой неперфорированный 50х150х3000-1,0 сталь 1 мм от бренда IEK (ИЭК) - это прочный металлический кабеленесущий элемент серии ESCA, предназначенный для прокладки силовых и слаботочных кабелей до 1000 В. Благодаря оцинкованной стали и усиленному исполнению, он выдерживает нагрузки и агрессивные среды, подходя как для внутренней, так и для наружной установки под навесом.

Назначение и область применения

Лоток листовой неперфорированный 50х150х3000-1,0 сталь 1 мм используется для упорядоченной прокладки кабелей в кабельных трассах. Подходит для силовых и слаботочных сетей напряжением до 1000 В. Применяется в производственных цехах, офисах, торговых центрах, на транспорте, в энергообъектах и на открытых площадках под навесом. Устойчив к влаге, пыли и механическим повреждениям. Для полной герметизации рекомендуется использовать крышку - она продается отдельно.

Технические характеристики

• Размеры: ширина 50 мм, высота 150 мм, длина 3000 мм
• Материал: сталь 1 мм, холоднокатаная рулонная
• Покрытие: оцинковка конвейерного типа - равномерное антикоррозийное покрытие
• Исполнение: усиленное - позволяет использовать на длинных участках без дополнительных опор
• Огнестойкость: да - не распространяет горение, сохраняет целостность при температурном воздействии
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Норматив: ГОСТ 14918-80, соответствие IEC 61537
• Соединение: интегрированный замок - обеспечивает плотное и быстрое соединение между секциями без дополнительных креплений
• Монтажные отверстия: есть NATO-отверстия - позволяют фиксировать лоток к стенам, потолкам и другим поверхностям стандартными крепежами

Совместимость и монтаж

Лоток листовой неперфорированный 50х150х3000-1,0 сталь 1 мм совместим с другими элементами системы ESCA: углами, переходниками, муфтами и крышками. Соединение происходит за счет интегрированного замка - достаточно совместить кромки и защелкнуть. Крепление к поверхности осуществляется через NATO-отверстия с помощью болтов М6 или заклепок. Установка возможна на вертикальных и горизонтальных участках. При монтаже на длинных пролетах (более 2 м) требуется проверка прогиба - усиленное исполнение снижает деформацию, но не исключает необходимость промежуточных опор при больших нагрузках.

Безопасность и стандарты

Лоток соответствует требованиям IEC 61537 и ГОСТ 14918-80. Обеспечивает огнестойкость - не поддерживает горение и сохраняет форму при нагреве. Оцинкованное покрытие предотвращает образование ржавчины даже в условиях повышенной влажности. Наличие NATO-отверстий гарантирует надежное крепление, исключающее самопроизвольное смещение при вибрациях.

Преимущества

• Высокая жесткость благодаря усиленному профилю - минимизация провисания на протяжении всей длины
• Оцинковка обеспечивает долгую службу без ремонта - особенно важно в агрессивных средах
• Интегрированный замок ускоряет сборку и исключает потерю крепежа
• NATO-отверстия обеспечивают универсальное крепление - совместимы с большинством стандартных кронштейнов
• Подходит для наружной установки под навесом - не требует дополнительной защиты от осадков

Ограничения применения

• Не предназначен для прямого погружения в воду - хотя оцинковка защищает от влаги, полная герметичность достигается только с крышкой
• Не рассчитан на механические удары или давление свыше нормированной нагрузки - не используйте как несущую платформу
• Крышка продается отдельно - без нее лоток не обеспечивает IP-защиту
• Не применяется в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Прокладка кабелей питания и управления в цехах с конвейерами
• Кабельные трассы в административных зданиях - под потолком или вдоль стен
• Наружные маршруты кабелей к светильникам, видеокамерам, терминалам под навесом
• Обвязка оборудования в АТП, тепловых пунктах, насосных станциях
• Замена старых алюминиевых лотков на более прочные стальные в модернизируемых объектах

Практические советы

• Перед монтажом проверьте, что посадочные отверстия совпадают с местом крепления - NATO-отверстия имеют шаг 50–100 мм
• При прокладке на длинных участках (более 3 м) добавьте промежуточные опоры - даже усиленный лоток может прогнуться под весом тяжелых кабелей
• Для герметичности всегда используйте крышку - она не входит в комплект, но обязательна для работы в сырых или запыленных помещениях
• При резке лотка используйте ножницы по металлу - после реза кромки могут острые, обязательно обработайте их напилом
• При заказе учитывайте, что артикул cln10-050-150-100-3 относится именно к этому типу лотка - другие размеры в серии ESCA отличаются номером
