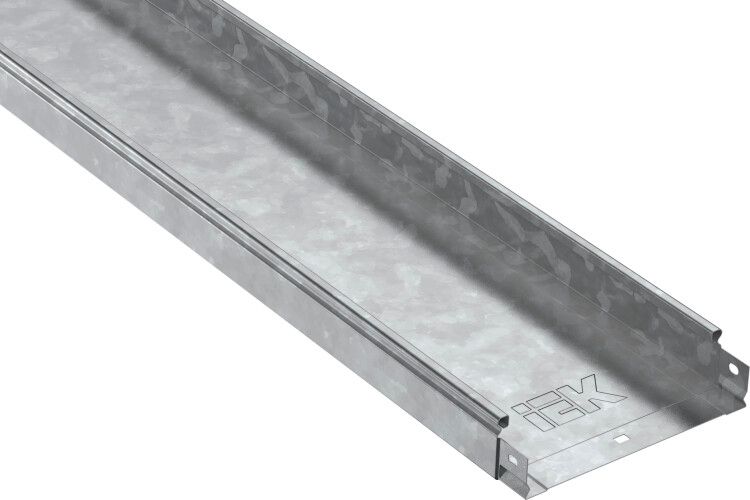

Лоток неперфорированный 50х300х3000-1,0 HDZ | CLN10-050-300-100-3-M-HDZ IEK

Лоток неперфорированный стальной горячего цинкования HDZ 50×300×3000-1,0 мм от бренда IEK (ИЭК), артикул cln10-050-300-100-3-m-hdz, предназначен для прокладки и защиты кабелей в промышленных и коммерческих объектах. Его прочная конструкция и защитное покрытие обеспечивают долговечность даже в агрессивных условиях.

Назначение и область применения

Лоток используется для укладки силовых и слаботочных кабелей напряжением до 1000 В. Подходит для внутренней и наружной прокладки: в производственных цехах, офисах, торговых центрах, на открытых площадках под навесом, в помещениях с высокой влажностью. Применяется в системах кабельного хозяйства, где требуется надежная механическая защита и длительный срок службы.

Технические характеристики

• Материал: сталь с толщиной стенки 1 мм
• Защитное покрытие: горячее цинкование (HDZ) - равномерный слой цинка, защищающий от коррозии
• Габариты: ширина 50 мм, глубина 300 мм, длина 3000 мм
• Цвет: 7047 (серый матовый)
• Огнестойкость: да - материал не поддерживает горение
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Соответствие нормам: ГОСТ 14918-80, IEC 61537
• Имеет интегрированный соединитель - позволяет легко соединять лотки без дополнительных деталей
• Оснащен NATO-отверстиями - для фиксации к кронштейнам и опорным конструкциям
• Крышка продается отдельно - не включена в комплект

Совместимость и монтаж

Лоток совместим с другими элементами системы ESCA от IEK: углы, переходники, заглушки, крышки и крепежи того же типоразмера. Монтаж выполняется на кронштейны или крепежные профили через NATO-отверстия. Интегрированный соединитель обеспечивает герметичное и жесткое стыкование между соседними лотками без зазоров. Для сборки не требуются сварка или специальные инструменты - достаточно болтов M6 или аналогичных.

Безопасность и стандарты

Изделие соответствует требованиям техрегламента IEC 61537 и ГОСТ 14918-80. Обеспечивает огнестойкость, что важно для помещений с высокими требованиями к пожарной безопасности. Горячее цинкование повышает устойчивость к химическим воздействиям и электрохимической коррозии, снижая риск аварий из-за повреждения корпуса.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1 мм и прокатному способу производства
• Устойчивость к коррозии - цинковое покрытие сохраняет целостность даже при перепадах температур и влажности
• Удобство сборки - интегрированный соединитель исключает необходимость в дополнительных муфтах
• Поддержка длинных участков трассы - конструкция рассчитана на большие пролеты без прогиба
• Совместимость с широким спектром аксессуаров IEK - возможность создания любой конфигурации трассы

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя имеет IP-защиту, но без крышки не обеспечивает полной герметизации
• Крышка обязательна для работы во влажных средах и на открытом воздухе - без неё возможна попадание влаги и пыли
• Не рекомендуется использовать в местах с частыми ударными нагрузками или вибрацией без дополнительной фиксации
• Температурный режим ограничен: не следует применять при температурах ниже -40 C и выше +60 C без проверки совместимости с кабелями

Примеры использования

• Прокладка кабелей питания и управления на заводах и в логистических комплексах
• Обустройство кабельных трасс в торговых центрах, школах и больницах
• Монтаж слаботочных сетей (связь, CCTV, автоматика) в производственных зонах с высокой запыленностью
• Использование наружных кабельных трасс под навесом на АЗС, парковках, складских терминалах

Практические советы

• При заказе обязательно учитывайте, что крышка продается отдельно - выбирайте модель, подходящую по ширине и цвету (например, IEK cln10-050-300-100-3-c-hdz)
• Для трасс длиной более 10 метров используйте компенсационные участки или закрепляйте лоток через каждые 1–1,5 м, чтобы избежать провисания
• Перед установкой проверьте посадочные отверстия - они должны точно совпадать с кронштейнами, особенно при использовании NATO-креплений
• При работе в агрессивной среде (химические цеха, пищевые производства) сочетайте лоток с крышкой и периодически осматривайте поверхность на предмет повреждений цинкового слоя
• Артикул cln10-050-300-100-3-m-hdz - это базовая единица; для поворотов, ответвлений и окончаний используйте другие элементы серии ESCA от IEK
