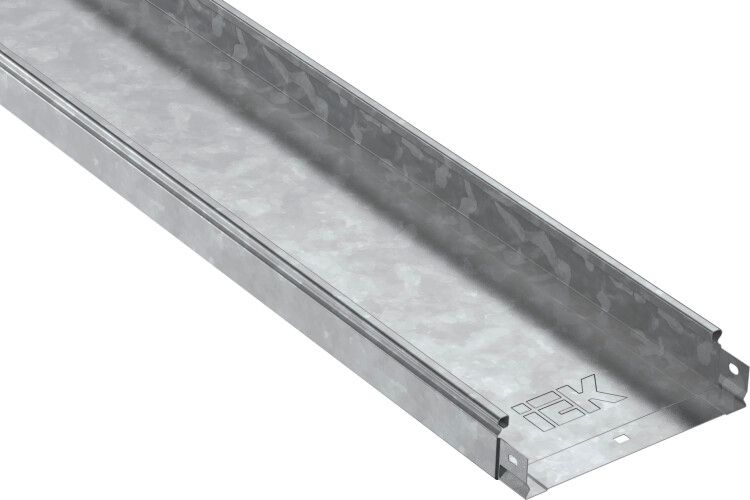

Лоток неперфорированный 300х 50х3000х0,8мм горячеоцинкованный | CLN10-050-300-3-M-HDZ IEK

Лоток неперфорированный 300х50х3000 мм горячеоцинкованный IEK (артикул cln10-050-300-3-m-hdz) — это прочный металлический канал для укладки и защиты кабелей в промышленных, коммерческих и наружных условиях. Изготовлен из оцинкованной стали с встроенными соединителями и NATO-отверстиями, что упрощает сборку и фиксацию системы.

Назначение и область применения

Лоток неперфорированный 300х50х3000 мм горячеоцинкованный IEK применяется для прокладки силовых и слаботочных кабелей в кабельных трассах. Подходит для внутренней установки в зданиях — офисах, производственных цехах, торговых комплексах — и для наружного монтажа под навесом или в местах с повышенной влажностью. Благодаря герметичному исполнению с крышкой (продается отдельно) защищает провода от пыли, влаги и механических повреждений. Не рекомендован для постоянного пребывания под открытым небом без защиты от прямого солнечного света и осадков.

Технические характеристики

• Размеры: ширина 300 мм, высота 50 мм, длина 3000 мм
• Материал: сталь холоднокатаная, толщиной 0,8 мм
• Покрытие: горячее цинкование — защита от коррозии по ГОСТ 9.307
• Огнестойкость: да — выдерживает температурные нагрузки без распространения пламени
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Соединитель: встроенный — позволяет легко состыковывать лотки без дополнительных деталей
• NATO-отверстия: есть — обеспечивают надежное крепление к стенам и потолкам стандартными болтами M6–M8
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011, ГОСТ Р 52868-2021

Совместимость и монтаж

Лоток неперфорированный 300х50х3000 мм горячеоцинкованный IEK совместим с другими элементами серии ESCA: углами, переходниками, заглушками и крышками. Крышка продается отдельно — её необходимо заказывать дополнительно для создания закрытой кабельной трассы. Монтаж выполняется с помощью болтов через NATO-отверстия (диаметр отверстий рассчитан под M6–M8). Встроенные соединители позволяют стыковать лотки без сварки — достаточно совместить замки и зафиксировать болтами. Для длинных трасс рекомендуется использовать опорные кронштейны с шагом не более 1,5 метра.

Безопасность и стандарты

Изделие соответствует требованиям технического регламента ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость подтверждена испытаниями на воспламеняемость. Горячее цинкование исключает образование острых кромок и снижает риск поражения электрическим током при случайном контакте с корпусом.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию — особенно важно во влажных средах
• Встроенные соединители ускоряют сборку и снижают количество комплектующих
• NATO-отверстия обеспечивают универсальное крепление — подходят под стандартные крепежи всех типов
• Огнестойкость позволяет использовать в зонах с повышенными требованиями к пожарной безопасности
• Долгий срок службы — до 20 лет без ремонта при правильной установке

Ограничения применения

• Не предназначено для прокладки в земле — требует защиты от механических нагрузок и влаги
• Крышка не входит в комплект — обязательна для полноценной защиты, но продается отдельно
• Не рекомендуется для участков с частыми ударными нагрузками (например, рядом с движущимся оборудованием без дополнительной защиты)
• При длительном воздействии УФ-лучей (прямое солнце без навеса) возможна деградация цинкового покрытия — требуется дополнительная окраска или защита

Примеры использования

• Прокладка кабелей питания и управления в цехах с конвейерами
• Кабельные трассы в административных зданиях — между этажами, в технических коридорах
• Наружные маршруты под навесом — для связи, сигнализации, видеонаблюдения
• Объекты розничной торговли — где нужна эстетика и безопасность кабелей
• Производственные площадки с высокой влажностью — пищевые цеха, мойки, лаборатории

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа — смешивание с перфорированными моделями затрудняет герметичность
• Для вертикальных участков используйте крепления каждые 1–1,2 м — вес кабелей + крышки создаёт значительную нагрузку
• Закупайте крышку (артикул зависит от модели) сразу с лотком — экономит время и гарантирует совпадение цвета и качества
• При необходимости резки — используйте ножницы по металлу, после чего обработайте края противокоррозийным составом
• По ГОСТ 14918-80 допускается использование в температурном диапазоне от –40°C до +60°C — учтите условия окружающей среды
