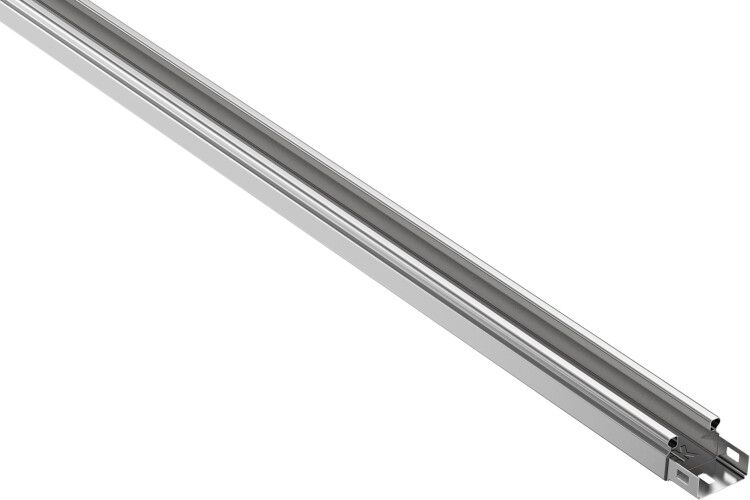

Лоток неперфорированный ESCA 50х35 мм, 3000 мм, 0.7 мм IEK CLN10-035-050-070-3

Лоток листовой неперфорированный 50х35х3000, сталь 0,7 мм от бренда IEK - это элемент кабеленесущей системы для прокладки и защиты кабелей в условиях повышенной влажности, на улице под навесом или внутри зданий. Артикул cln10-035-050-070-3 относится к серии ESCA и рассчитан на долгую службу при соблюдении условий эксплуатации.

Назначение и область применения

Лоток листовой неперфорированный 50х35х3000, сталь 0,7 мм используется для прокладки силовых и слаботочных кабелей в кабельных трассах. Подходит для внутренней и наружной установки - в том числе в помещениях с высокой влажностью, на открытых площадках под навесом, в производственных цехах, офисах, торговых центрах. Благодаря отсутствию перфорации защищает кабели от механических повреждений, пыли и влаги. Для полной герметичности требуется установка крышки (поставляется отдельно).

Технические характеристики

• Форма: прямоугольный листовой профиль, неперфорированный
• Размеры: 50 мм (высота) × 35 мм (ширина) × 3000 мм (длина)
• Материал: сталь 0,7 мм толщиной, оцинкованная конвейерным способом
• Покрытие: цинк по ГОСТ 14918-80 - обеспечивает антикоррозийную защиту
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и влажности до 98%
• Срок службы: 20 лет при правильной эксплуатации
• Огнестойкость: да - материал не распространяет горение
• Исполнение: с интегрированным соединительным разъёмом - позволяет легко стыковать лотки без дополнительных фитингов
• Нормативный документ: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017
• Соответствие: ТР ТС 004/2011, ГОСТ Р 52868-2021

Совместимость и монтаж

Лоток листовой неперфорированный 50х35х3000, сталь 0,7 мм совместим с другими элементами системы ESCA от IEK: углами, переходниками, креплениями и крышками. Интегрированный соединительный разъём позволяет быстро состыковывать лотки друг с другом - достаточно совместить замки и зафиксировать. Монтажные отверстия выполнены по стандарту NATO - подходят для крепления на штанги, кронштейны и анкерные болты. Крышка продается отдельно и должна быть выбрана по типоразмеру (50×35 мм). Лоток можно резать ножницами по металлу, но после резки необходимо обработать кромки и восстановить защитное покрытие.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Огнестойкость подтверждает возможность применения в местах с риском возгорания. Цинковое покрытие снижает вероятность электрохимической коррозии, что важно при контакте с другими металлами. Наличие NATO-отверстий гарантирует надёжное крепление даже при вибрациях.

Преимущества

• Высокая прочность благодаря холоднокатаной стали толщиной 0,7 мм
• Защита от коррозии - цинкование по ГОСТ 14918-80 увеличивает срок службы
• Удобство сборки - интегрированный разъём исключает необходимость в дополнительных муфтах
• Поддержка стандартизированного крепления - отверстия NATO ускоряют монтаж
• Совместимость с широким спектром аксессуаров серии ESCA
• Не требует специальных инструментов для резки и монтажа

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя оцинкованная сталь устойчива к влаге, герметичность достигается только с крышкой
• Не рекомендуется использовать в средах с агрессивными химикатами (кислоты, щелочи) - цинк может разрушаться
• При монтаже на длинных участках (>10 м) возможен прогиб - требуется усиленная система креплений
• Крышка не входит в комплект - её нужно заказывать отдельно
• Не подходит для прокладки кабелей с очень большим радиусом изгиба - минимальный радиус изгиба определяется конструкцией лотка

Примеры использования

• Прокладка кабелей питания и управления в цехах заводов
• Кабельные трассы в административных зданиях и торговых комплексах
• Наружные маршруты под навесом - например, между корпусами или к освещению
• Системы автоматизации на конвейерах и станках
• Объекты с повышенной влажностью: теплицы, пищевые производства, подвалы

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного типа - смешивание с перфорированными моделями может нарушить целостность трассы
• При необходимости удлинения используйте только оригинальные соединители серии ESCA - самодельные стыки снижают надёжность
• Для крепления к потолку или стене применяйте кронштейны с шагом не более 1,5 метра
• После резки лотка обработайте срезы наждаком и нанесите антикоррозийный состав
• Выбирайте крышку с учётом цвета и типа крепления - она должна плотно закрывать весь профиль
• При работе в условиях низких температур (ближе к −40C) избегайте ударных нагрузок - сталь становится менее пластичной
