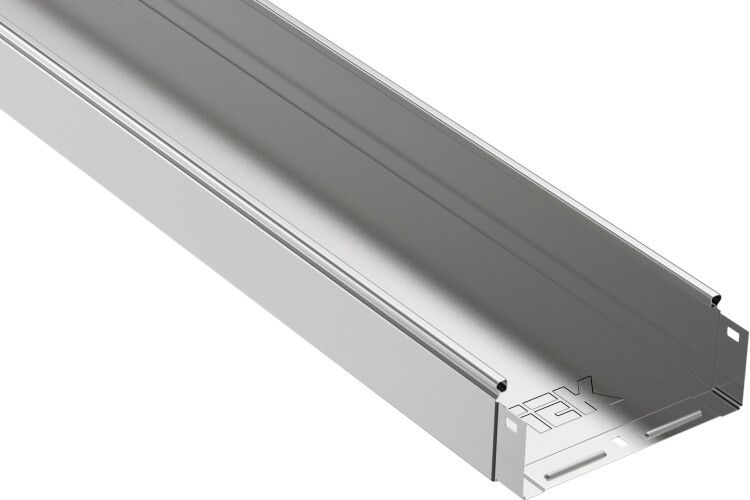

Лоток кабельный листовой неперфорированный ESCA 80х150 мм IEK CLN10-080-150-3

Лоток листовой неперфорированный 150х80х3000 сталь 0.7 мм от бренда IEK - это элемент кабеленесущей системы для прокладки и защиты силовых и слаботочных кабелей в помещениях и на улице под навесом. Артикул cln10-080-150-3 выполнен из оцинкованной стали с интегрированным соединителем и рассчитан на срок службы до 20 лет.

Назначение и область применения

Лоток листовой неперфорированный 150х80х3000 сталь 0.7 мм используется для прокладки кабелей в кабельных трассах там, где важна механическая защита и герметичность. Подходит для внутренней и наружной установки - в производственных цехах, офисах, торговых центрах, на объектах ЖКХ и транспорта. Благодаря оцинкованному покрытию и классу климатического исполнения УХЛ2, лоток выдерживает высокую влажность и перепады температур. Для полной защиты рекомендуется использовать вместе с крышкой (продается отдельно).

Технические характеристики

• Материал: сталь 0,7 мм - прочная, но легкая основа для жесткой конструкции
• Тип: неперфорированный - без отверстий, что повышает степень защиты от пыли и влаги
• Размеры: ширина 150 мм, высота 80 мм, длина 3000 мм - оптимальный профиль для групповой прокладки кабелей
• Покрытие: горячая оцинковка - защищает от коррозии, соответствует ГОСТ 9.307
• Огнестойкость: да - материал не поддерживает горение, соответствует ТР ТС 004/2011
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных деталей
• Цвет: 7047 (серый) - стандартизированная окраска для промышленного оборудования
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017
• NATO-отверстия: есть - позволяют фиксировать лоток болтами к стенам, потолкам и другим поверхностям

Совместимость и монтаж

Лоток cln10-080-150-3 совместим с другими элементами системы ESCA от IEK: углы, переходники, крышки и крепежи того же размера. Интегрированный соединитель обеспечивает плотное стыкование без щелей - достаточно совместить два лотка и закрепить их саморезами через NATO-отверстия. Монтаж выполняется на кронштейнах, хомутах или напрямую к поверхности. Крышка не входит в комплект - её необходимо заказать отдельно (артикул зависит от типа и ширины лотка).

Безопасность и стандарты

• Соответствует ТР ТС 004/2011 - требование к электробезопасности и огнестойкости
• Соответствует ГОСТ Р 52868-2021 - нормы для кабельных систем в зданиях
• Огнестойкий материал - не распространяет пламя, не выделяет токсичных веществ при нагреве
• Климатическое исполнение УХЛ2 - допускает работу при температурах от −40C до +40C и влажности до 98%

Преимущества

• Высокая долговечность благодаря оцинковке и толщине стали 0,7 мм
• Интегрированный соединитель снижает время сборки и исключает утечки между секциями
• NATO-отверстия обеспечивают надежное крепление даже в вибрационных условиях
• Подходит для сложных трасс - можно комбинировать с углами, тройниками и другими аксессуарами ESCA
• Не требует специального обслуживания - не нуждается в покраске или антикоррозийной обработке

Ограничения применения

• Не предназначена для постоянного погружения в воду - хотя оцинковка защищает от влаги, лоток не является водоупорным контейнером
• Без крышки не обеспечивает IP-защиту - для сред с пылью, каплями воды или агрессивными средами обязательно использование крышки
• Не подходит для прокладки кабелей с очень большим радиусом изгиба - минимальный радиус изгиба ограничен конструкцией лотка
• Запрещено использовать в местах с открытым огнем или высокими температурами выше 100C

Примеры использования

• Прокладка силовых кабелей в цехе на заводе с высокой запыленностью
• Кабельная трасса в административном здании под потолком, рядом с HVAC-системами
• Наружная трасса под навесом на парковке или в логистическом комплексе
• Связь между этажами в многоэтажном здании - с использованием вертикальных стоек и крышек
• Объекты розничной торговли - для скрытой прокладки кабелей питания и связи

Практические советы

• Перед монтажом проверьте, чтобы все лотки были одного размера - смешивание с другими сериями может вызвать проблемы с соединением
• При прокладке длинных участков оставляйте компенсационные зазоры (5–10 мм на каждые 10 метров) - металл расширяется при нагреве
• Для крепления используйте только подходящие по диаметру болты - NATO-отверстия рассчитаны на M6
• Крышку выбирайте с учетом типа замка - она должна точно совпадать с моделью лотка
• При работе в агрессивной среде (например, химический цех) дополнительно проверьте совместимость с типом агрессивных веществ - оцинковка не всегда устойчива к кислотам
