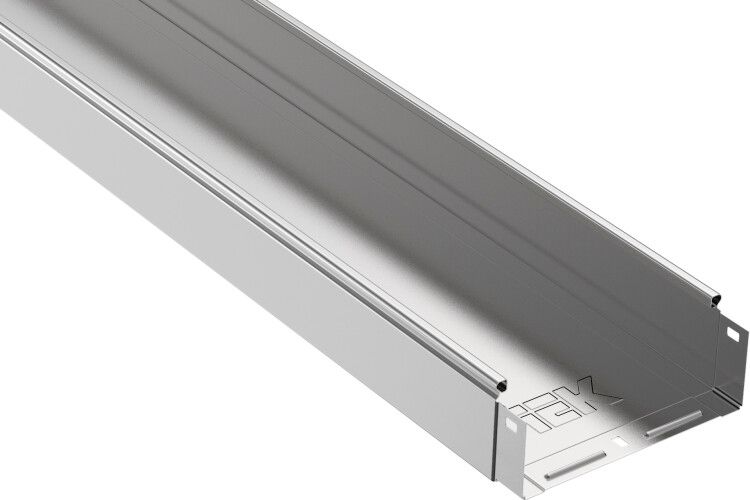

Лоток неперфорированный ESCA 80х200х3000, 1 мм IEK (ИЭК) CLN10-080-200-100-3

Лоток неперфорированный стальной 80х200х3000-1.0 мм от бренда IEK (ИЭК) - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в условиях повышенной нагрузки и влажности. Артикул cln10-080-200-100-3 рассчитан на долгую эксплуатацию и совместим с другими компонентами серии ESCA.

Назначение и область применения

Лоток неперфорированный стальной 80х200х3000-1.0 мм используется для упорядоченной прокладки кабелей в промышленных, коммерческих и жилых зданиях. Подходит для внутренней и наружной установки под навесом, в помещениях с высокой влажностью, на открытых участках. Благодаря отсутствию перфорации обеспечивает механическую защиту кабелей от повреждений, пыли и влаги. Для полной герметизации требуется установка крышки - она продается отдельно.

Технические характеристики

• Размеры: ширина 80 мм, глубина 200 мм, длина 3000 мм
• Материал: сталь холоднокатаная, толщиной 1 мм
• Покрытие: горячее цинкование - защищает от коррозии даже при контакте с влагой
• Цвет: 7047 RAL (серый матовый)
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных фитингов
• Огнестойкость: да - выдерживает температурные нагрузки без потери целостности
• Наличие NATO-отверстий: да - обеспечивают возможность крепления к стенам и опорам стандартными болтами M8–M10
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Соответствие нормам: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, IEC 61537

Совместимость и монтаж

Лоток неперфорированный стальной 80х200х3000-1.0 мм совместим с другими элементами серии ESCA: углами, переходниками, заглушками и крышками. Интегрированный соединитель позволяет соединять лотки друг с другом без сварки - достаточно совместить замки и закрепить болтами через NATO-отверстия. Крепление к поверхности выполняется с шагом не более 1,5 метра. Установка возможна на вертикальные и горизонтальные поверхности: стена, потолок, опора. Монтаж требует только стандартного инструмента: отвертки, гаечных ключей, уровня.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537, который регламентирует безопасность кабеленесущих систем. Огнестойкость подтверждает устойчивость к локальным перегревам и возгоранию. Цинковое покрытие предотвращает образование токсичных продуктов коррозии. Применение в соответствии с ГОСТ 14918-80 гарантирует соответствие требованиям к прочности и долговечности.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм и качественной стали
• Долговечность - срок службы до 20 лет без ремонта
• Закрытая форма снижает риск попадания пыли, воды и сторонних предметов
• Интегрированный соединитель ускоряет сборку трассы и исключает необходимость в дополнительных деталях
• NATO-отверстия позволяют использовать универсальное крепление, совместимое с большинством стандартных кронштейнов
• Подходит для наружной установки - оцинковка выдерживает перепады температур и влажность

Ограничения применения

• Не предназначен для прокладки кабелей в местах постоянного погружения в воду - нужна дополнительная герметизация с крышкой
• Крышка не входит в комплект - ее необходимо заказывать отдельно
• Не рекомендован для использования в средах с агрессивными химикатами (например, кислоты, щелочи) - цинк может разрушаться
• При монтаже на длинных пролетах (>3 м) требуется усиление поддерживающими кронштейнами

Примеры использования

• Производственные цеха - прокладка силовых кабелей к станкам, конвейерам
• Жилые дома и офисы - организация трасс для слаботочных сетей (LAN, CCTV, телефония)
• Административные здания - кабельные каналы в коридорах, подвесных потолках
• Объекты розничной торговли - прокладка кабелей в торговых зонах, складских помещениях
• Наружные площадки - кабельные трассы под навесом, на эстакадах, в парковках

Практические советы

• Перед монтажом проверьте, что посадочные места под крепеж совпадают с вашими кронштейнами - NATO-отверстия имеют стандартный шаг 50 мм
• При необходимости удлинения лотка используйте только оригинальные соединители серии ESCA - они обеспечивают равномерную передачу нагрузки
• Для наружной установки обязательно применяйте крышку - без нее защита от осадков недостаточна
• При проходе через стены или перекрытия используйте специальные вводы - не допускайте перегибов кабелей внутри лотка
• Проверяйте уровень при прокладке - даже небольшие перепады могут вызвать скопление влаги в нижней части
• Не перегружайте лоток - суммарный объем кабелей не должен превышать 60% от внутреннего объема
