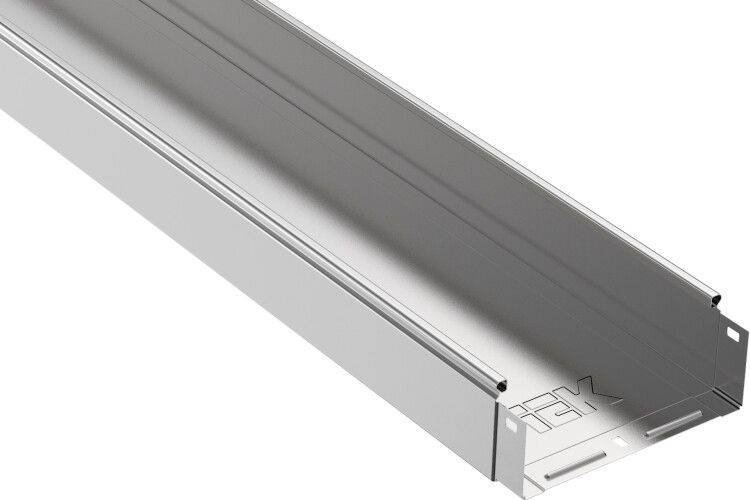

Лоток неперфорированный 200х80 L3000 сталь 0.8мм ИЭК CLN10-080-200-3 IEK

Лоток листовой неперфорированный 200х80х3000 сталь 0.8 мм от бренда IEK - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в помещениях и под навесом. Артикул cln10-080-200-3 выполнен из оцинкованной стали с интегрированным соединителем и рассчитан на длительную эксплуатацию до 20 лет.

Назначение и область применения

Лоток листовой неперфорированный 200х80х3000 сталь 0.8 мм используется для упорядоченной прокладки кабелей в условиях, где важна механическая защита и герметичность. Подходит для внутренней и наружной установки под навесом, в производственных цехах, офисах, торговых центрах и помещениях с высокой влажностью. Для полноценной защиты рекомендуется использовать вместе с крышкой - она продлевает срок службы кабелей и защищает от пыли, влаги и случайного повреждения.

Технические характеристики

• Форма: плоский листовой профиль, без перфорации - позволяет исключить попадание грязи и воды внутрь канала;
• Размеры: ширина 200 мм, высота 80 мм, длина 3000 мм - оптимальный формат для прямых участков трассы;
• Материал: холоднокатаная сталь толщиной 0,8 мм - прочная, жесткая основа с хорошей несущей способностью;
• Покрытие: горячеоцинкованное - антикоррозийная защита по ГОСТ 9.307 и ГОСТ 14918-80;
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C, допустима эксплуатация во влажном воздухе;
• Огнестойкость: да - материал не распространяет горение, соответствует требованиям ТР ТС 004/2011;
• Срок службы: до 20 лет при соблюдении условий эксплуатации;
• Цвет: серый - единый цвет всей серии ESCA для удобства визуального контроля;
• Исполнение: с интегрированным соединительным разъемом - ускоряет сборку трассы без дополнительных фланцев;
• Монтажные отверстия: NATO - стандартизированная система крепления для быстрой фиксации на стенках и потолках;
• Крышка: поставляется отдельно - требуется заказывать дополнительно (например, модель CLN-COVER-200);
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ГОСТ Р 52868-2021.

Совместимость и монтаж

Лоток совместим с другими компонентами серии ESCA: углы, переходники, ответвители и крышки того же размера. Интегрированный соединительный разъем позволяет легко состыковать два лотка без болтов - достаточно вставить один в другой до щелчка. Монтаж выполняют через NATO-отверстия с помощью самонарезающих или заклепочных крепежей. Крепление возможно на вертикальные поверхности, потолочные конструкции и специальные кронштейны. Перед монтажом проверьте соответствие посадочного диаметра крепежа - отверстия предназначены под M6/M8.

Безопасность и стандарты

Лоток соответствует требованиям техрегламента ЕАЭС ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабеленесущие). Продукция изготовлена по нормам ГОСТ 14918-80 и имеет подтверждённую огнестойкость - не поддерживает горение и не выделяет токсичных веществ при нагреве. Сертифицирована для использования в местах массового скопления людей и на предприятиях с повышенными требованиями к пожарной безопасности.

Преимущества

• Высокая механическая прочность благодаря толщине стали 0,8 мм и цельному профилю - выдерживает нагрузку от большого количества кабелей;
• Защита от коррозии за счет равномерного цинкового покрытия - особенно важно при эксплуатации в сыром воздухе;
• Удобство сборки - интегрированный замок снижает время монтажа на 30–40% по сравнению с классическими фланцами;
• Поддержка стандарта NATO - универсальное решение для любых типов креплений;
• Совместимость с широким спектром аксессуаров серии ESCA - можно собирать комплексные маршруты любой формы;
• Не требует окраски после монтажа - заводское покрытие сохраняется даже при резке и сверлении.

Ограничения применения

• Не предназначен для прямого контакта с открытой водой - нельзя использовать в затапливаемых зонах или под открытым небом без навеса;
• Без крышки не обеспечивает IP-защиту - необходимо всегда использовать крышку при наличии опасности попадания влаги или пыли;
• Не применяется в средах с химически активными парями (например, кислотные производства) - цинк может подвергнуться электрохимической коррозии;
• Запрещено использование в качестве несущего элемента для тяжелых трубопроводов или оборудования - только для кабелей;
• Не рекомендуется для частых демонтажей - многократное вскрытие крышки и разъединение замков снижают долговечность соединений.

Примеры использования

• Производственные линии - прокладка кабелей управления станков и датчиков;
• Жилые и коммерческие здания - организация трасс для Ethernet, видеонаблюдения и питания освещения;
• Складские помещения - безопасная прокладка кабелей в условиях запыленности и перепадов температуры;
• Объекты энергообеспечения - кабельные каналы рядом с трансформаторами и распределительными пунктами;
• Автомобильные сервисы и автопарки - прокладка кабелей зарядных устройств под навесом.

Практические советы

• Перед монтажом проверьте, что все детали одной партии - различия в толщине цинка между партиями возможны;
• При необходимости резки используйте ножницы по металлу - острые кромки сразу обработайте противокоррозийным составом;
• Для длинных трасс (>15 м) предусмотрите компенсационные участки - металл расширяется при нагреве;
• Часто забывают купить крышку - перед заказом убедитесь, что нужна именно модель CLN-COVER-200;
• При групповом монтаже нескольких лотков - выстраивайте их в одну плоскость, чтобы избежать перекосов при стыковке;
• Для доступа к кабелям - используйте съемные секции вместо постоянного вскрытия всего участка.
