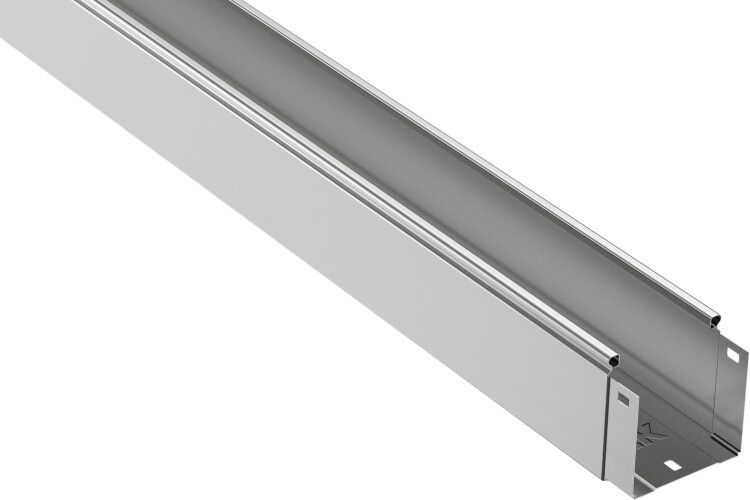

Лоток неперфорированный ESCA 80x80x3000, 0.7 мм IEK (ИЭК) CLN10-080-080-3

Лоток неперфорированный 80х80х3000х0,7мм сталь от бренда IEK (ИЭК) - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в помещениях и на улице под навесом. Артикул cln10-080-080-3 выполнен из оцинкованной стали с интегрированным соединителем и рассчитан на срок службы до 20 лет.

Назначение и область применения

Лоток неперфорированный 80х80х3000х0,7мм сталь используется для прокладки кабелей в кабельных трассах, где требуется механическая защита и герметичность. Подходит для внутренней и наружной установки - в производственных цехах, офисах, торговых центрах, на объектах ЖКХ и транспорта. Благодаря оцинкованному покрытию и возможности установки крышки (продается отдельно) применяется в условиях повышенной влажности, пыли и перепадов температур. Лоток IEK не предназначен для прокладки в средах с агрессивными химикатами или постоянным погружением в воду.

Технические характеристики

• Форма: прямоугольный профиль 80×80 мм
• Длина: 3000 мм
• Толщина стенки: 0,7 мм
• Материал: холоднокатаная сталь с оцинковкой (конвейерный способ, соответствие ГОСТ 14918-80)
• Цвет: серый
• Огнестойкость: да - выдерживает открытый огонь в течение нормированного времени согласно ГОСТ Р 52868-2021
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Крышка: продается отдельно, не включена в комплект
• Нормативы: ГОСТ 14918-80, ТУ 27.33.13-002-83135016-2017, ТР ТС 004/2011

Совместимость и монтаж

Лоток IEK cln10-080-080-3 оснащен интегрированным соединителем - позволяет легко состыковывать несколько секций без дополнительных фитингов. Монтажные отверстия стандарта NATO обеспечивают быстрое крепление к стенам, потолкам или опорам с помощью болтов M8–M10. Для сборки трассы рекомендуется использовать крышки серии ESCA, подходящие по ширине и глубине. Установка возможна как горизонтально, так и вертикально. Не требует сварки - все соединения выполняются механически.

Безопасность и стандарты

Лоток неперфорированный 80х80х3000х0,7мм сталь соответствует требованиям технического регламента ТР ТС 004/2011 (безопасность оборудования низкого напряжения) и ГОСТ Р 52868-2021 (системы кабельных каналов). Огнестойкость подтверждена испытаниями на воспламеняемость и распространение пламени. Цинковое покрытие защищает от электрохимической коррозии, что важно для долговечности в агрессивных средах.

Преимущества

• Высокая жесткость благодаря толщине 0,7 мм и профилю 80×80 мм - не деформируется под нагрузкой кабелей
• Оцинковка повышает коррозионную стойкость без необходимости окраски
• Интегрированный соединитель снижает время монтажа и исключает риск некачественной стыковки
• Наличие NATO-отверстий ускоряет крепление и совместимо с большинством крепежных систем
• Совместимость с другими элементами серии ESCA - можно собирать комплексные трассы без замены компонентов

Ограничения применения

• Не предназначен для прокладки в местах с постоянным контактом с водой - для этого нужны герметичные короба или трубопроводы
• Без крышки не обеспечивает IP-защиту; для защиты от пыли и влаги обязательно использование крышки
• Не рекомендуется для использования в средах с высокой концентрацией кислот, щелочей или солевых растворов
• Толщина 0,7 мм достаточна для легких и средних нагрузок, но недостаточна для массивных кабельных пучков более 100 кг/м - в таких случаях следует выбирать лотки с толщиной 1,0 мм и выше

Примеры использования

• Прокладка силовых кабелей питания между шкафами управления в цехе
• Сборка трассы для слаботочных сетей (LAN, CCTV, сигнализация) в административном здании
• Кабельная система под навесом на автостоянке или в логистическом терминале
• Закрытые кабельные пути в помещениях с высокой влажностью - котельные, насосные станции

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба трассы не был меньше минимально допустимого - для лотка 80×80 мм он составляет не менее 150 мм
• При использовании крышки убедитесь, что она плотно закрывается - это гарантирует защиту от пыли и влаги
• Для длинных прямых участков (>15 м) предусмотрите компенсационные зазоры или используйте тепловые расширители
• При креплении через NATO-отверстия используйте антивибрационные прокладки, особенно на вибрирующих поверхностях
• Артикул cln10-080-080-3 совместим с крышками IEK серии ESCA - заказывайте их отдельно, если нужна герметизация
