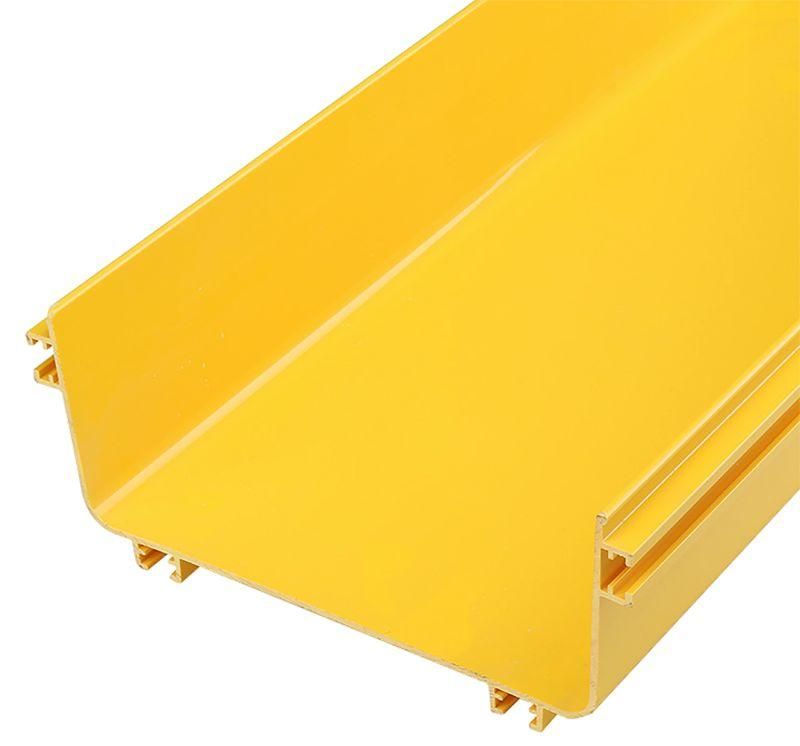

Лоток оптический прямая секция 100х240 L2000 ITK DS-240-3A600 IEK

Лоток оптический прямая секция 100х240х2000мм ITK - это жесткая, защищенная траектория для прокладки оптических кабелей в центрах обработки данных. Благодаря прочному корпусу из ПВХ и крышке, он обеспечивает надежную фиксацию и защиту волоконно-оптических линий, сохраняя целостность сигнала и удобство обслуживания. Артикул ds-240-3a600 соответствует требованиям современных ЦОД.

Назначение и область применения

Лоток оптический прямая секция 100х240х2000мм ITK используется исключительно для укладки и защиты оптических кабелей - не для силовых или медных проводов. Применяется в центрах обработки данных (ЦОД), телекоммуникационных помещениях, серверных залах и на участках, где требуется организованная, чистая и доступная трассировка волоконно-оптических линий. Подходит для подвода к кроссовым, коммутационным и серверным шкафам.

Технические характеристики

• Размеры: 100×240×2000 мм - высота 100 мм, ширина 240 мм, длина 2 метра;
• Материал: поливинилхлорид (ПВХ) толщиной 3 мм - устойчив к механическим нагрузкам и химическим воздействиям;
• Крышка: есть, плотно закрывается, позволяет легко открывать для обслуживания без демонтажа;
• Цвет: желтый - повышает видимость трассы, упрощает визуальный контроль;
• Срок службы: 25 лет - при условии соблюдения температурного режима и отсутствия агрессивных сред;
• Поверхность: необработана - без антикоррозийного или противоскользящего покрытия;
• Исполнение: без соединительного элемента - каждая секция монтируется отдельно, требует дополнительных комплектующих для стыковки.

Совместимость и монтаж

Лоток оптический прямая секция 100х240х2000мм ITK не имеет встроенных замков или фланцев для быстрого соединения. Для сборки длинных трасс необходимо использовать отдельные соединители, которые не входят в комплект. Монтаж осуществляется на кронштейны, подвесы или крепления к стене/потолку с шагом до 1,5 м. Учитывайте вес заполненного лотка - максимальная нагрузка зависит от способа крепления. Не рекомендуется монтировать без поддержки на пролетах более 1,2 м.

Безопасность и стандарты

Материал ПВХ соответствует нормам горючести класса B2 (слабогорючий) по ГОСТ 12.1.044. Отсутствие металлических частей делает лоток электроизоляционным - безопасен при работе рядом с оборудованием под напряжением. Однако не является сертифицированным для взрывоопасных зон или помещений с повышенными требованиями к пожаробезопасности (например, категории А и Б).

Преимущества

• Удобная форма: глубина 100 мм позволяет размещать несколько пучков оптических кабелей без перегибов радиусом менее 30 мм;
• Закрытая конструкция с крышкой предотвращает попадание пыли, влаги и случайные механические повреждения;
• Стабильная геометрия - не деформируется под весом кабелей, сохраняет форму даже при длительной эксплуатации;
• Желтый цвет улучшает управляемость трассы - легко выявить отклонения, перегрузки или повреждения;
• Долгий срок службы - 25 лет без потери функциональности при правильном монтаже.

Ограничения применения

• Не предназначена для наружной установки - ПВХ теряет прочность при температурах ниже –15C и выше +50C;
• Не подходит для прокладки силовых кабелей, кабелей питания или многожильных медных проводов - риск перегрева и помех;
• Отсутствие соединительных элементов усложняет сборку длинных трасс - требуются дополнительные детали;
• Не рекомендован для мест с постоянным контактом с маслом, растворителями или агрессивными химикатами - материал ПВХ может размягчиться;
• Не допускается использование в качестве несущей конструкции - нельзя нагружать сверх расчетной массы кабелей.

Примеры использования

• Прокладка оптических линий между рядами серверных стоек в ЦОД;
• Подвод кабелей от вертикальных стояков к rack’ам в зоне TIER III;
• Формирование горизонтальных трасс в помещениях с высокими требованиями к чистоте и порядку;
• Обустройство временной или постоянной оптической сети в медицинских и научных лабораториях.

Практические советы

• Перед монтажом проверьте радиус изгиба кабеля - минимальный радиус для одножильного оптоволокна - 15–20 диаметров кабеля; используйте лоток как направляющую, чтобы избежать перегибов;
• Для длинных трасс (>5 м) обязательно используйте поддерживающие кронштейны через каждый 1–1,2 м - прогиб вызывает давление на волокна;
• При необходимости стыковки нескольких секций - заказывайте совместимые переходники или муфты от ITK, чтобы сохранить герметичность;
• Не затягивайте кабели слишком сильно внутри лотка - оставляйте свободное пространство (~20%) для будущего обслуживания и переупаковки;
• Артикул ds-240-3a600 - это одна секция. Для проекта рассчитывайте количество по длине трассы, учитывая возможные отрезы и запас на подгонку.
