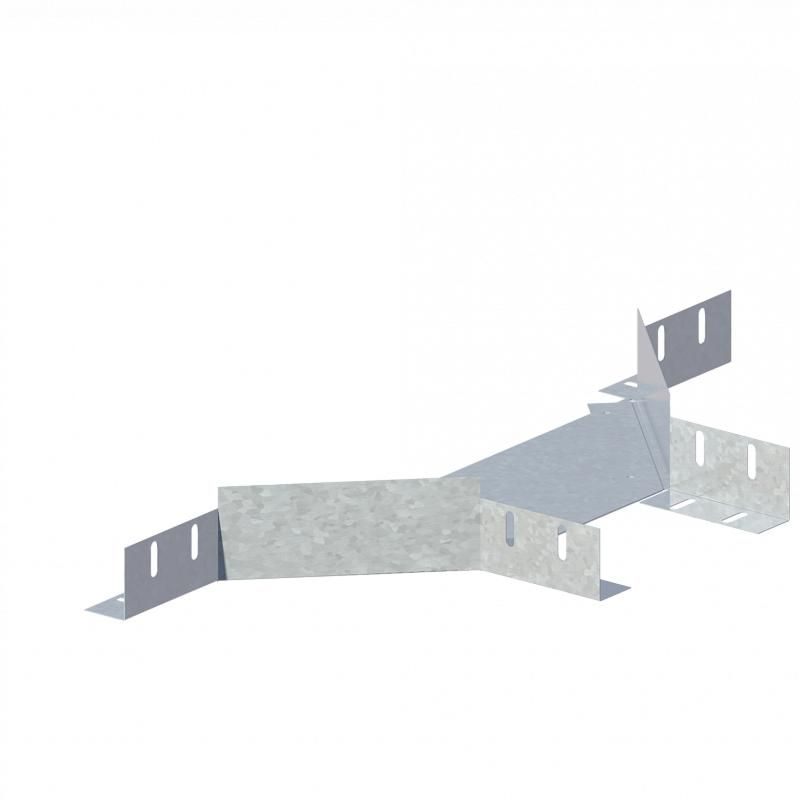

Лоток монтажный угловой ответвительный ЛУОГ.200.65.651.1,5.2 - Н0122380444 СОЭМИ

Лоток ответвительный ЛУОГ.200.65.651.1,5.2 от СОЭМИ предназначен для изменения направления кабельной трассы в горизонтальной плоскости, обеспечивая переход между прямыми участками лотков одинакового сечения. Этот элемент применяется там, где требуется организовать отвод кабелей без нарушения целостности системы, особенно в условиях повышенной влажности и агрессивной среды благодаря оцинкованному покрытию.

Назначение и область применения

Лоток ответвительный ЛУОГ.200.65.651.1,5.2 используется для создания поворотов в кабельных системах, когда необходимо вывести трассу из основного лотка шириной 200 мм под углом, сохранив её герметичность и механическую прочность. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных помещениях, на объектах энергетики, машиностроении, транспорте и ЖКХ. Применяется в составе систем с прямыми лотками того же сечения - 200×65 мм.

Технические характеристики

• Тип изделия: лоток ответвительный углового типа
• Размеры: ширина 200 мм, высота 65 мм, длина 651 мм
• Материал: сталь с толщиной стенки 1,5 мм
• Покрытие: оцинковано по методу Сендзимира - равномерное, плотное антикоррозийное покрытие
• Цвет: серый
• Тип соединения: винтовое - фиксация болтами через предварительно подготовленные отверстия
• Исполнение: УТ2,5 - предназначено для работы при температуре от −40 C до +40 C и относительной влажности до 98 % при +25 C
• Стандарт: изготовление по ТУ 3449-010-05774835-2005
• Замок: отсутствует - требует обязательного крепления болтами

Совместимость и монтаж

Лоток ответвительный ЛУОГ.200.65.651.1,5.2 совместим исключительно с прямыми лотками того же сечения - 200×65 мм, выполненными из стали толщиной 1,5 мм. Соединение происходит по принципу “мама–папа”: одна сторона имеет внутренний борт, вторая - внешний, что позволяет легко состыковать элементы без зазоров. Крепление выполняется стандартным комплектом болтов, гаек и шайб, используемых для прямых лотков этой серии. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях. Перед установкой проверьте соответствие посадочного профиля - расстояние между крепёжными отверстиями должно совпадать с соседними элементами.

Безопасность и стандарты

Изделие соответствует требованиям технических условий ТУ 3449-010-05774835-2005, которые регламентируют механическую прочность, коррозионную стойкость и климатическое исполнение. Оцинкование по методу Сендзимира гарантирует долговременную защиту от ржавчины даже в условиях повышенной влажности. Элемент не содержит опасных материалов и безопасен при обращении и монтаже. Не предназначен для использования во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Высокая жесткость за счёт толщины стали 1,5 мм - выдерживает нагрузки от кабелей и внешних воздействий
• Оцинкованное покрытие Сендзимира - надёжнее обычного холодного цинкования, служит дольше в агрессивной среде
• Чёткая геометрия и точные размеры обеспечивают плотное соединение без перекосов
• Поддерживается единая система крепления с другими элементами лотковой системы СОЭМИ
• Не требует сварки - сборка производится с помощью стандартных метизов

Ограничения применения

• Не предназначен для вертикальных поворотов - только для горизонтального отвода
• Не имеет крышки в базовой комплектации; при необходимости её следует заказывать отдельно
• Не рекомендуется использовать в местах постоянного контакта с открытым огнем или высокотемпературными источниками
• Не совместим с лотками других производителей, если их габариты или форма крепления отличаются
• Не допускается применение в качестве несущего элемента для тяжёлых кабельных bundles без дополнительной опоры

Примеры использования

• Переход кабельной трассы от главного лотка к распределительному щиту в цеху металлургического завода
• Обход препятствия (колонны, трубопровода) в автоматизированном производстве с использованием нескольких лотков ЛУОГ.200.65.651.1,5.2
• Отвод сигнальных кабелей от основной трассы к пульту управления в тепловом пункте
• Монтаж в подземных каналах и коллекторах с высокой влажностью воздуха

Практические советы

• При монтаже обязательно используйте тот же комплект крепёжа, что и для прямых лотков - он гарантированно совместим
• Если трасса будет находиться в месте с частым мытьём или попаданием воды - закройте лоток крышкой (доступна отдельно)
• Проверяйте угол изгиба перед установкой - этот лоток рассчитан именно на 90°, другие варианты требуют специальных модификаций
• При группировке нескольких ответвителей соблюдайте радиус изгиба - не допускайте перегрузки кабелей в зоне поворота
• Для удобства сборки можно заранее отметить места крепления на поверхности - это сэкономит время и минимизирует ошибки
