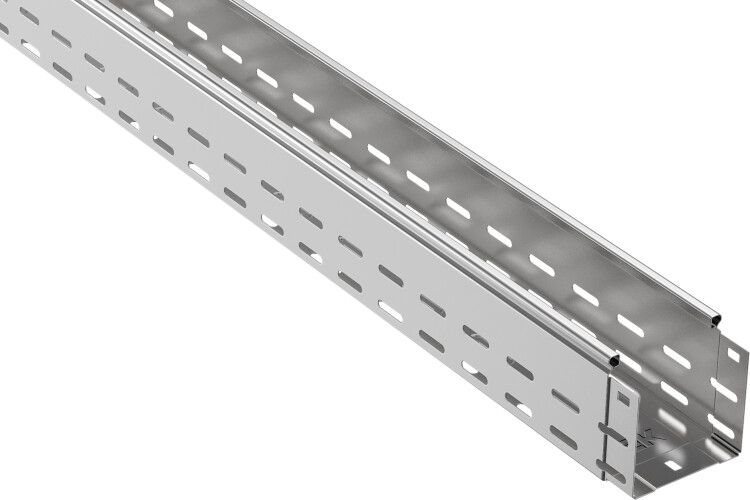

Лоток перфорированный 100х100 L3000 сталь 1мм оцинк. ИЭК CLP10-100-100-100-3 IEK

Лоток перфорированный 100х100х3000 сталь 1мм оцинкованный от IEK - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в зданиях и на открытых площадках. Артикул clp10-100-100-100-3 сочетает прочность оцинкованной стали, перфорацию для фиксации и интегрированный соединитель, что упрощает сборку трасс.

Назначение и область применения

Лоток перфорированный 100х100х3000 сталь 1мм оцинкованный используется для прокладки кабелей напряжением до 1000 В. Подходит для внутренней и наружной установки: в производственных цехах, офисах, торговых центрах, на эстакадах и под навесами. Благодаря оцинковке и высокой степени защиты допускается использование в условиях повышенной влажности. Применяется в составе кабеленесущих систем IEK ESCA.

Технические характеристики

• Размеры: 100×100×3000 мм - ширина и высота профиля 100 мм, длина 3 метра;
• Материал: холоднокатаная сталь толщиной 1 мм;
• Покрытие: горячее оцинкование - защищает от коррозии даже при механических повреждениях;
• Перфорация: есть на всех боковых стенках - позволяет крепить лоток к стенам, потолкам и опорам болтами или хомутами;
• Исполнение: с интегрированным соединителем - упрощает стыковку с другими элементами без дополнительных деталей;
• Огнестойкость: соответствует требованиям к негорючим материалам;
• Цвет: серый - единый цвет всей серии IEK ESCA;
• Срок службы: до 20 лет при соблюдении условий эксплуатации;
• Соответствие нормам: ГОСТ 14918-80, IEC 61537.

Совместимость и монтаж

Лоток перфорированный 100х100х3000 сталь 1мм оцинкованный совместим с остальными элементами серии IEK ESCA: углами, переходниками, крышками и крепежом. Интегрированный соединитель позволяет легко состыковывать несколько лотков друг с другом - достаточно совместить замки и зафиксировать саморезами. Для монтажа используются кронштейны, хомуты или анкерные болты через перфорацию. Установка возможна на вертикальные и горизонтальные поверхности. Крышка (продается отдельно) плотно закрывается и предотвращает попадание пыли и влаги.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 61537 и российскому ГОСТ 14918-80. Обеспечивает класс огнестойкости, необходимый для прокладки кабелей в зонах с повышенными требованиями к пожарной безопасности. Материал не выделяет токсичных веществ при нагреве. Оцинкованное покрытие исключает риск электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая жесткость благодаря профилированию и толщине 1 мм - не деформируется под нагрузкой кабелей;
• Перфорация по всем сторонам - удобство крепления в любых направлениях;
• Интегрированный соединитель - снижает количество комплектующих и время монтажа;
• Устойчивость к коррозии - срок службы до 20 лет даже во влажной среде;
• Совместимость с крышками - возможность создания герметичной трассы;
• Единая система IEK ESCA - все элементы взаимозаменяемы и стандартизованы.

Ограничения применения

Не предназначена для постоянного погружения в воду - хотя оцинковка защищает от влаги, лоток не имеет IP-защиты и не рассчитан на работу в подземных коллекторах или канализационных камерах. Также не рекомендуется использовать в агрессивных химических средах (например, вблизи кислотных или щелочных выбросов). Температурный режим ограничен: не следует применять при температурах ниже -40C и выше +60C без дополнительной проверки.

Примеры использования

• Прокладка кабелей управления на конвейерной линии в заводском цехе;
• Сборка кабельной трассы в административном здании с множеством слаботочных сетей;
• Монтаж силового кабеля в подвале с высокой влажностью;
• Фиксация кабелей на наружной стене здания под навесом;
• Обустройство кабельных каналов в торговых точках с частыми модификациями освещения и оборудования.

Практические советы

• При выборе длины учтите, что 3 метра - стандартная длина; для длинных трасс используйте соединители, чтобы избежать прогиба;
• Для крепления к бетону применяйте анкерные болты M8–M10, просверливаемые через перфорацию;
• Если требуется герметизация - обязательно используйте крышку того же типа (совместима с артикулом clp10-100-100-100-3);
• При монтаже в местах с вибрацией (станки, насосы) дополнительно фиксируйте лоток хомутами с демпферами;
• Проверьте соответствие посадочного диаметра крепежа - перфорация рассчитана под болты до 8 мм.
