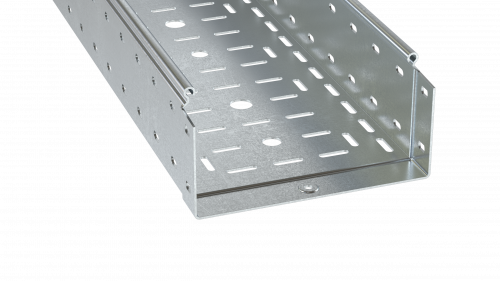

Лоток перфорированный 100х150х3000, 2,0 мм, горячеоцинкованный | SPH30115HDZ DKC ДКС

Лоток перфорированный 100х150х3000, толщина 2,0 мм, горячеоцинкованный от DKC (ДКС) - это прочный и долговечный элемент кабельной трассы, предназначенный для укладки силовых и слаботочных кабелей в помещениях и на открытых площадках. Артикул sph30115hdz из серии S5 Combitech обеспечивает надёжную фиксацию кабелей за счёт монтажной перфорации и выдерживает высокие механические нагрузки благодаря увеличенной толщине стенки.

Назначение и область применения

Лоток перфорированный 100х150х3000, толщина 2,0 мм, горячеоцинкованный используется для прокладки кабелей в системах электроснабжения, автоматизации, связи и управления. Подходит для установки внутри зданий - в производственных цехах, серверных, распределительных пунктах - и на улице, например, на эстакадах, в кабельных каналах или вдоль фасадов. Благодаря высокой жёсткости и огнестойкости, лоток применяют там, где важна безопасность и длительный срок службы.

Технические характеристики

• Размеры: высота борта 100 мм, ширина основания 150 мм, длина 3000 мм
• Толщина материала: 2,0 мм - повышает несущую способность и снижает прогиб при нагрузке
• Материал: нержавеющая сталь - устойчив к коррозии, не требует дополнительного покрытия
• Покрытие: горячее цинкование - создаёт защитный слой цинка, предотвращающий ржавчину даже при повреждении поверхности
• Перфорация: монтажная в основании - позволяет крепить лоток к стенам, потолкам или опорам с помощью болтов, хомутов или кронштейнов
• Огнестойкость: да - соответствует требованиям пожарной безопасности при прокладке кабелей в местах с повышенными рисками
• Цвет: серый - единый цветовой стандарт для промышленных решений
• Исполнение: без соединителя - требуется самостоятельная сборка с использованием комплектующих

Совместимость и монтаж

Лоток перфорированный 100х150х3000, толщина 2,0 мм, горячеоцинкованный совместим с креплениями серии S5 Combitech от DKC, включая кронштейны, углы, переходники и крышки. Для монтажа используйте самонарезающие или заклёпочные крепежи через перфорационные отверстия. Учитывайте шаг между точками крепления - рекомендуется не более 1,5 метра при равномерной нагрузке. Поскольку лоток не имеет встроенного соединителя, стыки выполняются внахлёст с фиксацией болтами или сваркой (при необходимости). Максимальная грузоподъёмность зависит от типа крепления и количества поддерживающих элементов.

Безопасность и стандарты

Лоток перфорированный 100х150х3000, толщина 2,0 мм, горячеоцинкованный соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61537 для кабельных лотков. Огнестойкость подтверждает возможность применения в зонах с нормируемыми требованиями к пожаробезопасности. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C4–C5 по ISO 12944, что делает изделие пригодным для работы во влажных и агрессивных средах.

Преимущества

• Высокая несущая способность за счёт толщины 2,0 мм - меньше деформаций при заполнении кабелями
• Универсальная перфорация - удобство крепления в любых условиях, в том числе на вертикальных поверхностях
• Двойная защита: нержавеющая сталь + горячее цинкование - максимальная долговечность даже при механических повреждениях
• Огнестойкость - снижает риск распространения пламени в случае аварии
• Стандартная длина 3 м - минимизирует количество стыков при прямолинейной прокладке

Ограничения применения

Не предназначен для постоянного погружения в воду или контакта с агрессивными химическими веществами (например, кислотами, щелочами). Несмотря на огнестойкость, лоток не является противопожарной преградой - для создания огнезащитных барьеров нужны специальные материалы. Отсутствие встроенных соединителей требует наличия дополнительных комплектующих и времени на сборку. Не рекомендуется использовать в условиях частых ударных нагрузок или вибраций без усиления конструкции.

Примеры использования

• Прокладка кабелей питания и управления на заводах и АЭС
• Кабельные трассы в серверных и телекоммуникационных центрах
• Наружные маршруты прокладки кабелей вдоль промышленных зданий
• Системы освещения и сигнализации на объектах ЖКХ
• Подвесные кабельные системы в производственных залах с высокой плотностью проводки

Практические советы

• При проектировании учтите посадочные размеры: внутренняя ширина лотка составляет около 146 мм - проверьте диаметр пучка кабелей перед заполнением
• Для длинных участков (>10 м) предусмотрите температурные компенсаторы - металл расширяется при нагреве
• Избегайте острых изгибов - радиус минимального изгиба должен быть не менее 80 мм
• При монтаже на потолке используйте анкерные крепления с распорками - вес лотка с кабелями может достигать 25 кг/м
• Заполнение лотка не должно превышать 60% от свободного объёма - соблюдайте правила прокладки кабелей по ПУЭ
• Артикул sph30115hdz можно комбинировать с крышками и другими элементами серии S5 Combitech для герметизации и защиты от внешних воздействий
