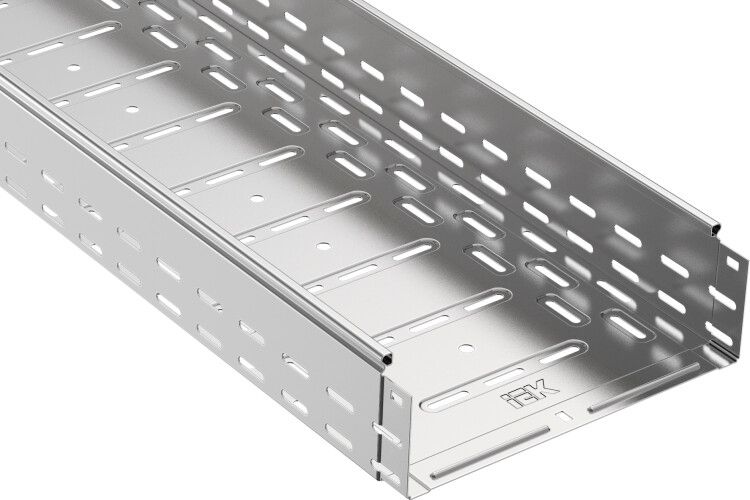

Лоток перфорированный ESCA 100x300x3000-1.2 IEK (ИЭК) CLP10-100-300-120-3

Лоток перфорированный стальной 100х300х3000-1.2 мм от IEK - это надежный элемент кабельной системы для прокладки силовых и слаботочных проводов в зданиях и на открытых площадках. Артикул clp10-100-300-120-3 выполнен из оцинкованной стали с усиленной конструкцией и интегрированным соединителем, что упрощает сборку и повышает долговечность.

Назначение и область применения

Лоток перфорированный стальной 100х300х3000-1.2 мм используется для прокладки кабелей напряжением до 1000 В. Подходит для внутренней и наружной установки: в производственных цехах, офисах, торговых центрах, на эстакадах и под навесами. Благодаря оцинковке и герметичности при использовании с крышкой - применяется в условиях высокой влажности и запыленности. Лоток IEK clp10-100-300-120-3 входит в серию ESCA и совместим с другими элементами этой системы.

Технические характеристики

• Материал: сталь холоднокатаная, толщиной 1,2 мм
• Покрытие: горячее оцинкование по ГОСТ 14918-80
• Форма: перфорированный лоток с перфорацией по всей боковой стенке
• Размеры: ширина 100 мм, высота 300 мм, длина 3000 мм
• Исполнение: с интегрированным соединителем - без необходимости доп. фиксаторов
• Усиление конструкции: да - увеличенная жесткость при нагрузке
• Огнестойкость: соответствие требованиям пожарной безопасности
• Цвет: RAL 7047 (серый матовый)
• Срок службы: до 20 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Лоток IEK clp10-100-300-120-3 совместим с другими элементами серии ESCA: прямыми участками, углами, переходниками и крышками. Интегрированный соединитель позволяет легко стыковать лотки без сварки или дополнительных болтов - достаточно совместить замки и зафиксировать. Монтаж выполняется на кронштейнах, подвесах или креплениях к стене/потолку. Перфорация по боковым стенкам упрощает крепление кабелей хомутиками и позволяет проходить воздушному потоку - снижает нагрев кабелей.

Безопасность и стандарты

Лоток перфорированный стальной 100х300х3000-1.2 мм соответствует ГОСТ 14918-80 и международному стандарту IEC 61537. Огнестойкость обеспечена конструкцией и материалом - не распространяет пламя, не выделяет токсичных веществ при нагреве. Цинковое покрытие предотвращает коррозию даже при механическом повреждении поверхности.

Преимущества

• Высокая прочность благодаря толщине 1,2 мм и усиленной конструкции
• Автоматическое соединение - экономия времени при монтаже
• Перфорация по бокам - удобство крепления кабелей и естественная вентиляция
• Оцинковка - устойчивость к коррозии в агрессивных средах
• Совместимость с крышками - возможность закрытой прокладки для защиты от пыли и влаги
• Долгий срок службы - до 20 лет без замены

Ограничения применения

Не рекомендуется использовать лоток IEK clp10-100-300-120-3 в местах постоянного контакта с открытым огнем, агрессивными химическими жидкостями (кислоты, щелочи) или в условиях частого механического удара. Также не следует применять без крышки в условиях прямого попадания дождя - хотя оцинковка защищает металл, вода может задерживаться внутри и вызывать конденсацию. Нагрузка на лоток должна соответствовать нормам по весу кабелей - не превышать расчетную плотность заполнения.

Примеры использования

• Прокладка кабелей управления на заводе - лоток крепится к раме станка через перфорацию
• Силовые сети в складском комплексе - лоток установлен под потолком с крышкой
• Кабели связи в торговом центре - прокладка вдоль коридора с доступом к кабелям через перфорацию
• Наружная трасса под навесом - оцинковка защищает от влаги и температурных колебаний

Практические советы

• При заказе учитывайте длину 3 метра - для длинных трасс используйте несколько лотков с интегрированным соединителем
• Для вертикальной прокладки обязательно используйте крепления с шагом не более 1,5 м
• Перфорация позволяет крепить кабели хомутиками прямо к боковой стенке - не требуются отдельные планки
• При работе с крышкой проверьте совпадение размеров - крышка должна точно подходить к лотку IEK clp10-100-300-120-120-3
• Проверяйте целостность оцинковки перед монтажом - повреждения можно восстановить специальным цинкосодержащим спреем
