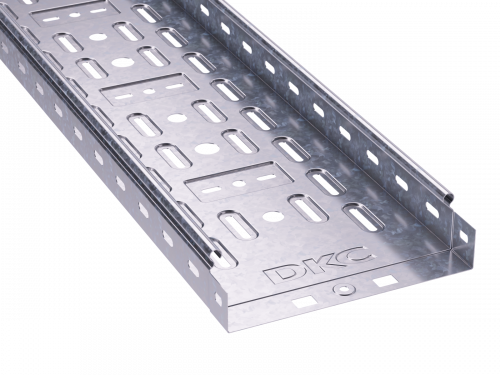

Лоток перфорированный S5 Combitech HDZ 200х50, 0.8 мм DKC 35264HDZ

Лоток перфорированный 200х50х3000мм, сталь 0.8мм, горячеоцинкованный от DKC (ДКС) - это прочный и легкий кабельный канал, предназначенный для прокладки силовых и слаботочных сетей в помещениях и на улице. Артикул 35264hdz соответствует сериям S5 Combitech и S5 Combitech Специсполнение HDZ, обеспечивая совместимость с другими элементами системы.

Назначение и область применения

Лоток перфорированный 200х50х3000мм, сталь 0.8мм, горячеоцинкованный используется для организации кабельных трасс в промышленных, коммерческих и инфраструктурных объектах. Подходит для установки внутри зданий, на эстакадах, в тоннелях, на открытых площадках и в условиях повышенной влажности. Благодаря перфорации и защите от коррозии, его можно применять там, где важны вентиляция, доступ к кабелям и долговечность.

Технические характеристики

• Размеры: ширина 200 мм, высота 50 мм, длина 3000 мм
• Материал: сталь оцинкованная, толщиной 0.8 мм
• Покрытие: горячее цинкование - защита от коррозии в агрессивных средах
• Перфорация: боковые стенки и монтажная поверхность с отверстиями
• Полезное сечение: 9800 мм2 - позволяет прокладывать значительное количество кабелей
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −50C до +40C, в условиях повышенной влажности и запыленности
• Цвет: серый
• Исполнение: без разъема - требует дополнительных комплектующих для соединений

Совместимость и монтаж

Лоток перфорированный 200х50х3000мм, сталь 0.8мм, горячеоцинкованный совместим с системой S5 Combitech от DKC. Соединение осуществляется методом «мама-папа» - фиксация без болтов, что снижает время сборки. Для герметизации рекомендуется использовать крышки, входящие в комплект системы - они повышают степень защиты до IP10. Монтажная перфорация позволяет крепить лоток к стенам, потолкам и опорам с помощью стандартных кронштейнов и хомутов. Отверстия в боковых стенках обеспечивают удобный вывод кабелей без дополнительного сверления.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и не выделяет токсичных веществ при нагреве. Горячее цинкование соответствует ГОСТ 14918 и обеспечивает срок службы более 25 лет в агрессивных средах. Климатическое исполнение УХЛ(1,5) гарантирует работу в условиях России и стран СНГ. Применение крышек повышает уровень защиты от внешних факторов до IP10 - защита от крупных частиц и капель воды.

Преимущества

• Высокая несущая способность благодаря формованному профилю - усиление конструкции повышает нагрузочную способность на 54%
• Снижение массы за счет перфорации - легче транспортировать и монтировать
• Защита кабелей от механических повреждений - гладкая внутренняя поверхность без острых кромок
• Удобство обслуживания - отверстия позволяют легко заменять или добавлять кабели без демонтажа
• Долговечность - горячее цинкование защищает от ржавчины даже при повреждении покрытия

Ограничения применения

Лоток не предназначен для прямого контакта с открытым пламенем или высокими температурами выше 100C. Без крышек он имеет только IP10 - не защищен от струй воды, пыли и осадков. Не следует использовать в местах постоянного погружения в воду или в агрессивных химических средах (например, кислоты, щелочи). Толщина стали 0.8 мм достаточна для большинства задач, но при больших нагрузках (более 100 кг/м) требуется использование поддерживающих кронштейнов через каждые 1–1,5 метра.

Примеры использования

• Прокладка кабелей управления на заводах и конвейерах
• Кабельные трассы в распределительных пунктах и серверных
• Электроснабжение наружного освещения и видеонаблюдения
• Обвязка оборудования в пищевой и фармацевтической промышленности
• Подвесные трассы в производственных цехах с высокой влажностью

Практические советы

• При монтаже на вертикальных поверхностях используйте кронштейны с шагом не более 1,5 м - особенно при большой заполненности лотка
• Для защиты от пыли и влаги всегда закрывайте лоток крышками - без них система не обеспечит надлежащий уровень защиты
• Проверьте посадочные размеры перед заказом: ширина 200 мм требует свободного места минимум 220 мм между препятствиями
• Не режьте лоток болгаркой - это повредит цинковое покрытие; используйте ножницы по металлу или гильотину
• Артикул 35264hdz из серии S5 Combitech HDZ идеально сочетается с углами, переходниками и заглушками того же производства - соблюдайте целостность системы
