Лоток перфорированный 300х 80х2000х0,8мм | 35315 DKC ДКС

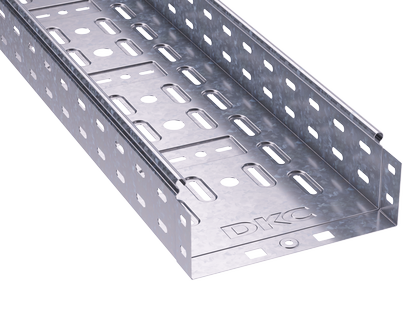

Лоток перфорированный 300х80х2000 сталь 0.8мм DKC — это легкая, прочная и удобная система для прокладки силовых и слаботочных кабелей в помещениях и на улице. Бренд DKC предлагает эту модель из оцинкованной стали с перфорацией, обеспечивающей доступ к кабелям и снижающей вес конструкции. Артикул 35315 соответствует серии S5 Combitech.

Назначение и область применения

Лоток перфорированный 300х80х2000 сталь 0.8мм DKC предназначен для прокладки кабельных трасс в условиях, где важны быстрый монтаж, вентиляция и доступ к проводам. Подходит для использования внутри зданий и на открытых площадках — например, в цехах, на трансформаторных подстанциях, в офисных комплексах, на объектах связи и автоматизации. Применяется для кабелей до 21 мм в диаметре через специальные отверстия в боковой стенке.

Технические характеристики

• Габариты: ширина 300 мм, высота 80 мм, длина 2000 мм
• Толщина материала: 0,75 мм (указана в характеристиках; в названии указано 0,8 мм — допустимое округление)
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 23 600 мм²
• Перфорация: да — боковая стенка с отверстиями под кабели Ø11 мм, Ø17 мм, Ø21 мм
• Монтажная перфорация: есть — для фиксации к кронштейнам и опорам
• Покрытие: оцинкование по методу Сендзимира — равномерное, долговечное, без потерь адгезии
• Климатическое исполнение: УХЛ2 — работает при температуре от −40°C до +40°C, в средней влажности
• Огнестойкость: да — материал не поддерживает горение
• Степень защиты: IP10 (при установке крышки — в комплекте с системой)
• Цвет: серый

Совместимость и монтаж

Лоток перфорированный 300х80х2000 сталь 0.8мм DKC совместим с другими элементами серии S5 Combitech. Соединение осуществляется по принципу «мама–папа» — без дополнительных крепежей, за счет выступов и углублений на торцах. Это обеспечивает герметичный и надежный контакт между секциями. Для крепления используются болты через монтажную перфорацию на дне лотка. Крышка (входящая в систему) закрывается сверху и повышает степень защиты до IP10. Нельзя использовать без крышки в местах с постоянным попаданием воды — даже при наличии перфорации.

Безопасность и стандарты

Лоток соответствует требованиям к огнестойкости и механической прочности для кабельных систем. Оцинкование по методу Сендзимира гарантирует антикоррозийную стойкость в соответствии с ГОСТ 14918. Климатическое исполнение УХЛ2 позволяет применять изделие в регионах с умеренным и холодным климатом. Отсутствие острых кромок и гладкая поверхность исключают повреждение изоляции кабелей при прокладке.

Преимущества

• Высокая несущая способность благодаря формованному профилю — усиление конструкции повышает нагрузочную способность на 54%
• Перфорация снижает массу и улучшает теплоотвод, предотвращая перегрев кабелей
• Отверстия в боковой стенке позволяют выводить кабели без резки лотка
• Монтаж «мама–папа» экономит время — не требует болтов и сварки
• Оцинкование по Сендзимиру обеспечивает равномерное покрытие и долгий срок службы даже в агрессивной среде

Ограничения применения

Не предназначена для прямого контакта с химически активными жидкостями, маслами или щелочами — оцинкованная сталь не устойчива к длительному воздействию таких веществ. Без крышки не рекомендуется использовать в местах с частыми осадками или повышенной запыленностью — IP10 не обеспечивает полноценную защиту от воды. Не подходит для прокладки в зонах с вибрацией выше нормы без дополнительного демпфирования. Не используется как несущая конструкция для тяжелых труб или оборудования.

Примеры использования

• Прокладка кабелей управления на конвейерах в пищевой промышленности
• Распределение силовых кабелей в распределительном щите на производстве
• Трассировка слаботочных сетей (LAN, CCTV) в административных зданиях
• Кабельные пути на внешних участках энергообъектов — при условии установки крышки

Практические советы

• При заказе учитывайте посадочные размеры: ширина 300 мм требует свободного места минимум 320 мм для монтажа с крепежом
• Для длинных трасс используйте компенсационные переходники — лоток 35315 имеет жесткий профиль, который не гнётся
• Перед монтажом проверьте целостность перфорации — поврежденные отверстия могут вызвать заедание кабелей
• Крышка должна быть установлена всегда, если лоток находится вне помещения — даже при перфорации она препятствует попаданию мусора и влаги внутрь
• Совмещайте этот лоток с другими элементами серии S5 Combitech — все детали рассчитаны на взаимную совместимость
